小型休闲游艇外观结构三维设计方案

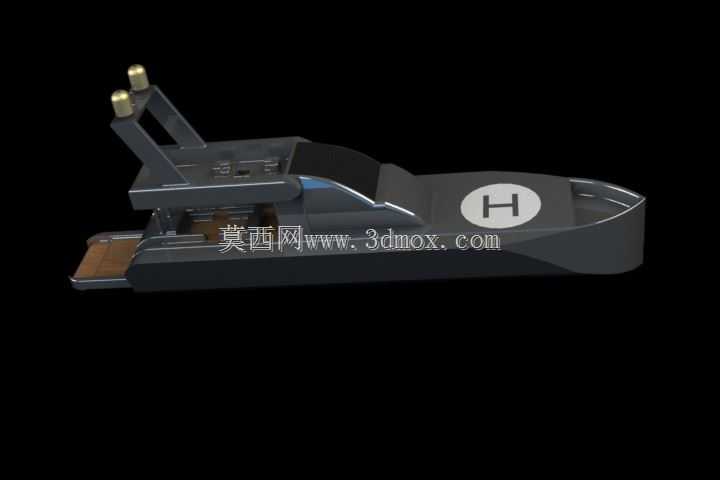

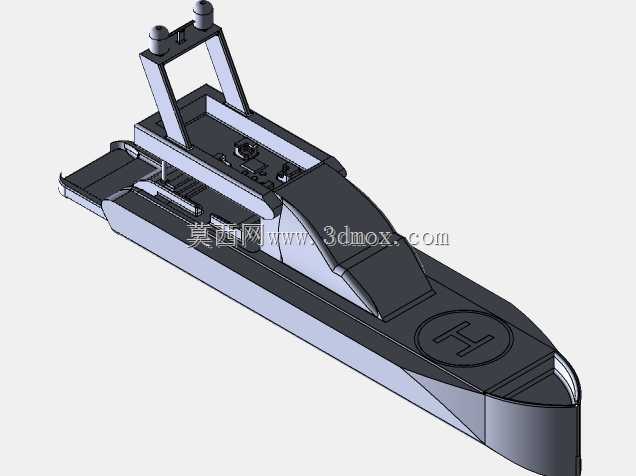

这款小型休闲游艇的三维建模，首先要明确其核心应用场景是近岸浅水区的私人休闲、短途观光以及小型水上接驳作业，区别于大型远洋游艇的复杂结构，这类小型艇的设计更侧重紧凑性与易用性，适配内陆湖泊、滨海度假区的日常使用需求，实际使用中可承载3-5人完成短距离水上出行、垂钓休闲等活动，不需要配备复杂的远航导航与生活保障系统，整体结构偏向轻量化。建模初期先确定船体的外形尺寸边界，总长控制在6米级，型宽控制在2.2米，吃水深度不超过0.4米，保证在浅水区也能顺利通行，不会出现搁浅问题，安装边界上要预留后续加装舷外机的尾部安装位，甲板区域预留防滑铺装的安装余量，上层驾驶台的结构不能遮挡驾驶人员的前方与侧方视野，保证航行时的观察视线无死角。画图过程中先从船体型线入手，先绘制中纵剖面的轮廓曲线，再依次生成各站号的横剖线，通过曲面放样生成光顺的船体外壳，要注意船首的破浪角度设计，取18度左右的前倾角度，既能减小航行时的兴波阻力，也能避免高速航行时船头拍击水面产生过大颠簸；船尾部分做平直的封板设计，方便外挂动力装置的固定安装，船体下部设置两道平行的舭龙骨，提升航行时的横向稳定性，减少侧倾幅度。上层结构建模时，先搭建驾驶台的基础框架，驾驶位设置在船体中前部偏右的位置，前方预留仪表盘的安装空位，顶部的支架结构用来安装航行信号灯与天线，支架高度控制在1.2米，既满足信号设备的安装高度要求，也不会因为过高影响艇体通过低矮的桥梁区域；甲板中部设置圆形的停机标识区域，可临时停靠小型无人机，也可作为临时置物平台使用，甲板边缘做凸起的舷墙设计，高度15厘米，防止航行时甲板上浪，同时也能提升人员在甲板活动时的安全性。建模过程中要注意各部件的装配间隙，比如驾驶台玻璃与框架的配合间隙控制在2毫米，船体外壳的拼接处要做曲面连续性检查，避免出现硬棱影响外观与水动力性能，所有外露的金属部件都要做圆角处理，避免人员磕碰受伤。完成主体结构建模后，再逐一添加细节部件，比如船头的系缆桩、船侧的扶手、甲板的排水孔等，每个细节部件都要符合实际船用配件的安装尺寸，保证后续如果做实物生产时，模型可直接作为结构参考使用，不需要再做大幅的尺寸调整。
