海上定位警示用卧式系泊浮体结构设计

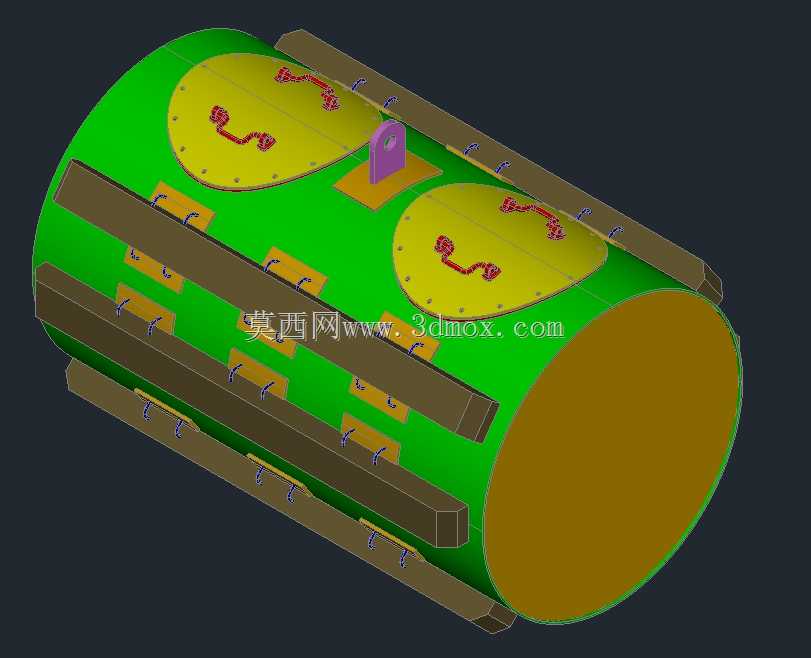

做海事浮具结构设计快十年，这类卧式圆柱型系泊浮标是近岸锚地、航道临时作业区最常用的浮式系留载体，和直立式航标不同，它核心功能不是单纯导助航，而是给小型作业船、临时停靠的交通艇提供系泊点，同时兼具作业区边界警示作用，避免无关船舶误入水下作业、养殖或者管线铺设区域。建模前先梳理实际工况：浮体要长期泡在浪击区，外壳得做等厚回转结构降低水流冲击阻力，内部预留压载舱空间，底部配重块的重心要严格落在浮体纵向中轴线下侧，保证浮体在3米浪高内不会出现超过15度的侧翻，顶部的两个检修舱口要高出浮体上表面200mm以上，避免上浪时海水倒灌进舱内，舱口的压紧把手做对称双点锁紧，保证密封胶圈受压均匀。侧面的护舷条用等距排布的矩形截面防撞条，通过预埋的U型螺栓固定在浮体外壁，能缓冲靠泊船舶的碰撞冲击力，避免浮体外壳被船舷撞裂，顶部的系缆耳板要做加厚补强，和浮体内部的预埋骨架焊成整体，能承受12吨级的系缆拉力，不会出现缆绳拉扯把耳板拽掉的情况。建模的时候先在草图里画好浮体的纵向截面轮廓，回转生成主体外壳，再单独做内部的横向加强肋板，肋板间距控制在800mm，保证浮体外壳受水压时不会出现凹陷变形；之后拆分出顶部的两个舱口盖板，给盖板加上密封槽、锁紧把手的安装位，再排布侧面的防撞护舷安装座，每个安装座的孔位要和护舷上的固定孔一一对应，避免后期装配出现干涉。最后做顶部的系缆耳板，给耳板加上圆角过渡减少应力集中，建模全程要注意各个部件的安装边界：浮体总长度控制在6米，直径2.8米，保证运输时能直接装在标准平板车上不用超限，底部压载舱的注水口要设在浮体端面最低处，方便后期维护时排空舱内积水，所有外露的金属件都要预留防腐衬层的安装间隙，避免不同金属接触出现电化学腐蚀。这类浮体投放时只需要把底部锚链和海底的沉块连接，顶部预留的系缆环就能供船舶系带，不用每次都抛锚，能大幅提升近岸临时作业点的船舶停靠效率，两个舱口分别对应压载舱和设备舱，后期维护人员可以直接登标打开舱口调整压载重量、检修内部的警示灯供电模块，不用把整个浮体吊回岸上。
