KD650帆式双体休闲运动船

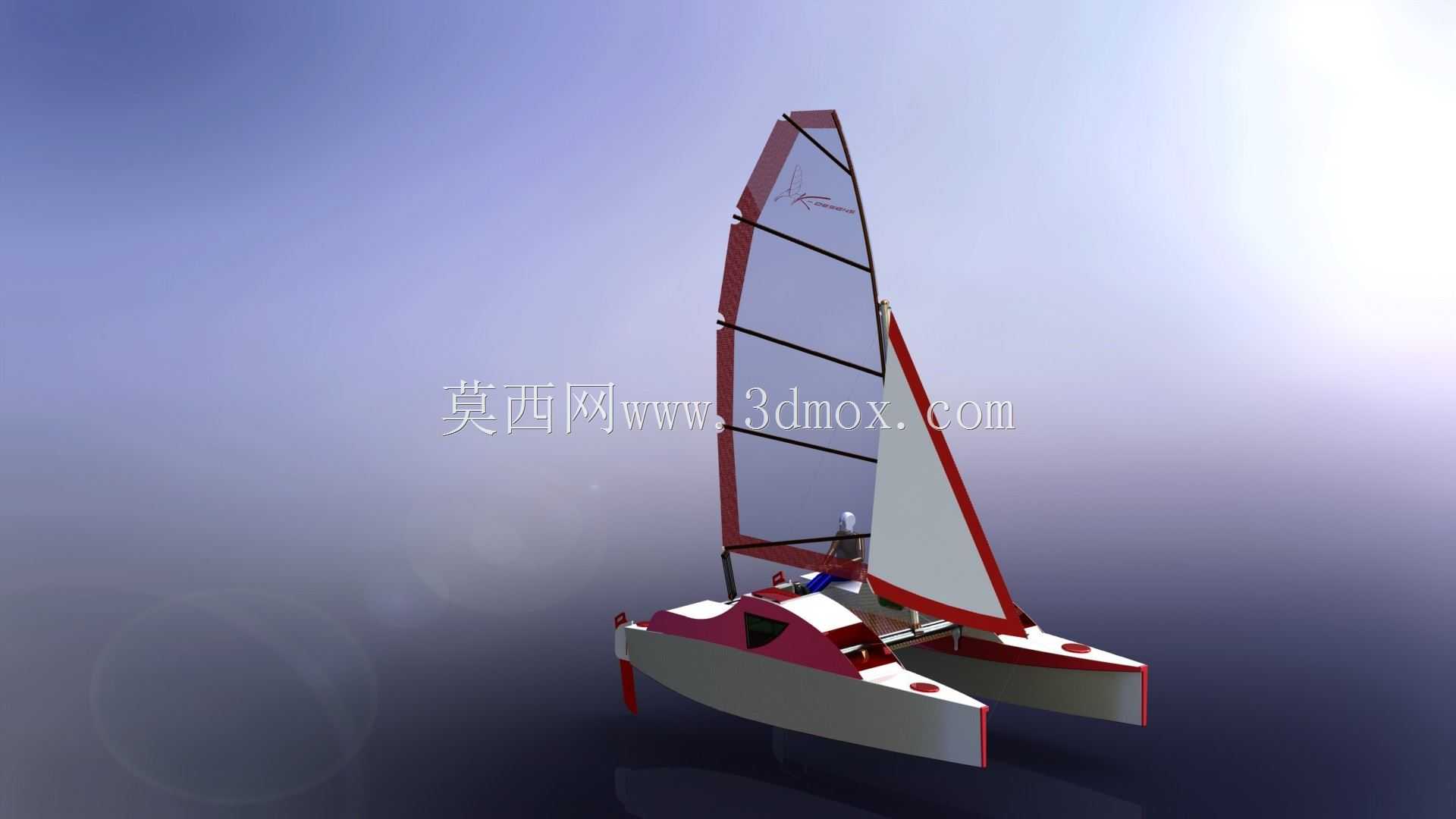

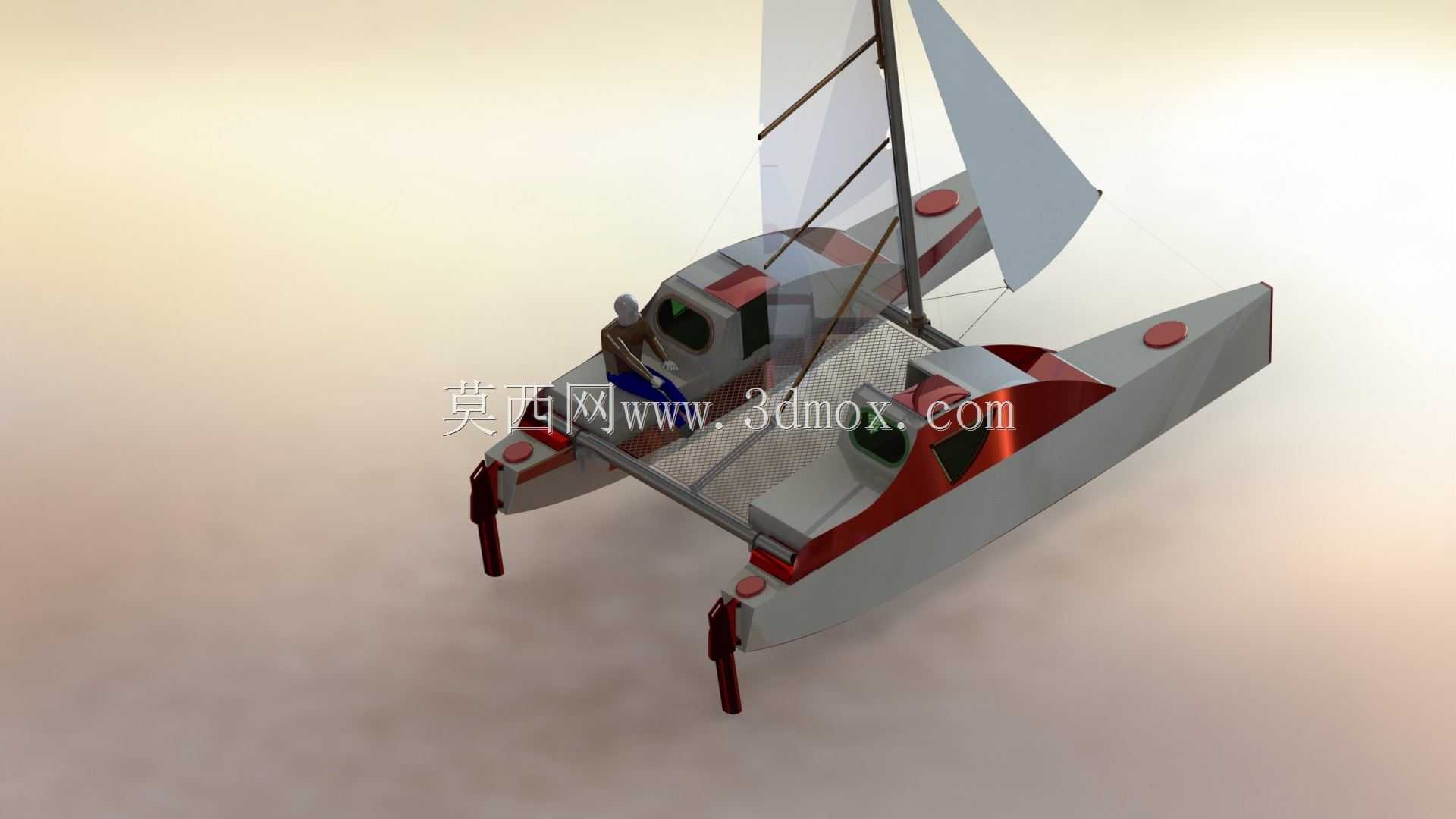

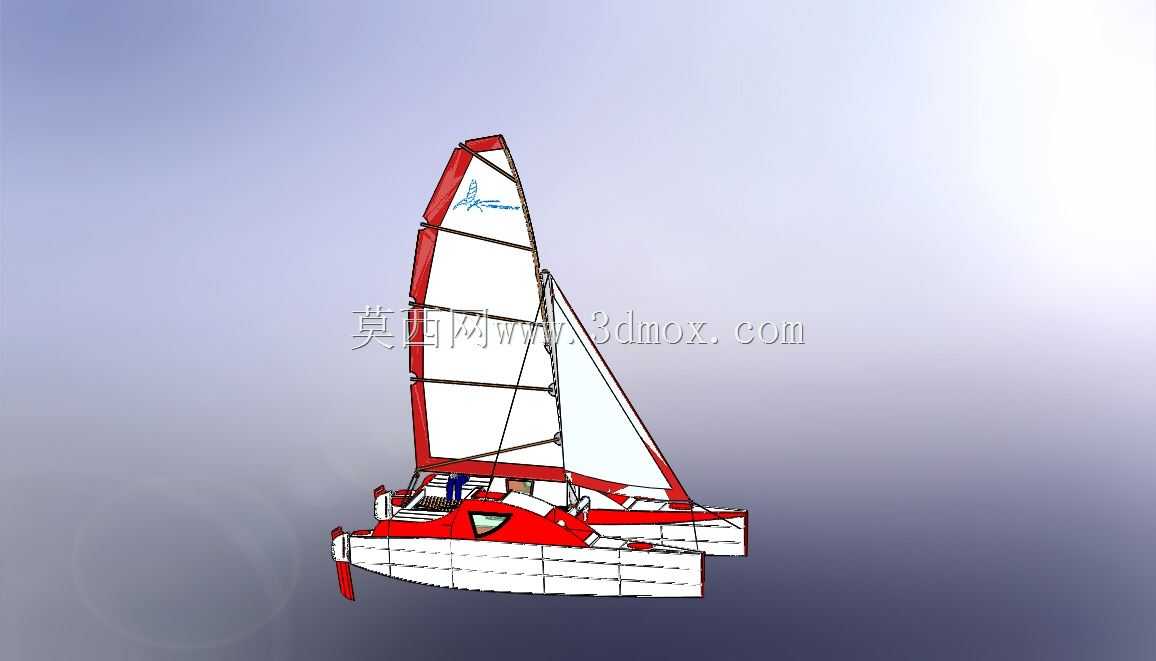

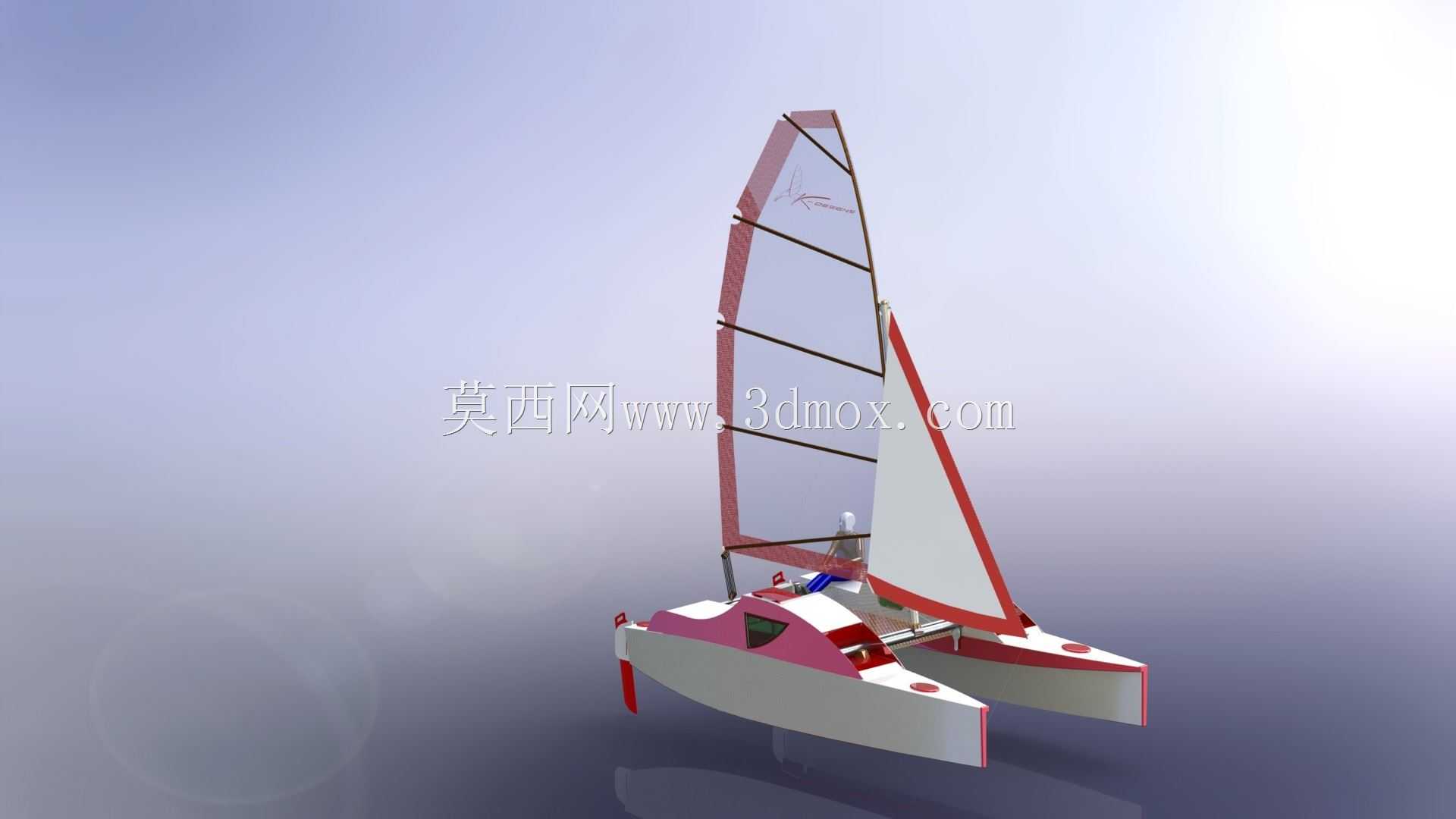

这款双体帆艇的设计核心围绕近岸休闲航行、浅水区运动体验展开，区别于传统单体帆船，双片体的布局从根源上降低了航行侧倾风险，拓宽了甲板可用作业空间，适配滨海旅游租赁、个人水上休闲、近岸航行训练等多类场景。从结构设计逻辑来看，两个平行片体采用流线型削尖艏部设计，航行时可有效破开浪涌，降低兴波阻力，片体内部预留密闭浮力舱空间，即便单侧出现进水情况也能维持整体浮态，大幅提升近岸航行的安全冗余。帆装部分采用主帆加前帆的组合配置，桅杆采用轻量化桁架式支撑结构，帆骨分段排布保证帆面受风时的形态稳定性，不同风力工况下可通过调整帆面角度获得最优推进效率，无需大马力动力系统即可依靠风力完成长距离近岸航行。建模过程中先以片体的水线面轮廓为基准，绘制各站位的横剖面曲线，通过曲面放样生成单片体的外壳曲面，镜像后完成双体基础结构搭建，再依次添加甲板连接桥、座舱围护、桅杆固定基座、帆面支撑骨架等结构，过程中反复校验片体间距与连接桥的高度匹配关系，避免航行时浪涌直接冲击连接桥底部造成额外阻力，同时校核桅杆基座的受力承载边界，保证帆面受强风作用力时基座不会出现结构应力集中。座舱区域采用凹陷式布局，周边设置围护结构，航行时可降低人员受风直吹的影响，片体与连接桥的过渡位置做圆弧导角处理，既减少应力集中点，也能降低航行时的水流噪音。整体尺寸适配小型拖车载运需求，片体宽度控制在公路运输限界范围内，桅杆设计为可分段拆解结构，日常存放、转运时无需大型吊装设备即可完成拆装作业，船艉位置预留小型外挂动力安装位，无风状态下可加装小型舷外机完成进出港、低速移动操作，兼顾风力航行的趣味性与动力辅助的实用性。建模阶段对所有活动部件做了运动干涉校验，比如帆索的走线路径、舵叶的转动角度范围都做了模拟验证，保证实际装配后各操作机构不会出现卡滞、干涉问题，船体外壳的曲面做了连续性检查，避免后续生产加工时出现曲面褶皱、拼接错位的问题。
