伸缩式桅杆支撑升降结构设计

　　该升降桅杆结构主要面向需要高位搭载、临时支撑的户外作业场景，常见于应急通讯临时基站架设、户外照明设备搭载、小型观测设备高位部署这类需要快速将载荷抬升至指定高度，同时对结构收拢后占用空间有严格限制的工况。从实际使用需求出发，这类桅杆不需要承担超大吨位的重载载荷，但对结构的抗风稳定性、伸缩过程的顺畅度、长期使用的结构可靠性有明确要求，毕竟多数使用场景都在户外，无法提供额外的侧向支撑辅助，全靠自身底座与杆体结构承担自重与搭载载荷的倾覆力矩。

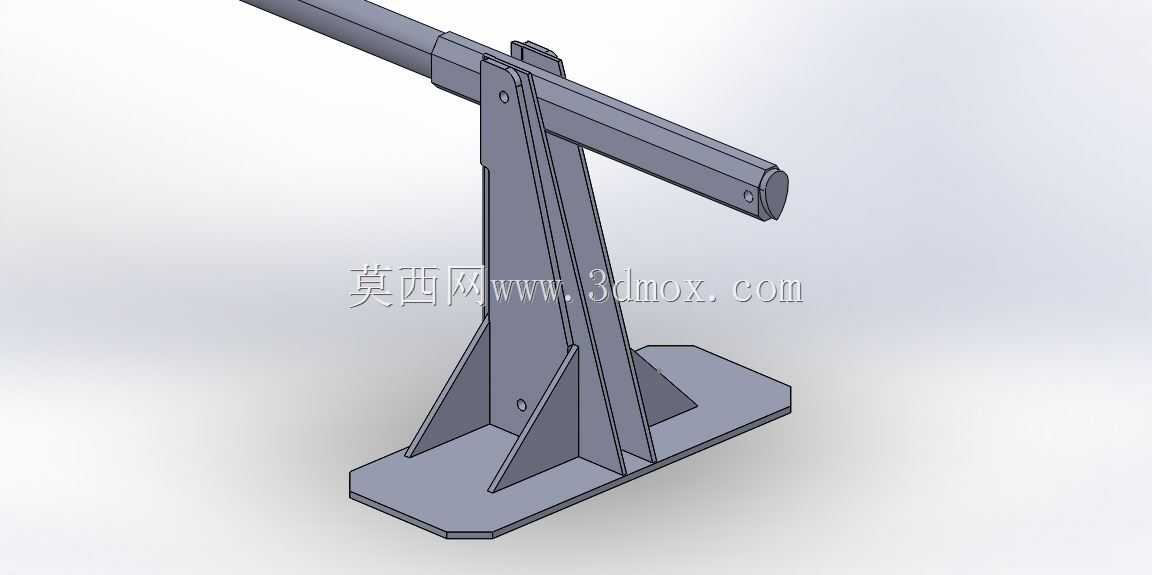

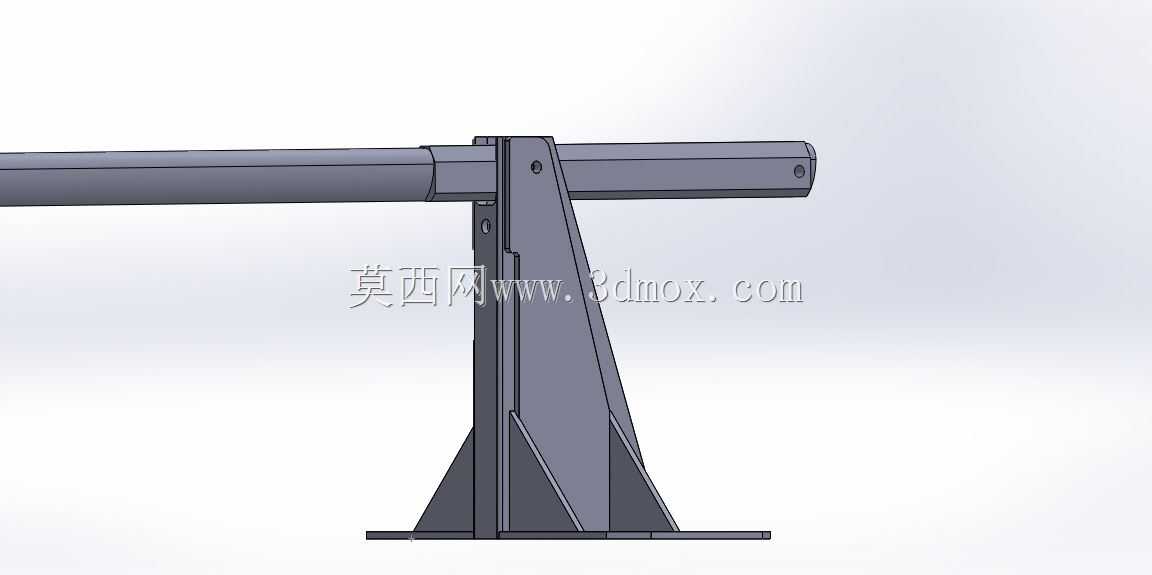

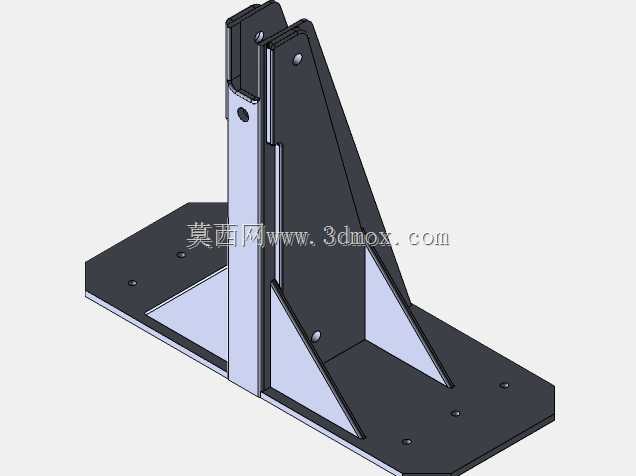

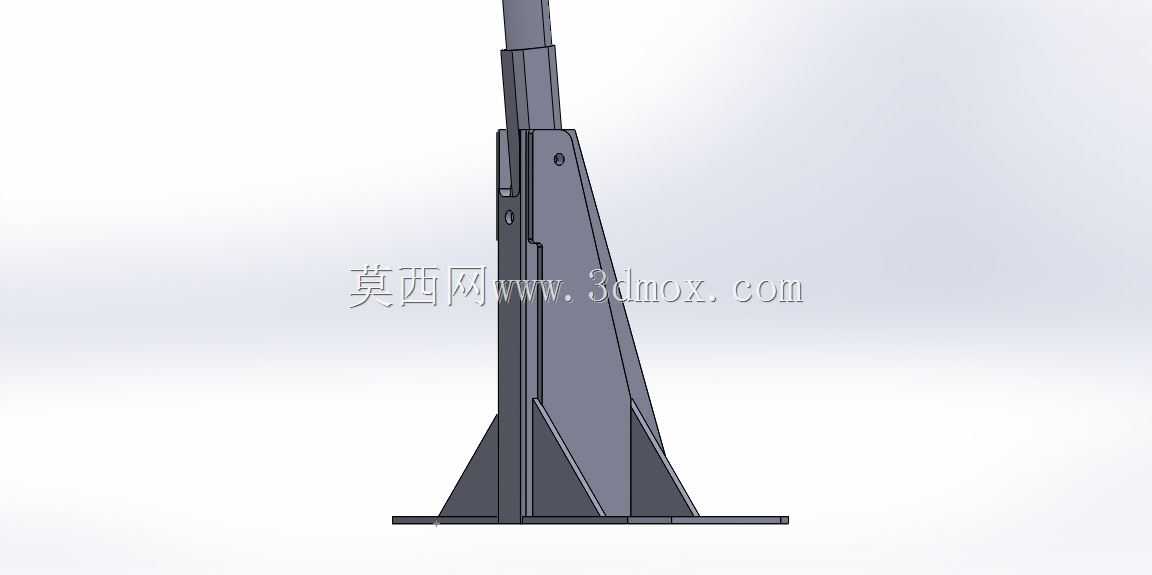

　　结构设计上采用多节嵌套的伸缩形式，每节杆体的截面尺寸逐节递减，收拢状态下所有内节杆体完全收纳于最外侧的主杆腔体内，能最大程度压缩运输与存放时的纵向尺寸，展开后逐节锁定，形成连续的立式支撑结构。底部采用带加强筋的法兰式安装底座，底座平面预留安装孔位，可直接通过膨胀螺栓固定于硬化地面，或是通过压重块固定在临时作业场地，底座与主杆衔接位置布置多块三角形加强筋，沿杆体周向均匀分布，直接抵消杆体承受侧向力时在根部产生的弯曲应力，避免杆根位置出现应力集中导致的结构变形或焊缝开裂。

　　杆体的锁定结构布置在每节杆的衔接位置，采用侧向顶紧的定位方式，当内节杆伸出至预设行程位置时，锁定件嵌入杆体预设的定位槽内，实现轴向位置的固定，不需要额外复杂的连锁机构，现场操作时单人即可完成伸展与锁定作业，不需要借助大型吊装设备。杆体本身的截面采用多边形设计，相比圆形截面能避免伸缩过程中相邻杆体发生相对转动，保证顶部搭载的设备方位不会在升降过程中出现偏移，减少后续设备校准的工作量。

　　从安装边界来看，该结构收拢后的整体高度仅为展开高度的四分之一左右，底座的安装占地尺寸控制在小范围作业面内，不需要大面积的施工平整场地，只要基础地面有足够的承载能力，避免底座出现不均匀沉降即可满足安装要求。设计过程中特意控制了每节杆的配合间隙，既保证伸缩滑动时不会出现卡滞，也避免间隙过大导致展开后杆体出现明显的晃动量，在常规风力等级下，顶部搭载设备的摆动幅度控制在可接受范围内，不会影响搭载设备的正常工作。

　　考虑到户外使用的环境特性，杆体的滑动配合面做了耐磨处理，减少反复伸缩带来的配合面磨损，延长结构的整体使用寿命，所有外露的结构件都做了防锈处理，能适应雨天、潮湿环境下的使用需求，不会因为短期户外存放就出现锈蚀卡滞的问题。结构整体没有采用复杂的液压或电动驱动组件，完全依靠手动即可完成升降操作，降低了结构本身的故障概率，在无电力供应的野外作业场景下也能正常部署使用，适配更多复杂的作业环境。
