双体风帆游艇结构三维设计方案

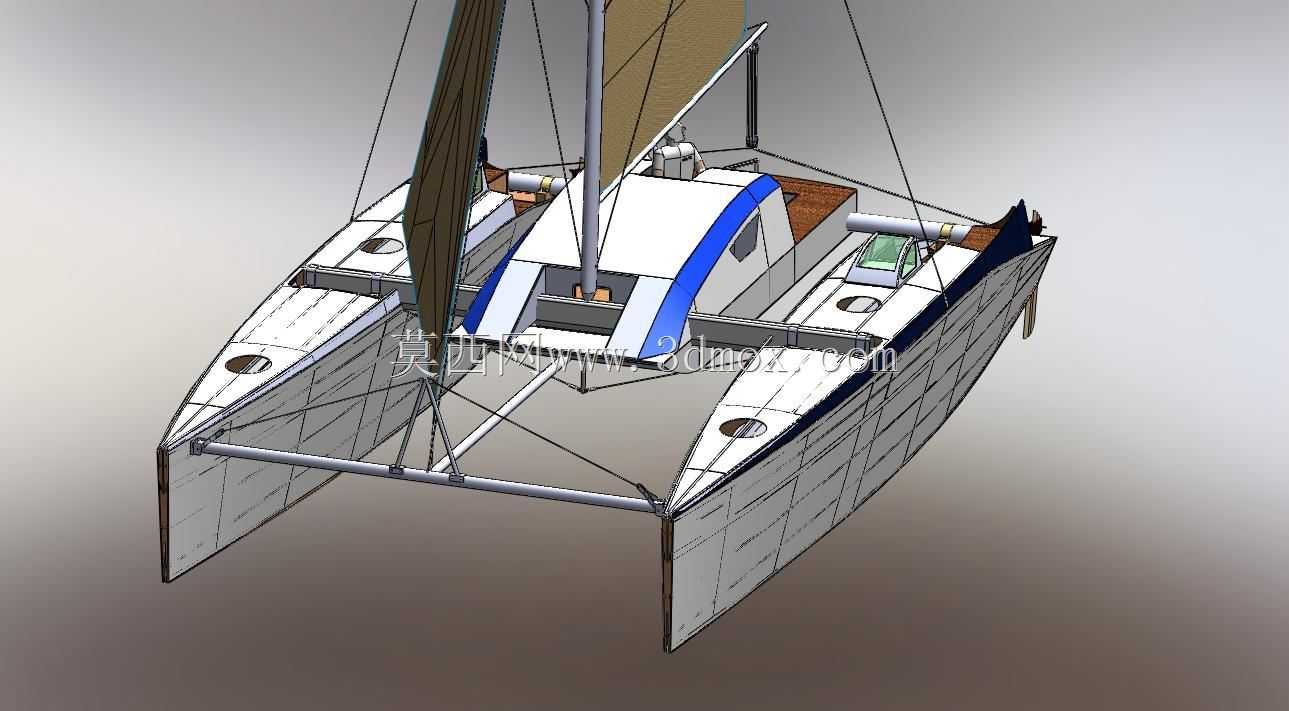

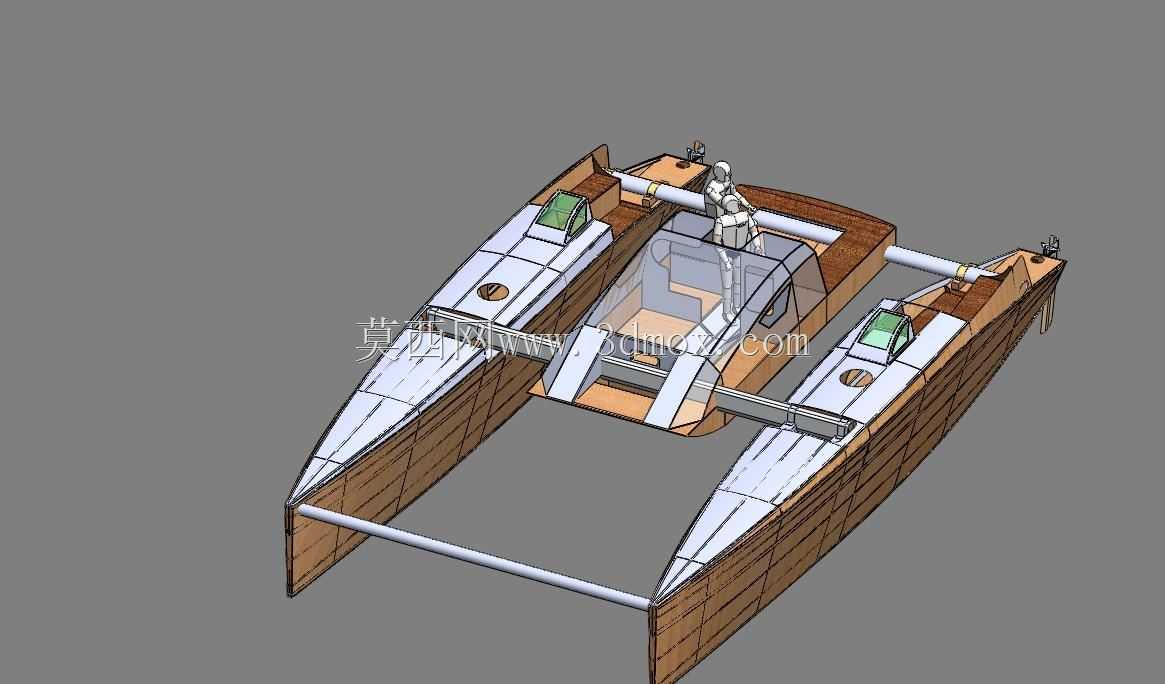

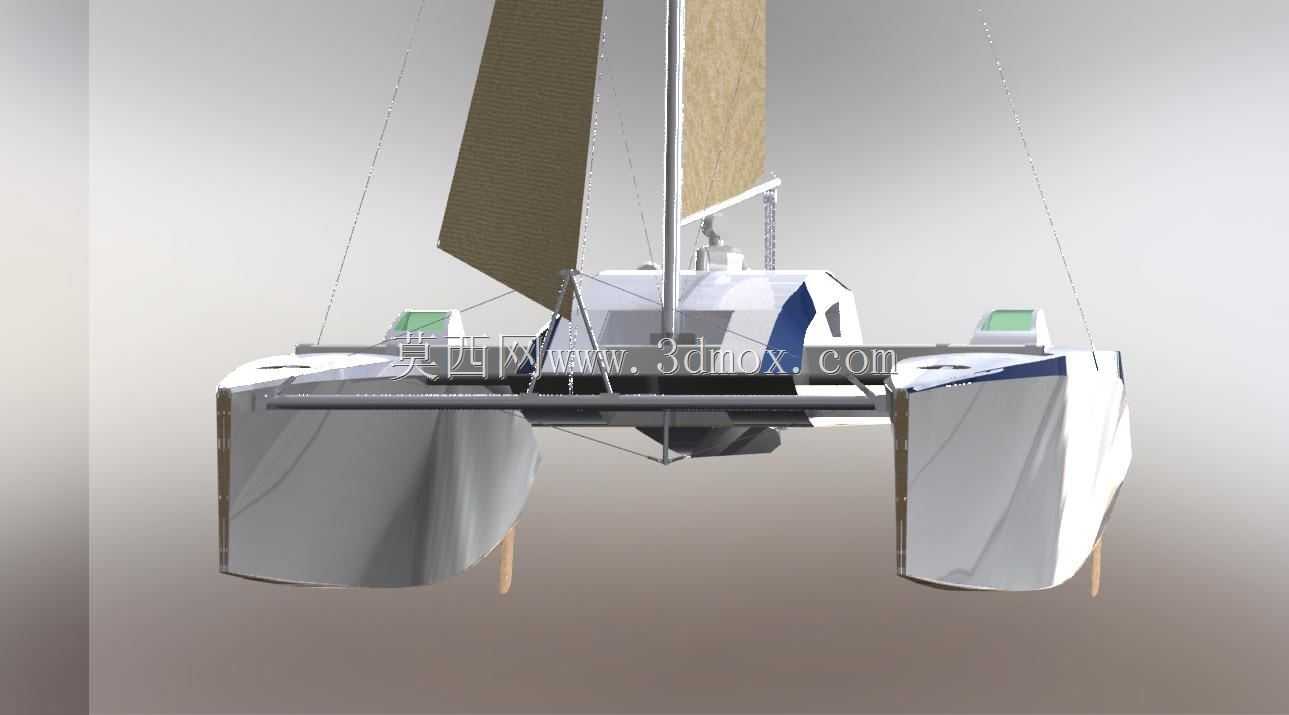

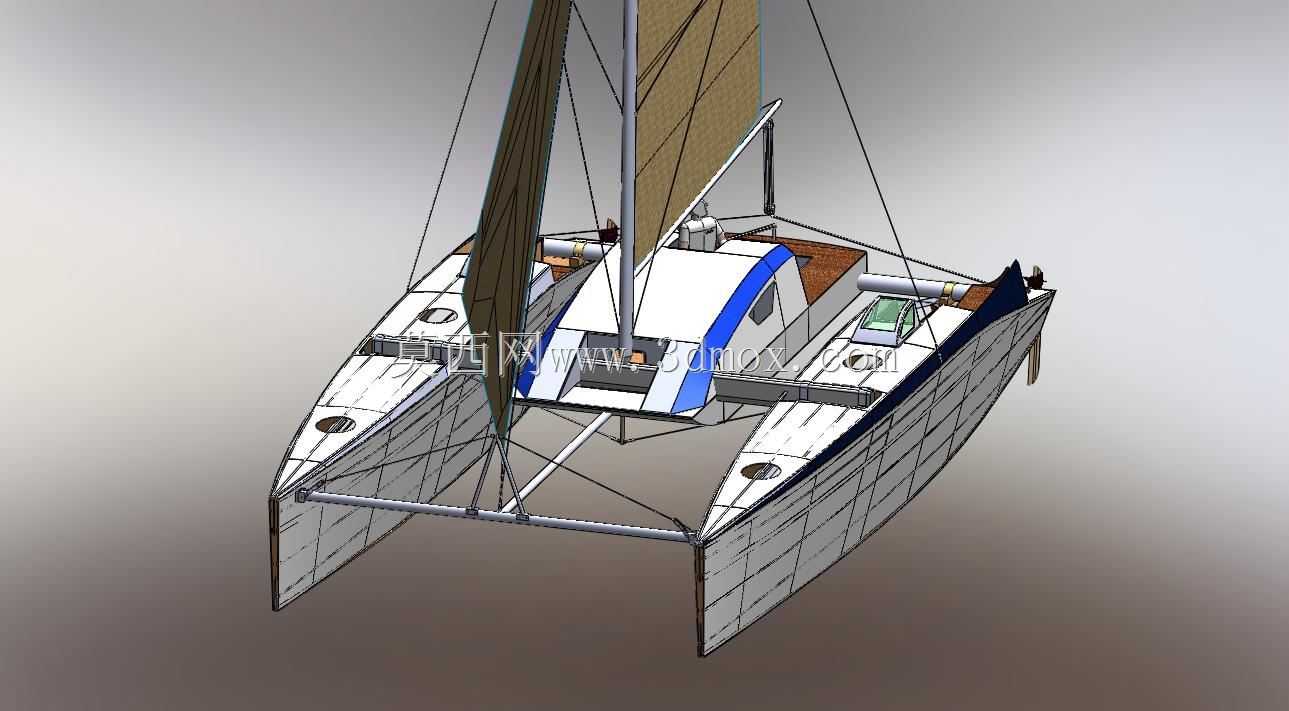

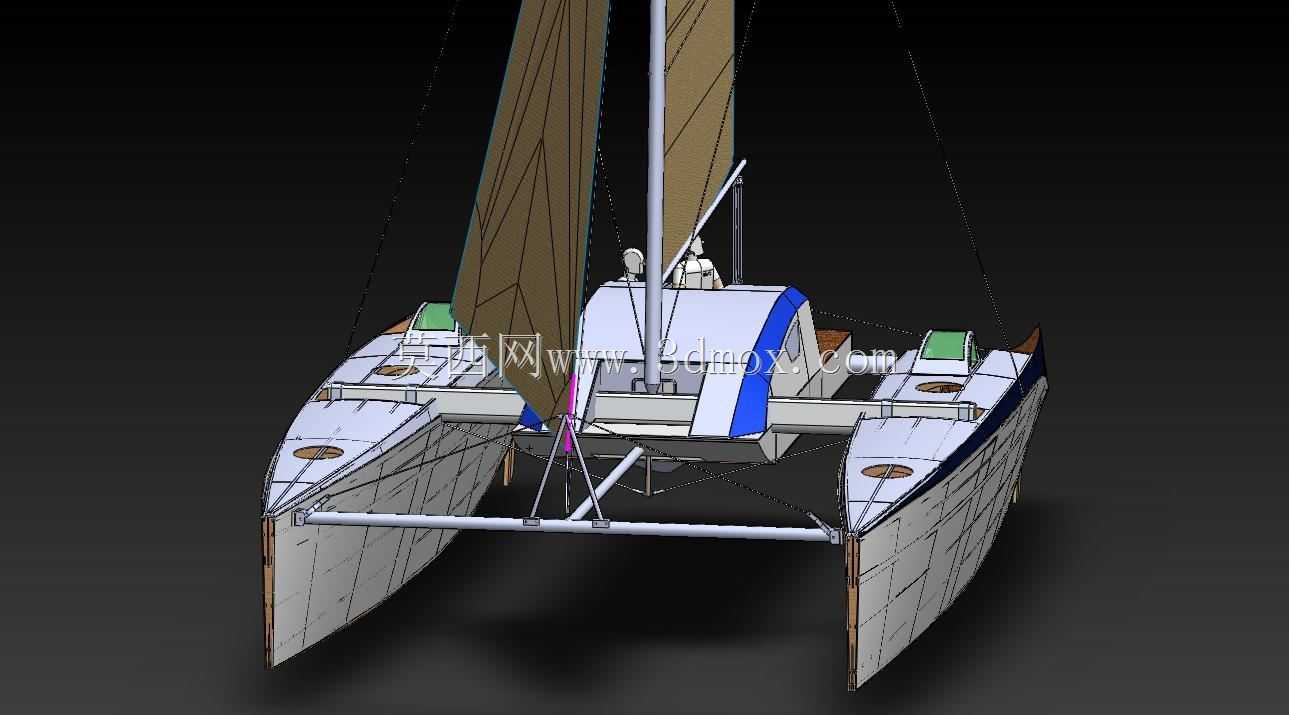

　　这款双体风帆载具的结构设计，核心围绕近岸休闲航行、浅水区通航的实际场景展开，区别于单体帆船的窄船体设计，双片体的布局从根源上降低了航行侧翻风险，同时大幅拓宽了甲板可用作业与活动空间，适配家庭出海休闲、近岸观光体验、短途水上通勤等多元使用需求。从结构设计逻辑来看，两片平行的主船体通过横向连接桥结构刚性连为一体，连接桥下方预留了足够的净空高度，可避免航行过程中浪涌直接冲击桥体结构，减少高速航行时的波浪拍击阻力，同时连接桥的框架结构采用桁架式受力布局，将两片体航行时受到的不对称波浪力均匀传导分散，避免局部应力集中导致的结构疲劳损伤。主船体的线型设计采用了削尖的前倾首柱搭配方型艉部，首柱的倾斜角度经过反复优化，可在穿浪过程中有效劈开波峰，

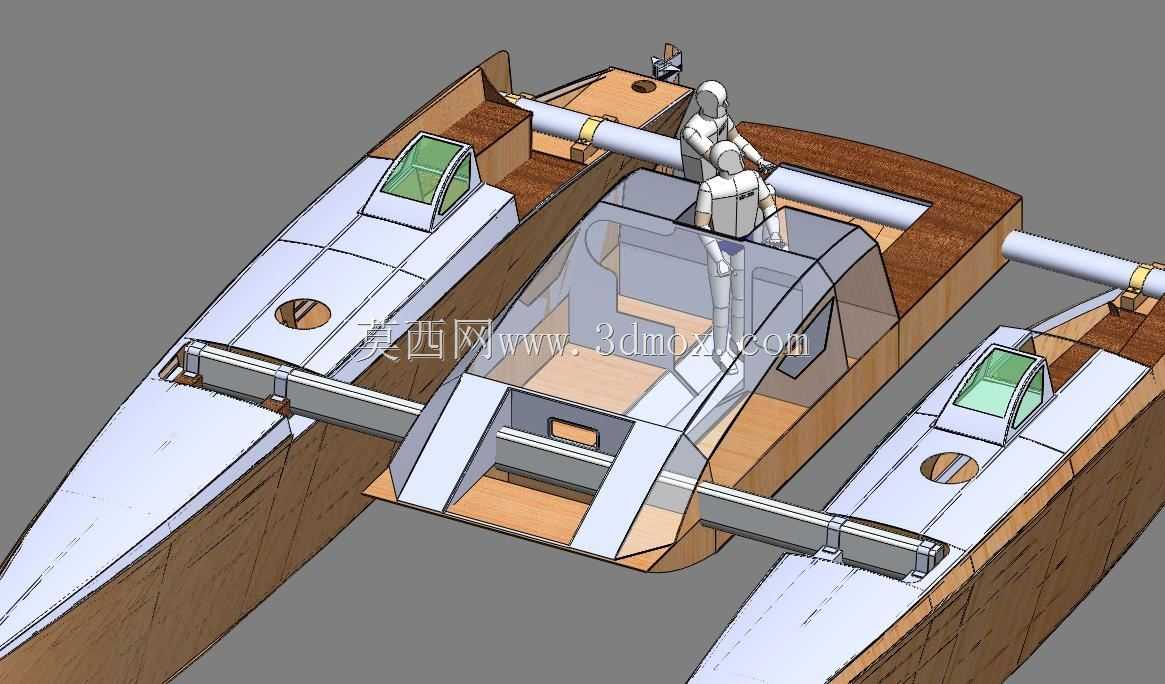

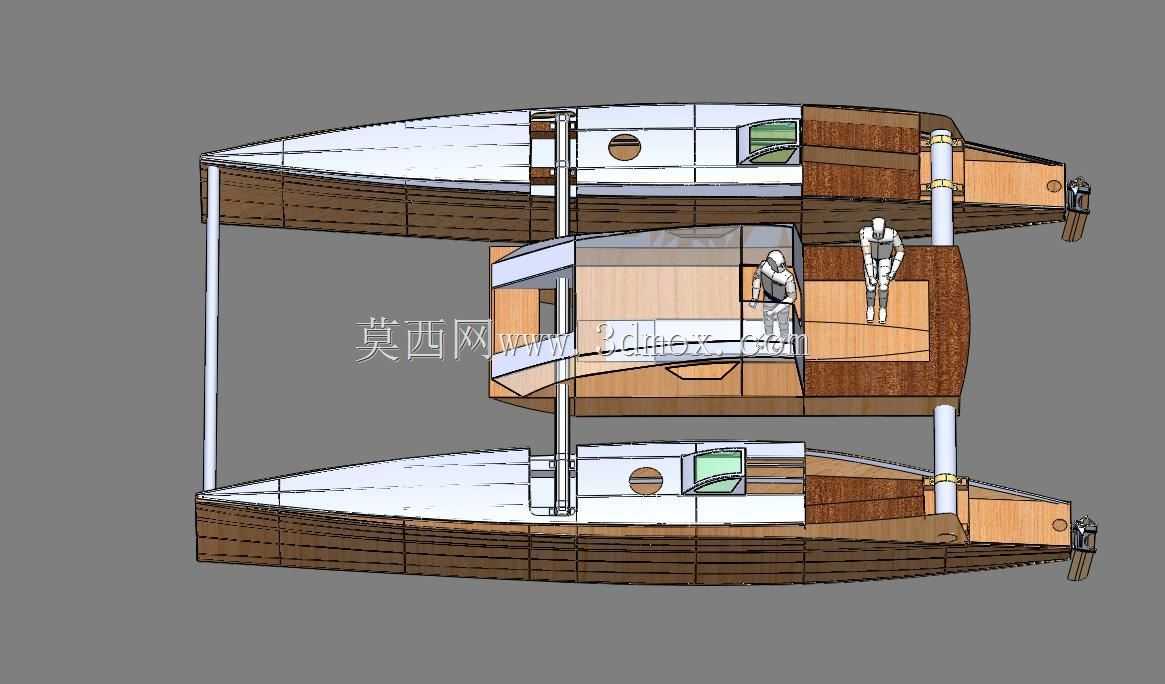

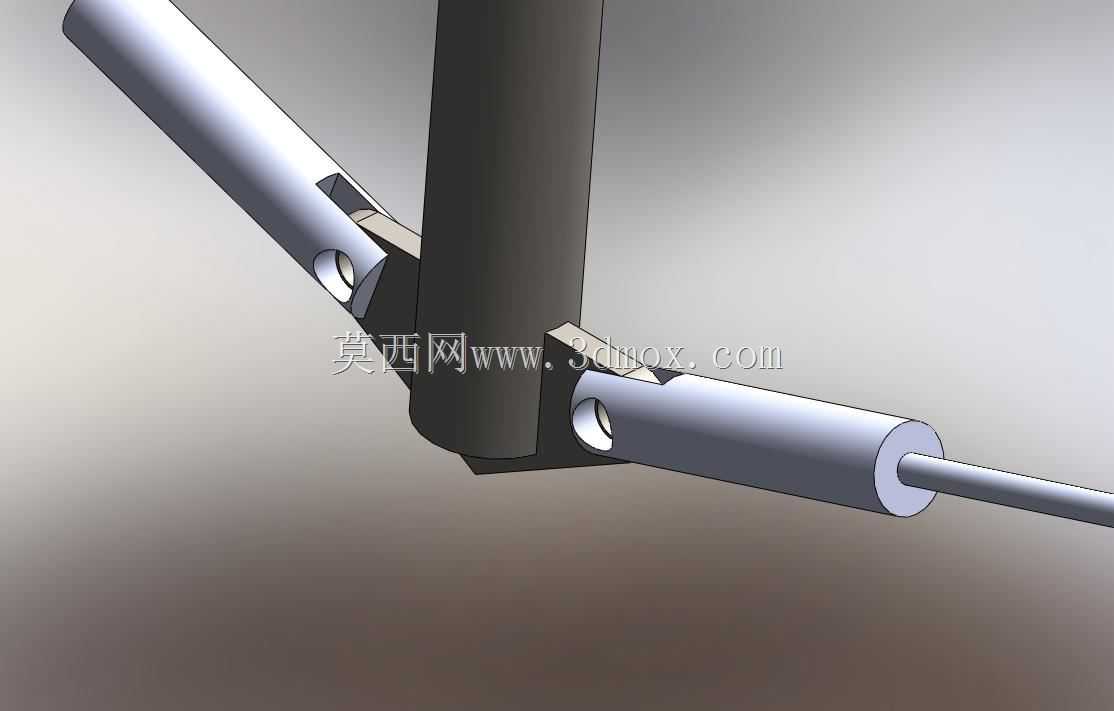

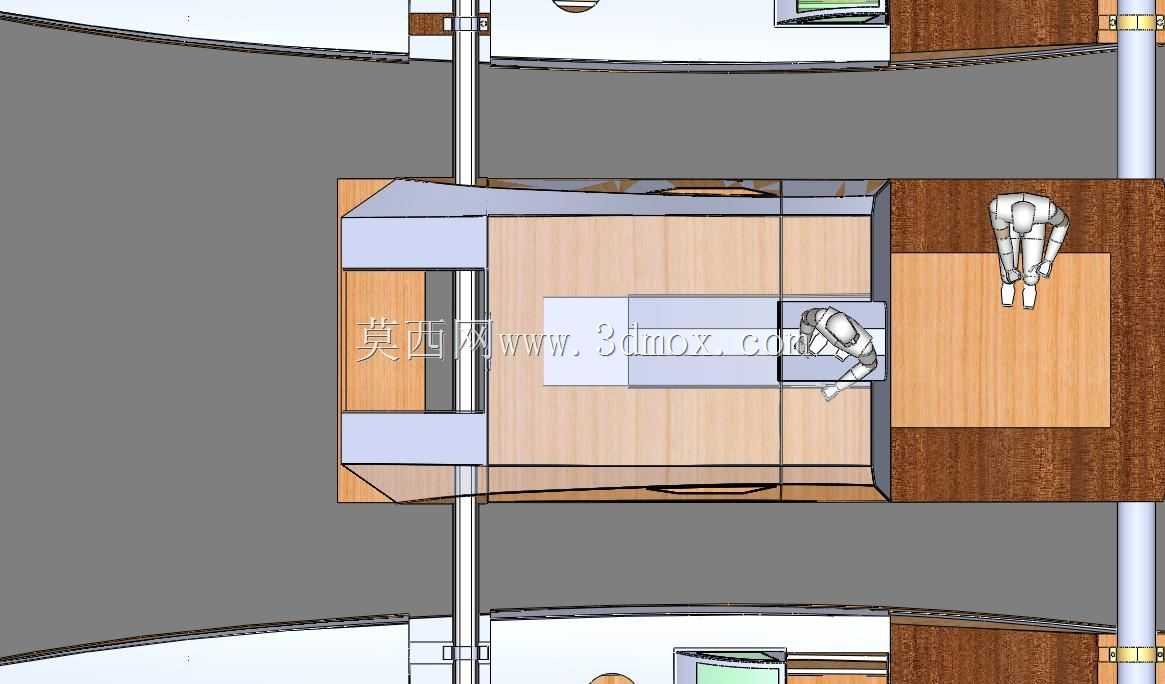

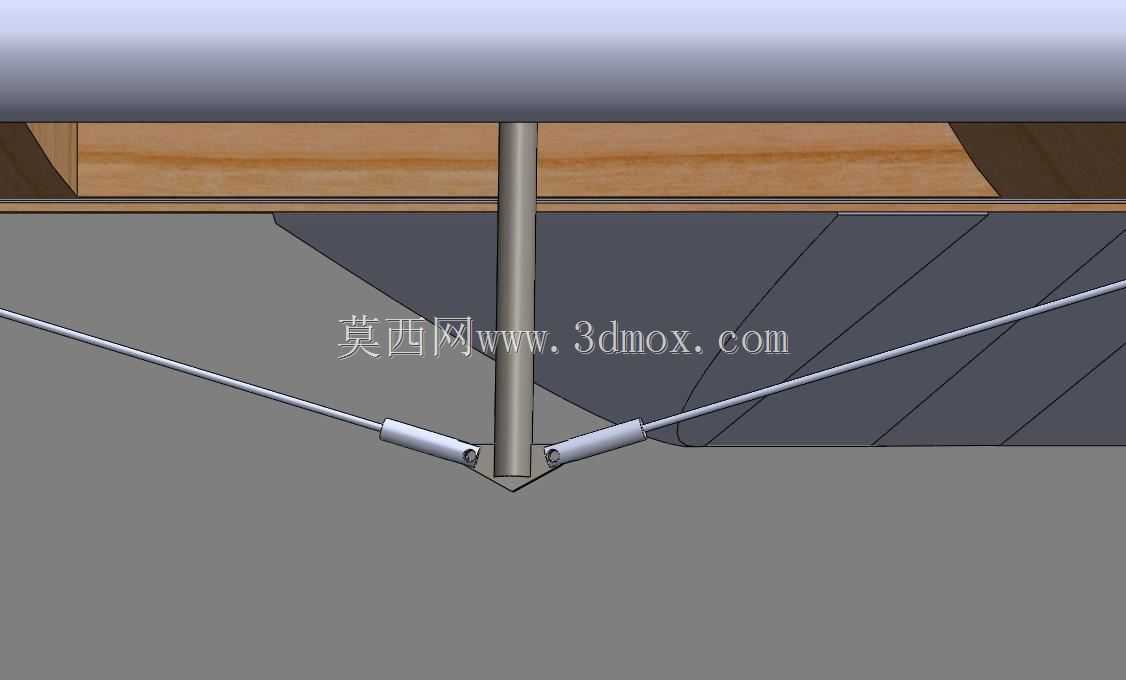

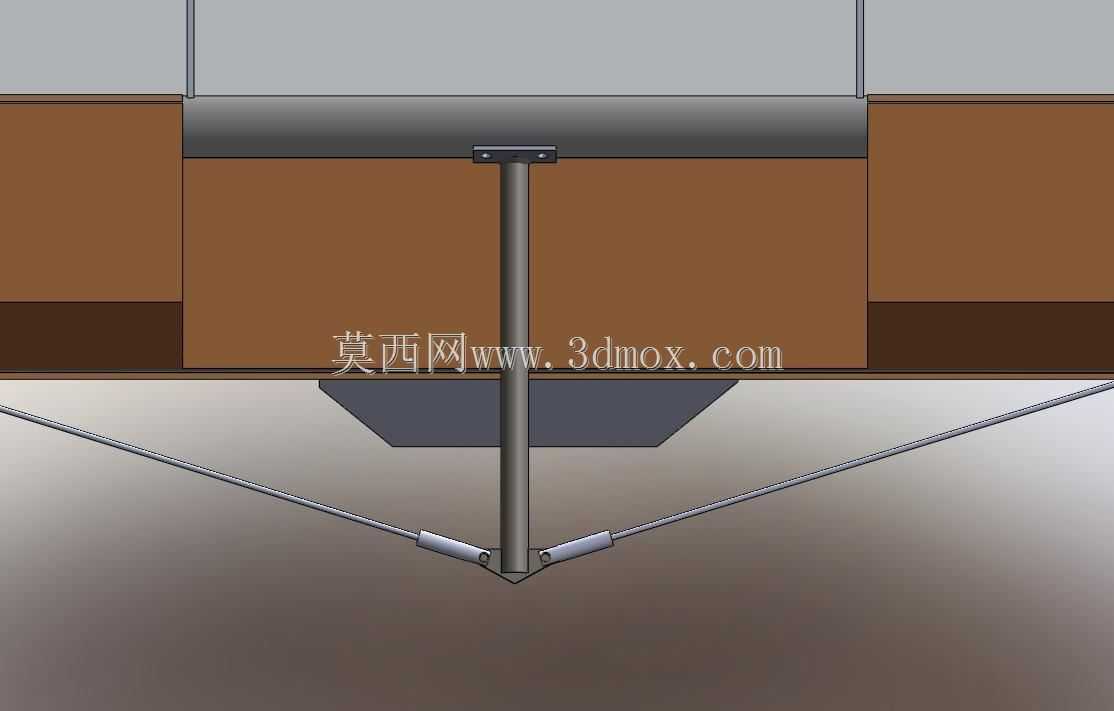

　　减少上浪情况，方艉的设计则能在航行时形成稳定的尾流场，降低航行阻力的同时提升航向稳定性，船体下部的线型从船中向首尾逐渐收窄，兼顾了低速航行时的排水浮力与高速滑行时的水动力性能，即使在风力不足启用辅助动力的工况下，也能保持较好的燃油经济性。甲板区域的布局充分考虑了实际使用的便利性，两片体之间的主甲板区域预留了足够的活动空间，可布置休闲座椅、储物舱室以及简易操作台，桅杆的安装基座位于船体纵向中心线上，基座下方的结构做了多层加强处理，将风帆受到的风力载荷直接传导至两片体的主龙骨结构，避免甲板局部受力变形。风帆的索具布局采用了前后支索搭配侧支索的结构，侧支索的连接点分别固定在两片体的舷侧加强结构上，可将风帆侧倾时的拉力均匀分散到两侧船体，

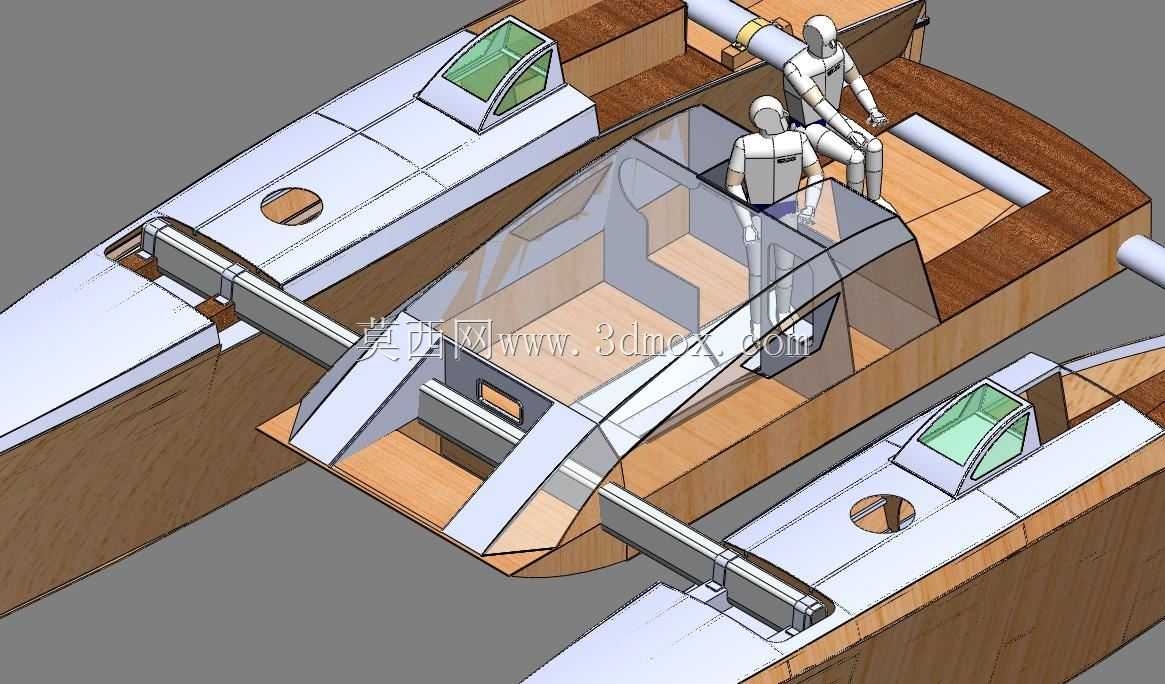

　　相比单体船的索具固定方式，受力分布更合理，可有效降低桅杆结构的受力峰值，提升大风况下的航行安全性。从安装边界与尺寸适配角度来看，两片体的型宽控制在合理范围内，可满足普通内河航道、近岸游艇码头的停靠宽度要求，船体吃水深度较浅，可在低潮位的浅滩区域、近岸礁盘附近安全通航，不会出现单体深V帆船容易搁浅的问题。船体上部的舱室结构采用了低风阻的流线型设计，舱室顶部预留了导航设备、照明灯具的安装基座，舱室内部可布置简易休息区与操控台，满足短时间驻留的使用需求。船体尾部的两侧预留了辅助动力外挂点，可安装小型舷外机，在无风进出港、应急避险的工况下提供动力，外挂点的结构做了密封加强处理，避免动力运行时的振动传导至船体主结构引发共振。

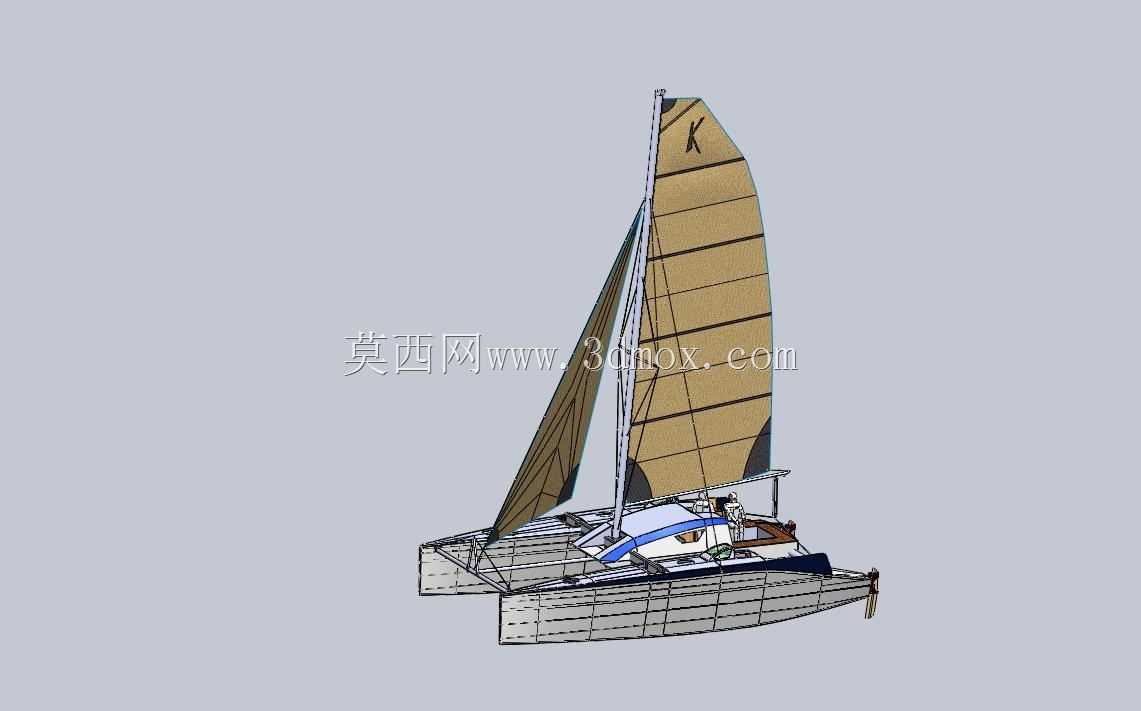

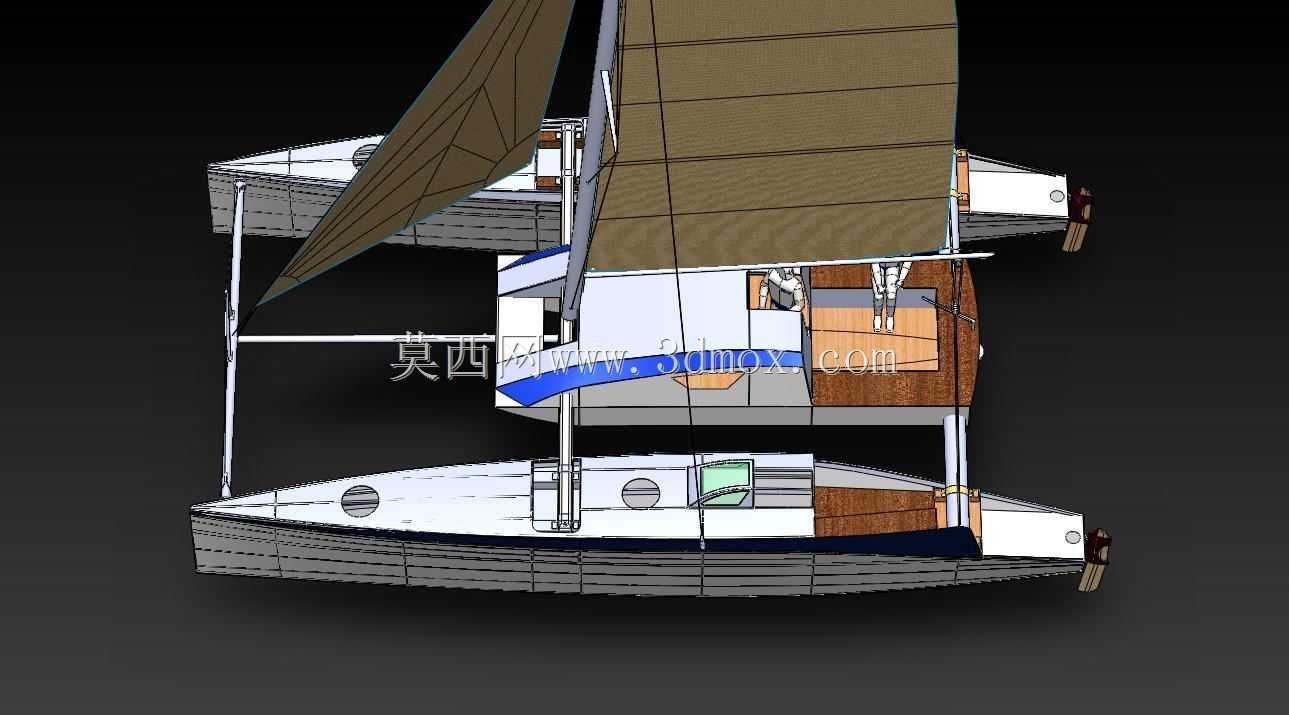

　　风帆的帆型采用了主帆搭配前帆的组合设计，主帆面积较大，可在弱风工况下捕获足够的风力推动船体航行，前帆则用于调整航向时的受力平衡，配合船尾的舵叶结构，可实现小半径转向，在狭窄航道内也能灵活操控。舵叶分别安装在两片体的艉部下方，采用联动操控结构，转向时两片舵叶同步偏转，可提供足够的转向力矩，避免单舵结构在双体船上出现的舵效不足问题。船体的结构加强筋布置遵循了力传导路径，主龙骨采用连续的纵向加强结构，从首柱一直延伸至艉板，横向的肋骨结构按照等间距布置，与纵向龙骨形成网格状的受力框架，即使在遇到突发大风、浪击的极端工况下，也能保持船体结构的整体刚性，不会出现局部形变开裂的问题。甲板表面做了防滑纹理的结构设计，即使在甲板上浪打湿的情况下，也能保证人员行走的摩擦力，避免滑倒风险，舷侧的护栏结构采用可拆卸式设计，在停靠码头时可临时拆卸部分护栏，方便人员上下与物资搬运，航行时则可通过锁止结构固定，提供足够的安全防护。
