金属百叶式通风栅结构设计

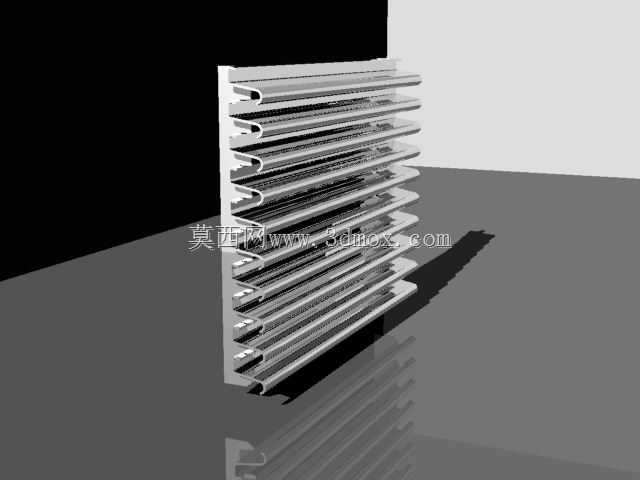

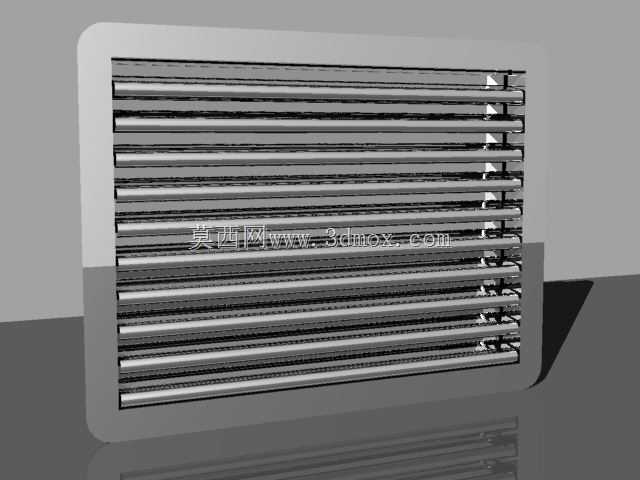

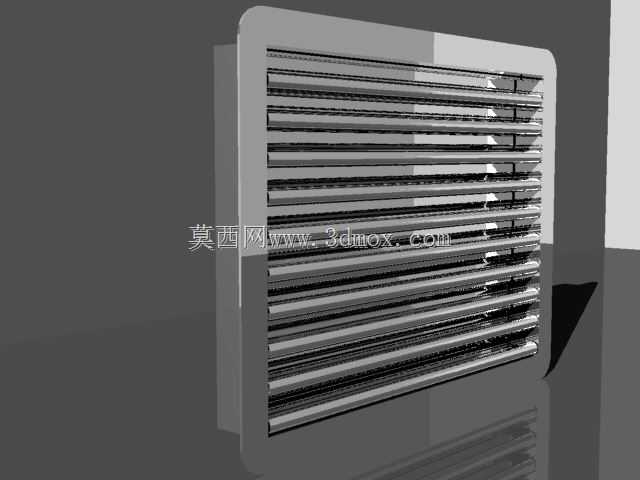

这类百叶式通风栅在工业场景里应用覆盖极广，从户外机柜的侧壁通风口、商用厨房排烟罩的进风面，到烘干设备的热风导流端、暖通系统的出风口都能见到它的身影，核心作用是在保障气流通畅的前提下，阻挡大体积杂物、飞溅液滴进入设备内部，同时通过叶片的倾斜角度实现一定的防雨、防溅效果。从结构设计逻辑来看，这款通风栅采用外框内嵌等距排列的弧形百叶叶片，叶片两端与外框侧壁做一体化衔接，避免了拼接结构带来的缝隙漏风、装配错位问题，叶片的倾斜角度经过反复校核，既保证通风截面的有效通流率达到60%以上，又能让垂直下落的水滴顺着叶片弧面滑落至外框底部的导流槽排出，不会渗入设备内部。做三维建模的时候，先在草绘界面绘制外框的矩形截面，给定统一的壁厚参数，拉伸生成外框基体后，再绘制单个百叶叶片的弧形截面，注意叶片的弧度要匹配气流导向需求，避免直角结构带来的风阻激增，完成单个叶片建模后，按照计算好的等距间距做阵列，阵列时要核对相邻叶片的重叠量，保证从正面垂直视角无法直接看到栅格后方的内部结构，同时不会过度遮挡通风路径。建模过程中要提前预留安装边界，外框四周要留出均匀的安装孔位，孔位距离外框边缘的尺寸要匹配常规的自攻螺钉、抽芯铆钉的安装空间，避免安装时出现边距不足导致的外框开裂问题。叶片与外框的衔接处要做小圆角过渡，一方面消除建模过程中的尖锐棱角，避免后续加工时出现应力集中，另一方面也能减少气流经过衔接处的涡流损耗，降低通风时产生的风噪。实际选型时，要根据安装场景的通风量需求核算整体通流面积，匹配对应尺寸的栅格规格，比如用在散热需求高的电气柜上时，要适当加大叶片间距提升通流率，用在油烟较大的厨房场景时，要缩小叶片间距并做表面光滑处理，方便后期擦拭清理积油。建模完成后可以通过渲染功能查看不同表面处理下的效果，比如喷塑、拉丝、镜面抛光的外观差异，匹配不同设备的外观设计需求，同时要核对整体装配公差，保证栅格嵌入安装位时不会出现过松脱落或者过紧无法装配的问题，外框的外形尺寸要比安装预留孔小0.2-0.5mm，留出安装调整的间隙。
