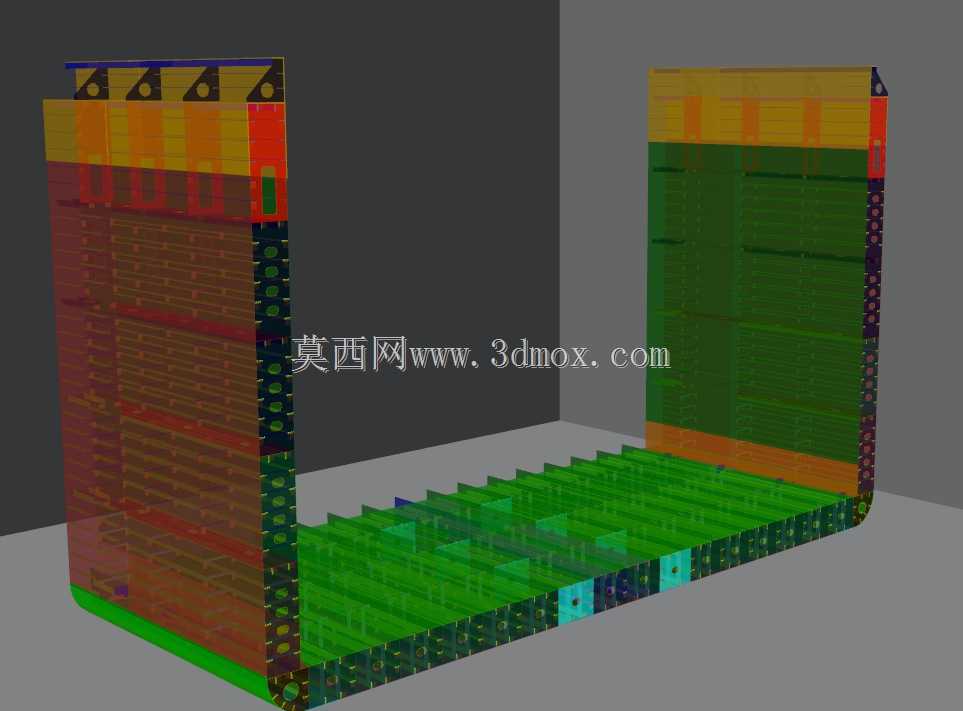

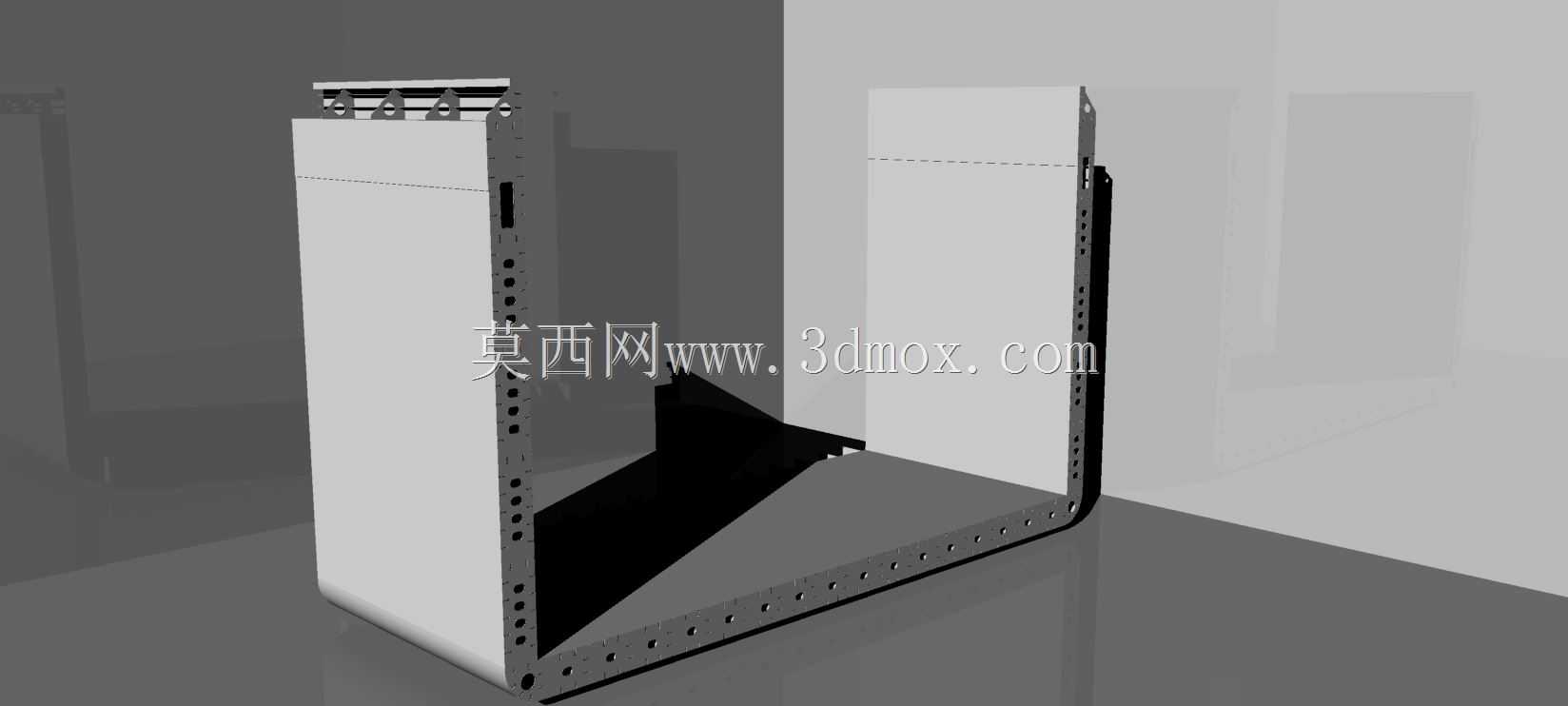

集装箱船中剖面结构三维设计展示

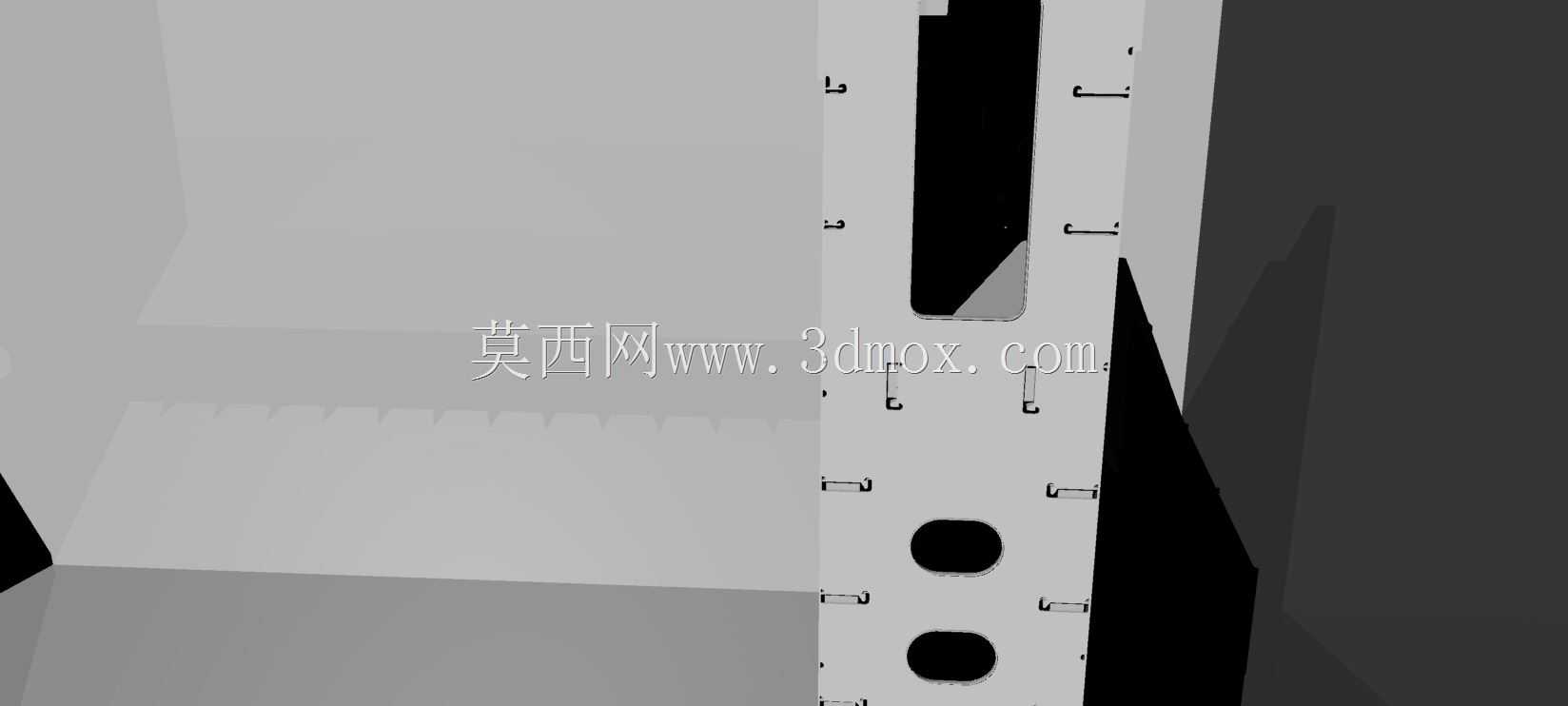

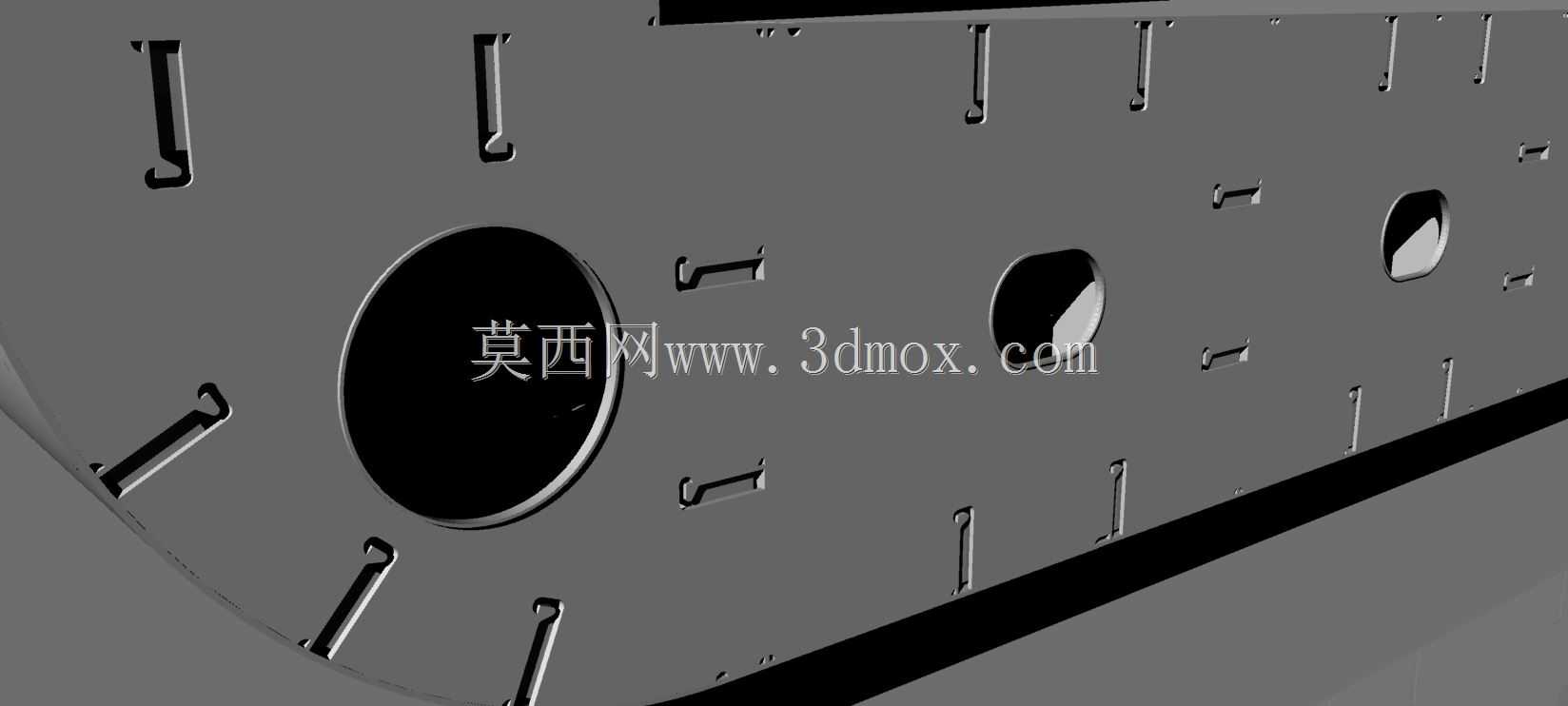

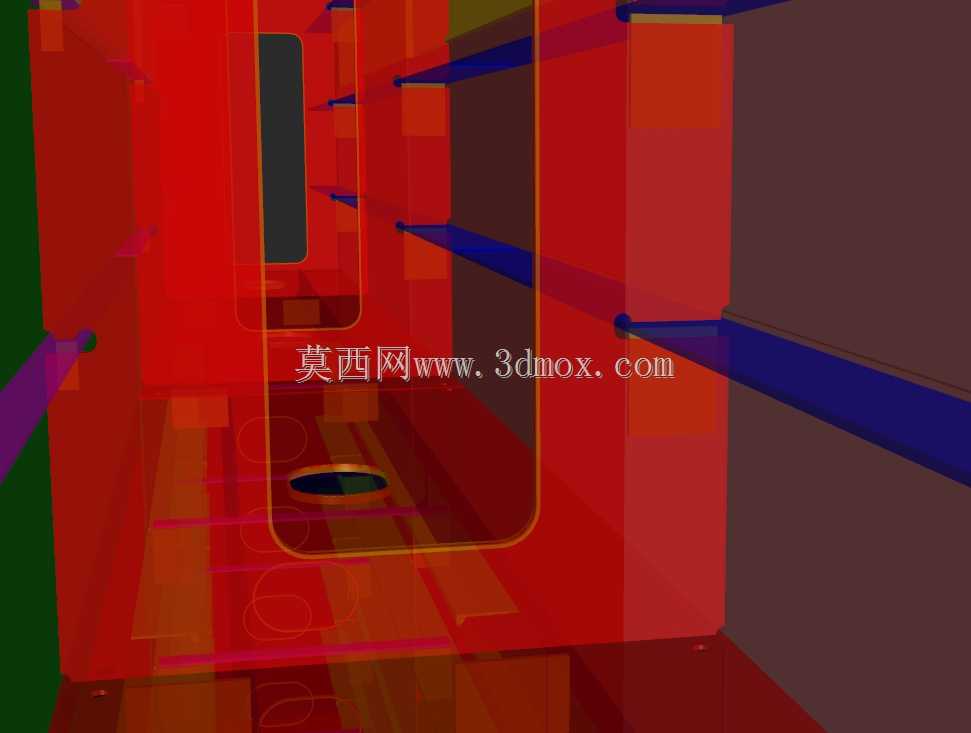

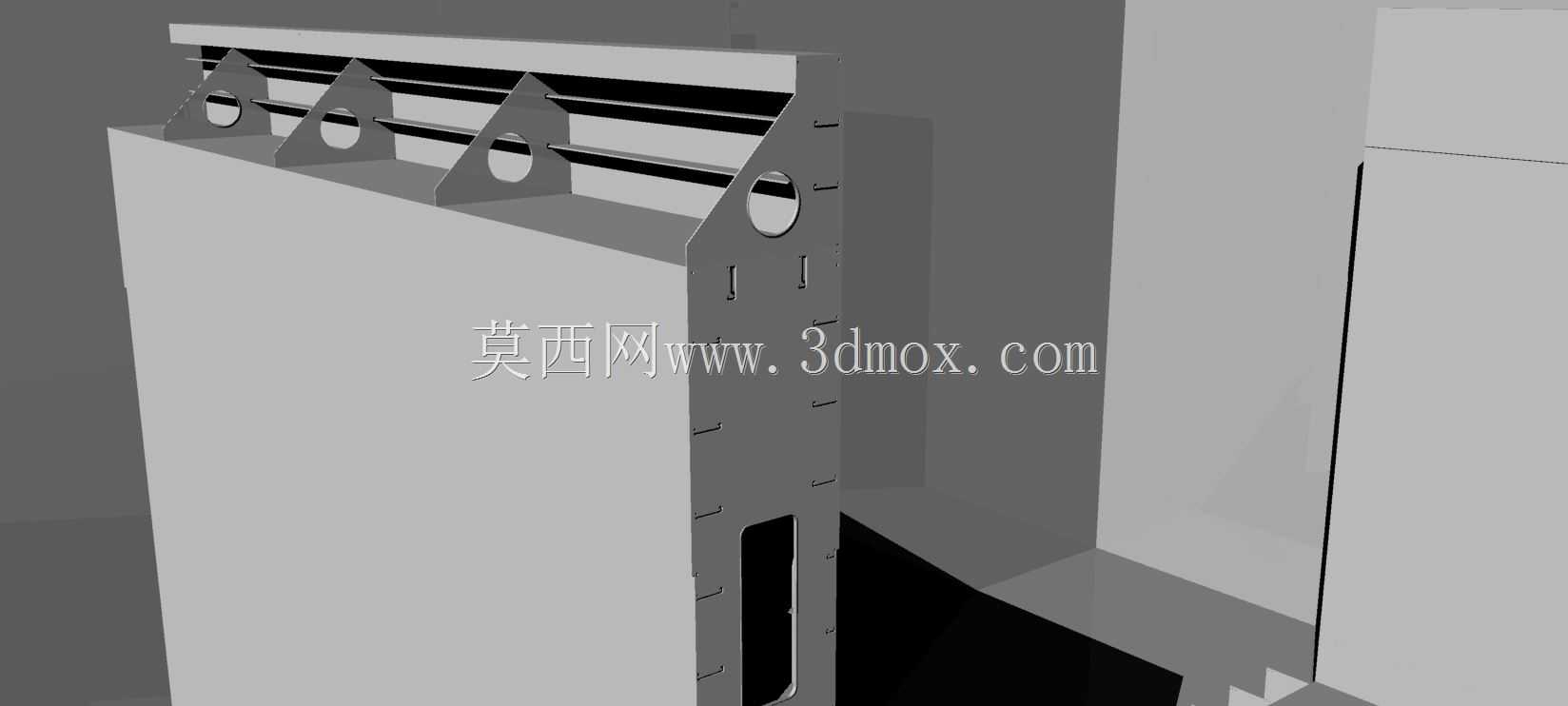

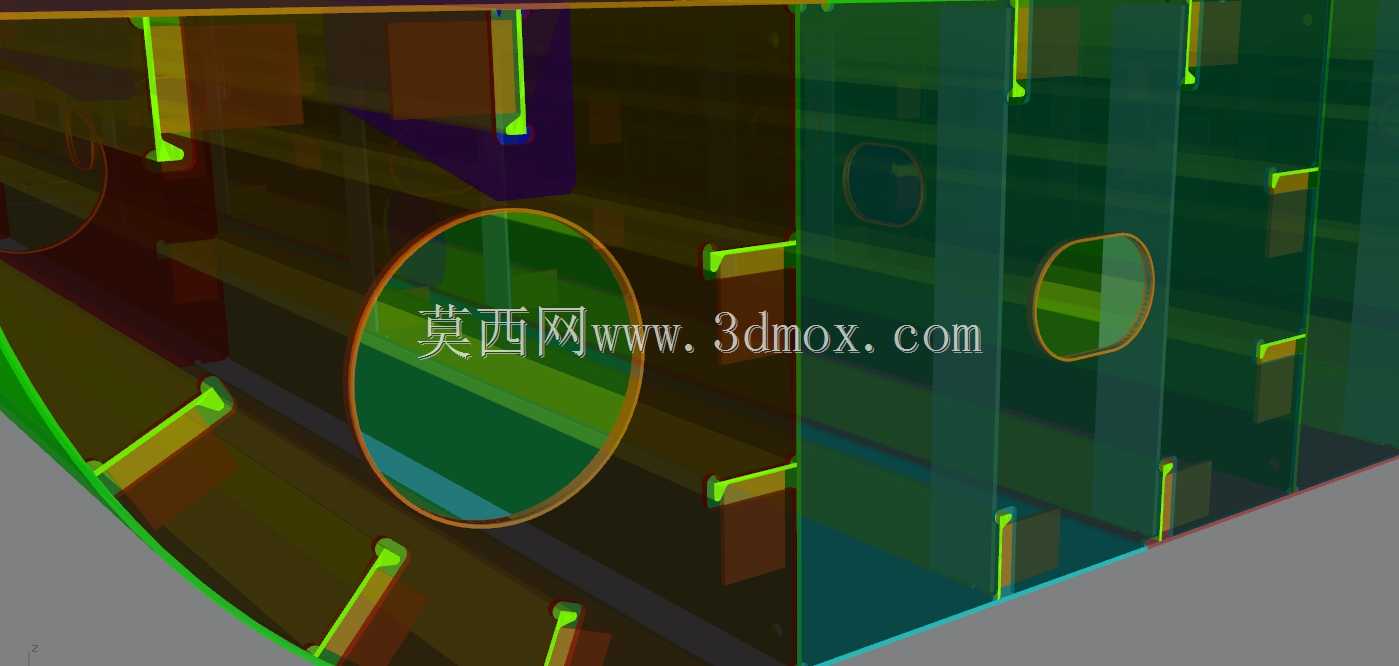

在船舶结构设计领域，集装箱船的中剖面结构是整船强度校核、载荷传递分析的核心参照对象，这类剖面模型常被用于船体结构课程教学、新船型方案论证、结构规范符合性验算等场景，能直观呈现船体横向框架的载荷传递路径与构件布置逻辑。做这个剖面模型的时候，首先要明确中剖面的剖切位置，通常选取船体中部平行中体区域的典型横剖面，这个区域的剖面模数直接决定整船的总纵强度储备，建模前需要先梳理清楚该剖面包含的所有构件：外板、内底板、舷侧纵骨、舱壁扶强材、箱位导轨架、双层底肋板、舷侧强肋骨这些核心构件的相对位置与连接关系都要提前梳理清楚，避免建模时出现构件错位。建模过程中先绘制剖面的基准轮廓线，按照型线图给出的型值确定舷侧圆弧、船底斜升、甲板梁拱的轮廓尺寸，再逐一添加各层纵向构件的剖面形状，要注意不同位置构件的板厚差异，比如船底外板、舷侧顶列板这类参与总纵强度的强力构件厚度要大于普通位置的板材，导轨架的开孔位置要和集装箱角件的标准尺寸匹配，保证后续装箱作业时的间隙符合装卸要求。从结构功能来看，这个中剖面的双层底结构除了承担压载水舱的分隔作用，还要传递底部总纵弯曲应力与码头系泊、波浪冲击带来的局部载荷，舷侧的导轨架不仅要给集装箱堆装提供导向，还要和舷侧强框架连接，把集装箱堆重产生的横向载荷传递到主船体结构上，舱壁位置的扶强材布置要符合骨材间距要求，避免板格失稳。建模完成后可以通过剖面属性计算直接得到该剖面的惯性矩、剖面模数等核心强度参数，不用再手动计算剖面特性，能大幅提升前期方案论证的效率，对于刚接触船体结构的设计人员来说，这类剖面模型也能帮助快速理解集装箱船的横向构件布置逻辑，理清不同构件之间的连接关系与传力路径，避免在后续整船建模时出现结构逻辑错误。需要注意的是，中剖面的构件边界要和相邻舱段的构件位置对齐，保证纵向构件的连续性，避免出现强力构件断开的设计缺陷，导轨架的安装位置要预留足够的集装箱吊装间隙，防止装卸作业时出现碰撞干涉。
