集装箱用气动支撑上翻式观察窗口结构

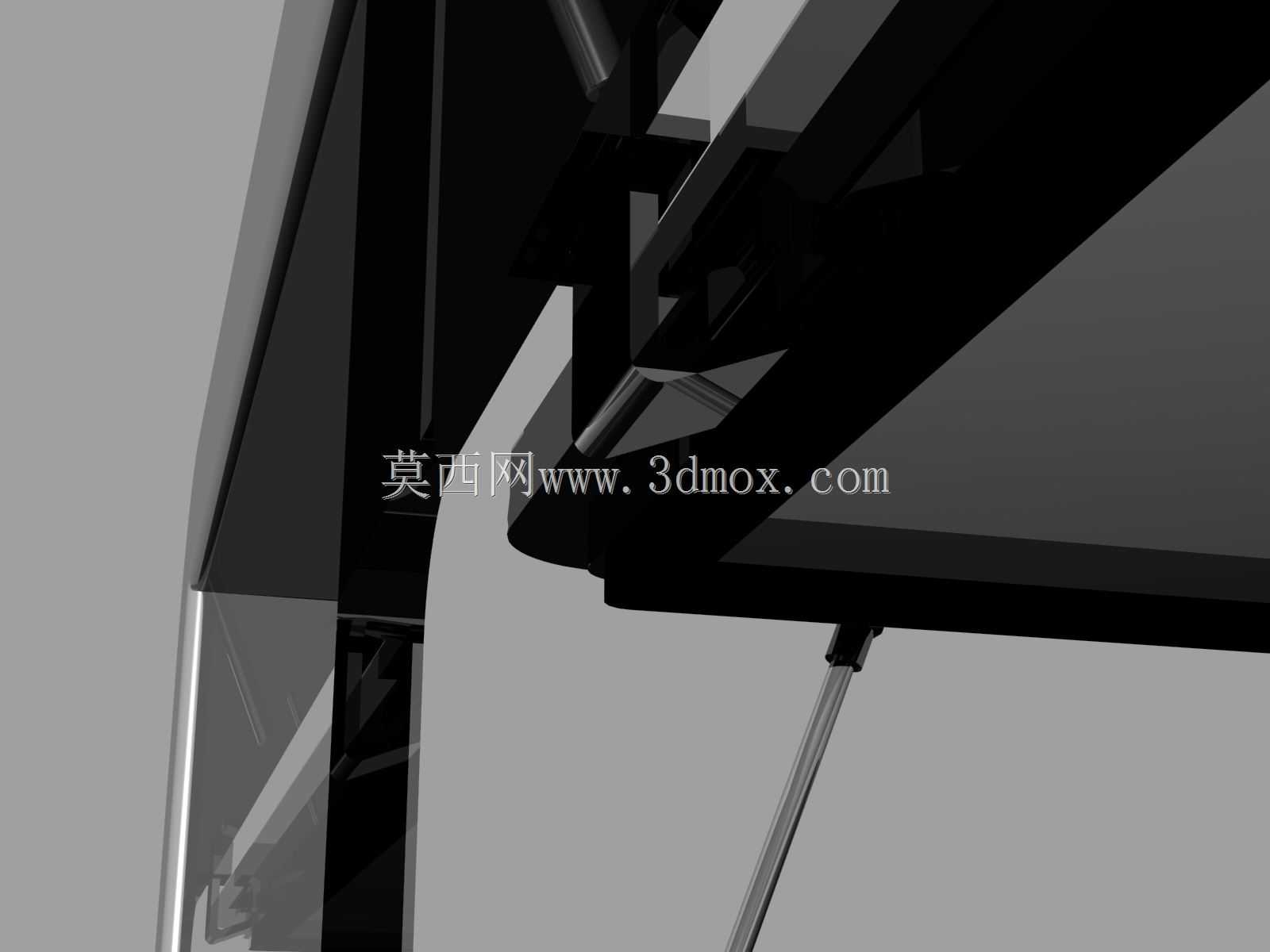

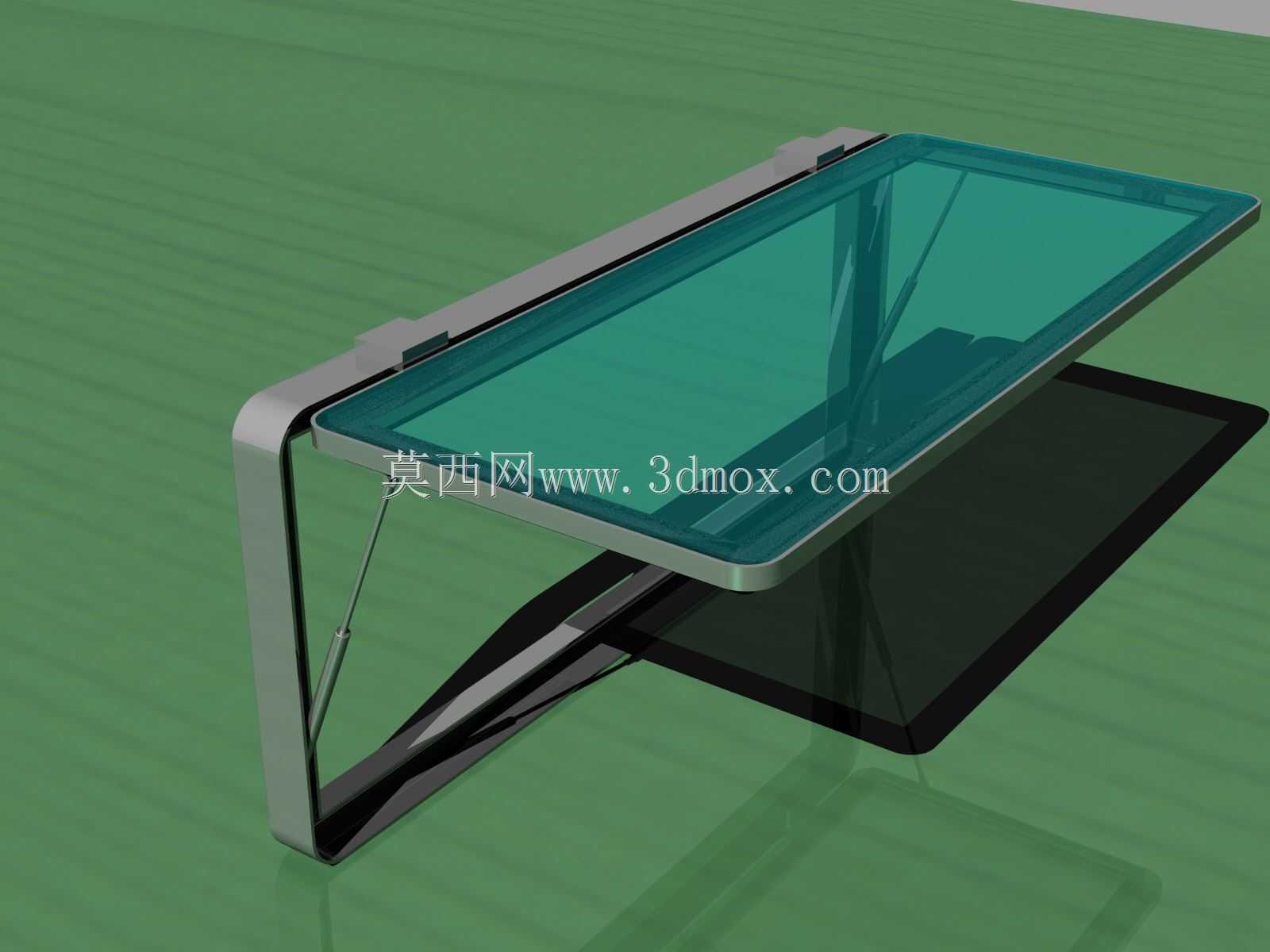

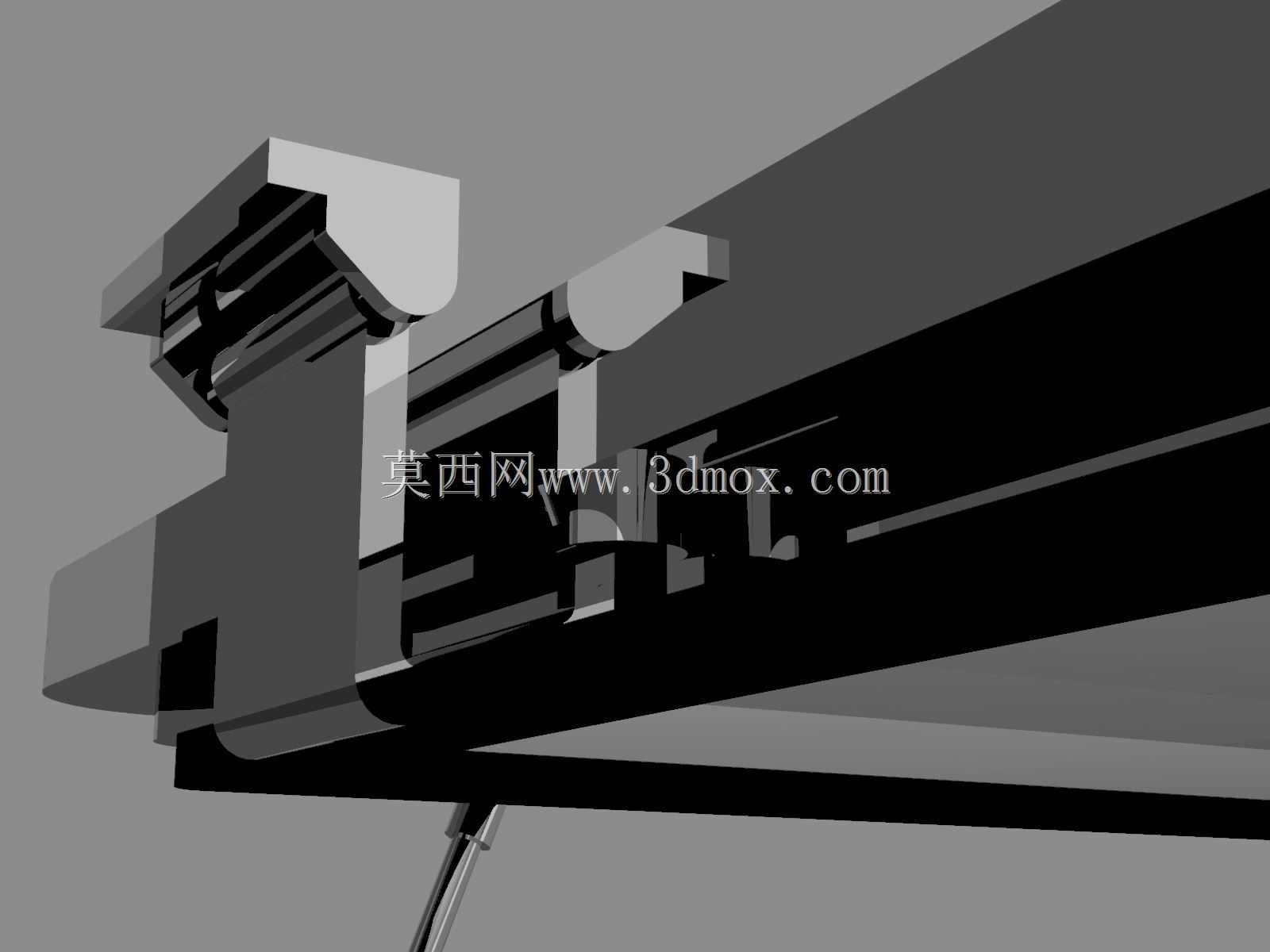

　　这款窗体结构主要面向特种集装箱、设备方舱、户外集成柜体的侧部观察与通风需求设计，区别于常规推拉或外开平开窗，采用上翻开启的结构形式，搭配双侧气弹簧支撑，在开启后可将窗板整体承托在箱体顶部外侧，不会占用窗体下方的操作空间，也不会在侧部形成外凸的遮挡结构，适配需要在窗口位置外接管线、传递物料或者开展临时操作的使用场景。从结构设计逻辑来看，窗体的铰接点设置在窗板上沿与箱体框架的衔接位置，铰链采用暗藏式转轴结构，闭合状态下转轴完全隐藏在窗体上边框的型材腔体内，不会在外部形成突出的磕碰点，同时配合周圈的密封胶条安装槽，闭合时可以实现IP65级别的防水防尘效果，满足户外露天存放、跨区域运输过程中的防护要求。气弹簧的选型匹配经过受力核算，

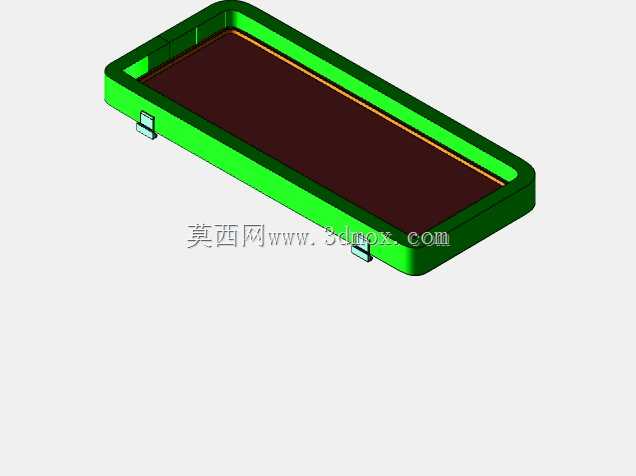

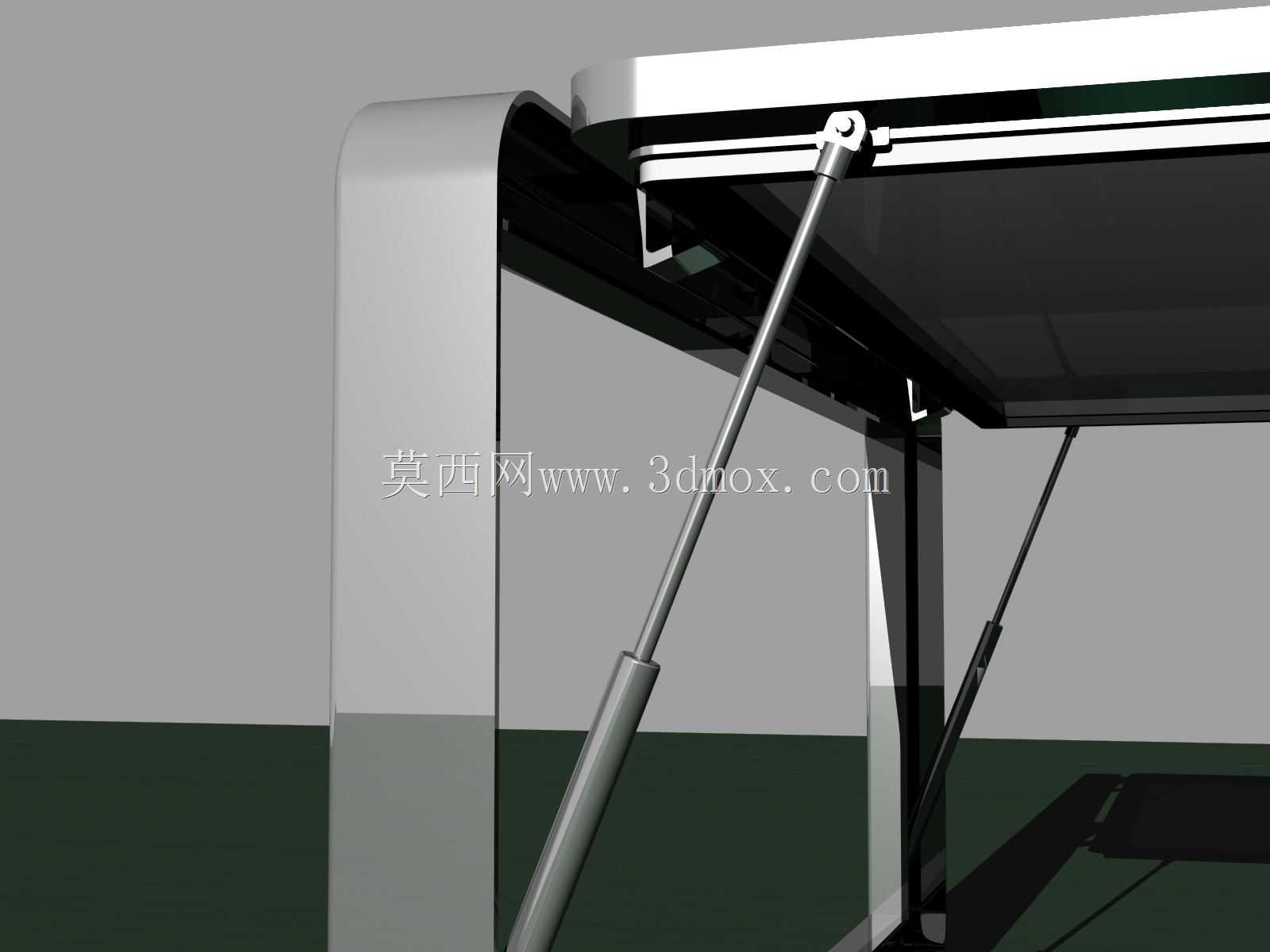

　　单根气弹簧的支撑力按照窗板总重量的1.2倍配置，双侧对称布置，开启过程中可以实现任意角度悬停，不会出现窗板突然下坠或者自动弹起的情况，操作人员单手即可完成开启和闭合操作，不需要额外设置锁止插销来固定开启角度。窗体的外框采用标准铝型材折弯拼焊结构，和集装箱侧壁的波纹板衔接位置设置有过渡安装法兰，法兰上预留的安装孔位按照集装箱通用的侧壁加强筋间距排布，现场安装时不需要额外在箱体侧壁焊接加强衬板，直接采用拉铆或者螺栓紧固即可完成固定，安装边界适配厚度1.5mm到3mm的钢制波纹板、复合夹芯板等多种集装箱常用侧壁材质。窗板本身采用框架内嵌透明板材的结构，框架为同材质铝型材焊接，边角做R5的圆弧过渡处理，避免尖锐边角造成人员磕碰，

　　透明区域可根据使用需求替换为钢化玻璃、亚克力板或者钢丝网防护结构，分别适配全封闭观察、半通风防护、防冲击防护等不同的工况要求。从安装尺寸来看，这款窗体的标准开孔尺寸为宽800mm高600mm，外框整体尺寸比开孔尺寸每边大30mm，作为安装压边覆盖开孔的裁切毛边，气弹簧在窗体完全闭合时的收纳长度为280mm，完全伸展后的长度为520mm，开启最大角度为75度，此时窗板下沿距离窗体下边框的垂直高度为1200mm，足够操作人员俯身通过窗口传递小件工具、接驳外接管线，不会出现碰头或者卡滞的问题。结构设计过程中特意做了受力冗余校核，窗体在闭合状态下可以承受正面12级风压的冲击，不会出现变形或者密封失效的问题，

　　气弹簧的铰接点位置经过多轮运动仿真验证，在整个开启和闭合行程中，气弹簧自身、铰接连接件和窗板、箱体框架之间不存在运动干涉，长期往复使用不会出现部件磨损卡滞的问题。和常规的侧开式窗体相比，这种上翻气撑结构的窗体在开启后不会向侧部探出，在集装箱并排堆放、或者方舱靠近墙体布置的场景下，不需要预留侧部的开启空间，仅需保证窗体正面的操作空间即可正常使用，大幅提升了空间利用率，同时闭合状态下的锁止结构设置在窗板下沿中部，采用单点按压式锁具，操作人员在箱体外部和内部都可以轻松操作解锁，不需要额外配置连杆传动结构，整体结构零件数量少，后期维护更换配件的成本更低，适合批量配套在各类标准集装箱、设备方舱、户外储能柜体上使用。
