小型船舶用科特喷嘴结构设计

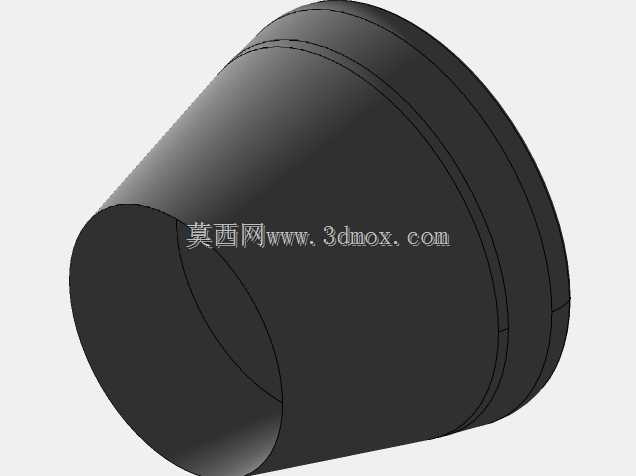

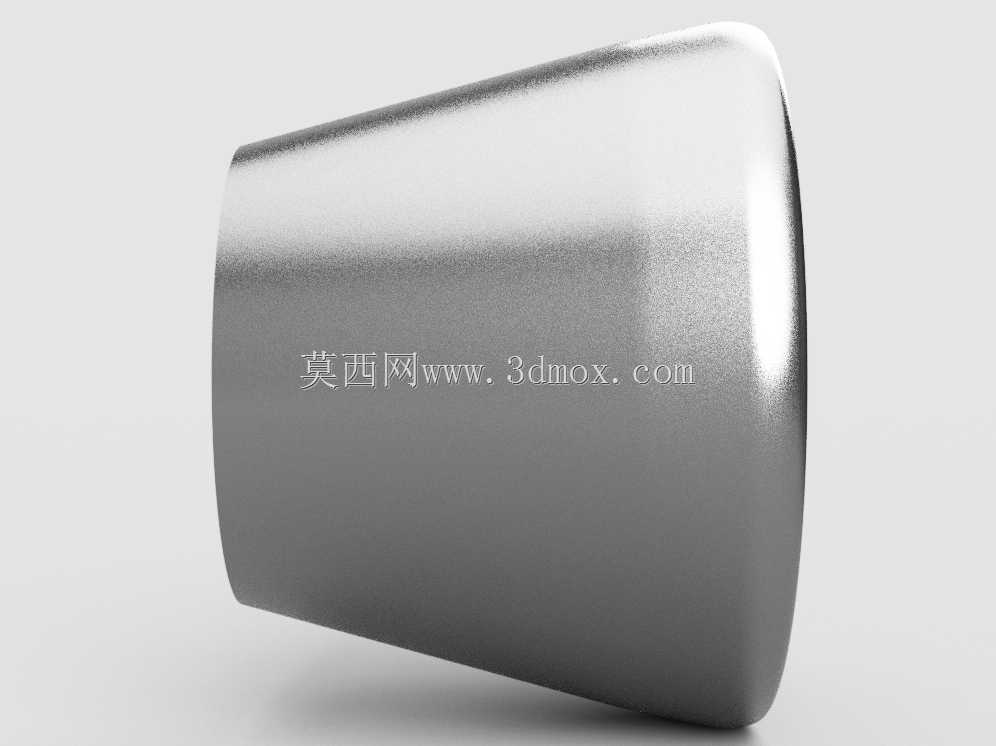

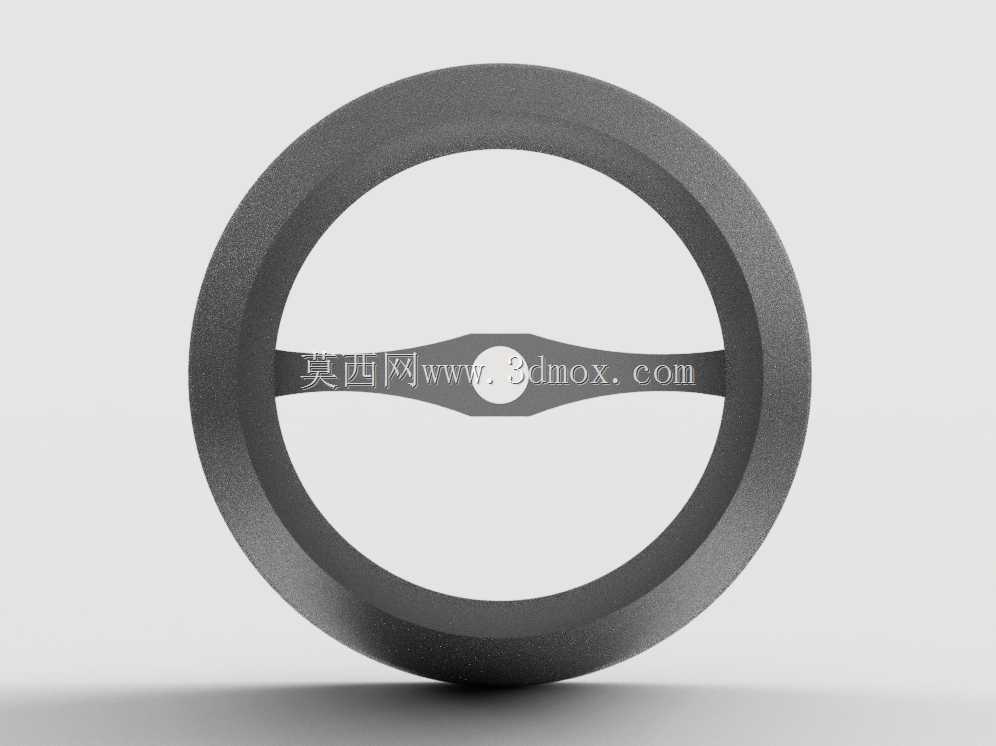

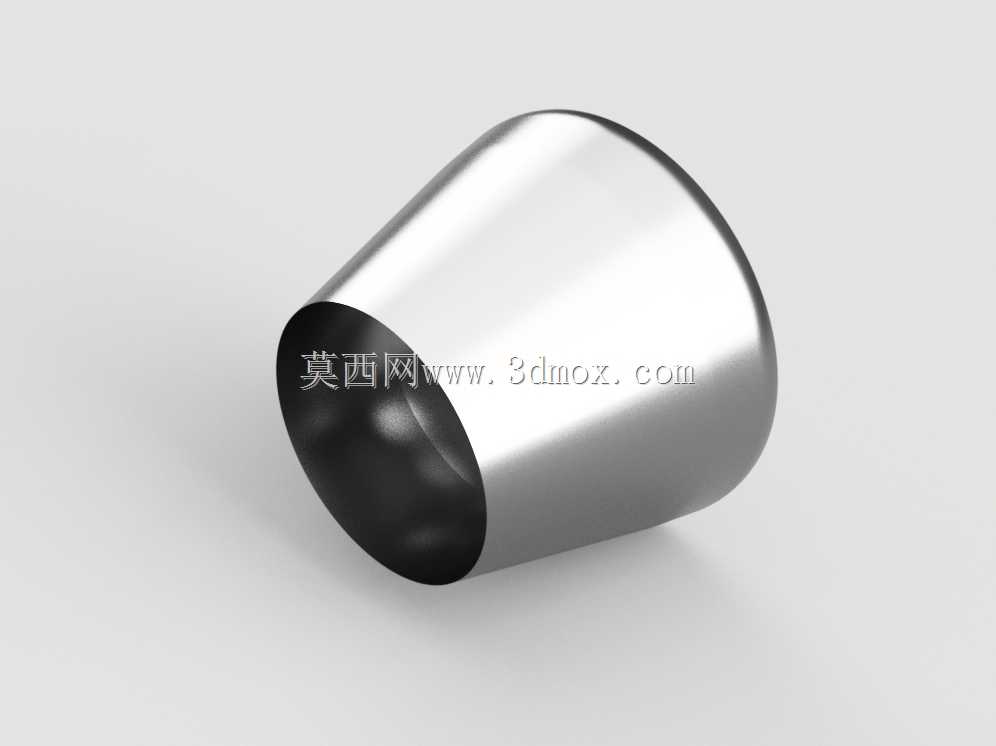

这款喷嘴主要面向小型业余船舶的推进系统优化场景，在实际使用中，它能够通过收缩流道的结构调整水流喷射方向与流速，提升小型船体的推进效率，尤其适配自制小艇、航模船舶这类对推进部件尺寸、重量有严格限制的应用场景，经过实装测试能够有效降低水流紊流带来的动力损耗，提升小功率动力下的船体行进速度。从功能特性来看，该喷嘴采用锥台形中空结构，大端为进水侧，对接动力输出端的水流出口，小端为喷射侧，整体内壁做光滑过渡处理，没有突兀的台阶或棱角，能够让水流在腔体内平稳加速，避免局部涡流产生的推力损失，外壁采用圆滑弧面过渡，既减少了船体航行时的外部水流阻力，也能避免安装使用过程中尖锐边角带来的磕碰损伤。设计过程中首先要确定安装边界尺寸，需要匹配对应动力单元的出水口径，进水端的内径要比对接的出水管外径大0.1-0.2mm的安装间隙，保证装配时能够顺利套接，同时预留密封胶的填充空间，整体轴向长度根据锥度比例计算，锥度控制在1:4到1:5之间，既保证水流加速的平顺性，也不会因为锥度过大导致流道阻力上升。建模时首先绘制两端的圆形截面轮廓，确定进水端与出水端的直径参数，通过放样特征生成整体的锥台中空基体，之后对内外壁的衔接边缘做圆角处理，圆角半径根据壁厚调整，避免应力集中，最后对内壁面做曲率检查，保证整个流道的曲率连续，没有局部的凹陷或凸起，完成基础建模后可以做流体仿真的前置简化，去除不必要的小特征，方便后续的流场分析验证。实际安装时，喷嘴的进水端与动力出水管套接后可以通过卡箍或者密封胶固定，不需要额外的复杂安装结构，整体重量控制在较低水平，不会给小型船体带来额外的负重负担，外壁的光滑结构也方便后期清理附着的水生杂物，维护难度较低。针对3D打印的制造场景，建模时壁厚设置为1.5-2mm，既保证打印后的结构强度，也不会因为壁厚过大增加打印成本与重量，打印时可以采用竖直摆放的方式，减少支撑结构的使用，保证内壁面的打印光洁度，减少后期打磨的工作量。
