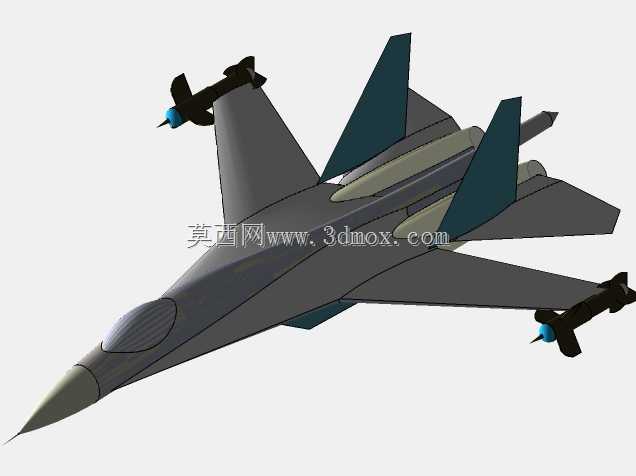

双发重型制空战斗机整机结构数模

做航空装备结构设计的从业者都清楚，这类重型制空战机的数模搭建，核心要先对齐实际作战场景的使用需求——不管是跨音速机动的载荷承受、超音速巡航的气动减阻，还是翼下外挂点的载荷兼容，都要在建模阶段把边界条件卡准。实际建模时我习惯先从整机气动外形的基准骨架入手，先拉好机身纵向的中轴线，确定机头雷达罩的锥度、座舱盖的曲面弧度、机身中段的翼身融合过渡曲面，这部分直接关系到整机的气动阻力系数，不能随便用样条曲线凑数，每一段曲面的曲率都要对照实际战机的面积律要求调整，避免跨音速段出现阻力突增的问题。接下来处理机翼与垂尾结构，全动垂尾的转轴位置要提前预留安装空间，垂尾的后掠角度、相对厚度要和机身的航向稳定性匹配，机翼的前缘后掠角、翼型厚度要兼顾亚音速升阻比和超音速飞行的阻力要求，翼下的武器挂点位置要和机身主承力梁的位置对应，确保外挂载荷能直接传递到机身主结构上，避免出现局部应力集中的问题。机身两侧的进气道结构要和发动机舱的安装边界对齐，进气道的内流道曲面要保证气流平滑进入发动机压气机，不能出现突兀的折角导致气流畸变，尾喷口的收敛扩张结构要预留作动机构的安装空间，和发动机舱的后端接口精准对齐。翼下挂载的导弹模型，要按照实际外挂物的尺寸比例建模，挂架的连接接口要和机翼挂点的坐标完全匹配，保证后续做装配干涉检查时不会出现错位。建模过程中要随时做整机的干涉检查，尤其是起落架舱、设备舱、燃油舱这些内部空间紧凑的区域，要保证每个部件的安装边界都留足操作间隙，机身蒙皮的厚度要按照不同区域的载荷要求设置，进气道附近、机翼根部这些受载大的区域蒙皮厚度要适当增加，非承力的整流罩区域可以适当减薄来控制整机重量。整个建模过程从基准骨架到曲面蒙皮，再到内部结构、外挂部件，每一步都要对齐实际装备的使用需求，不能只追求外形相似忽略结构合理性，毕竟这类数模后续不管是做气动仿真、结构强度校核还是教学演示，都需要结构逻辑符合真实战机的设计逻辑，不能做成只有外形的空壳模型。
