可调节式皮艇座椅安装支架结构设计

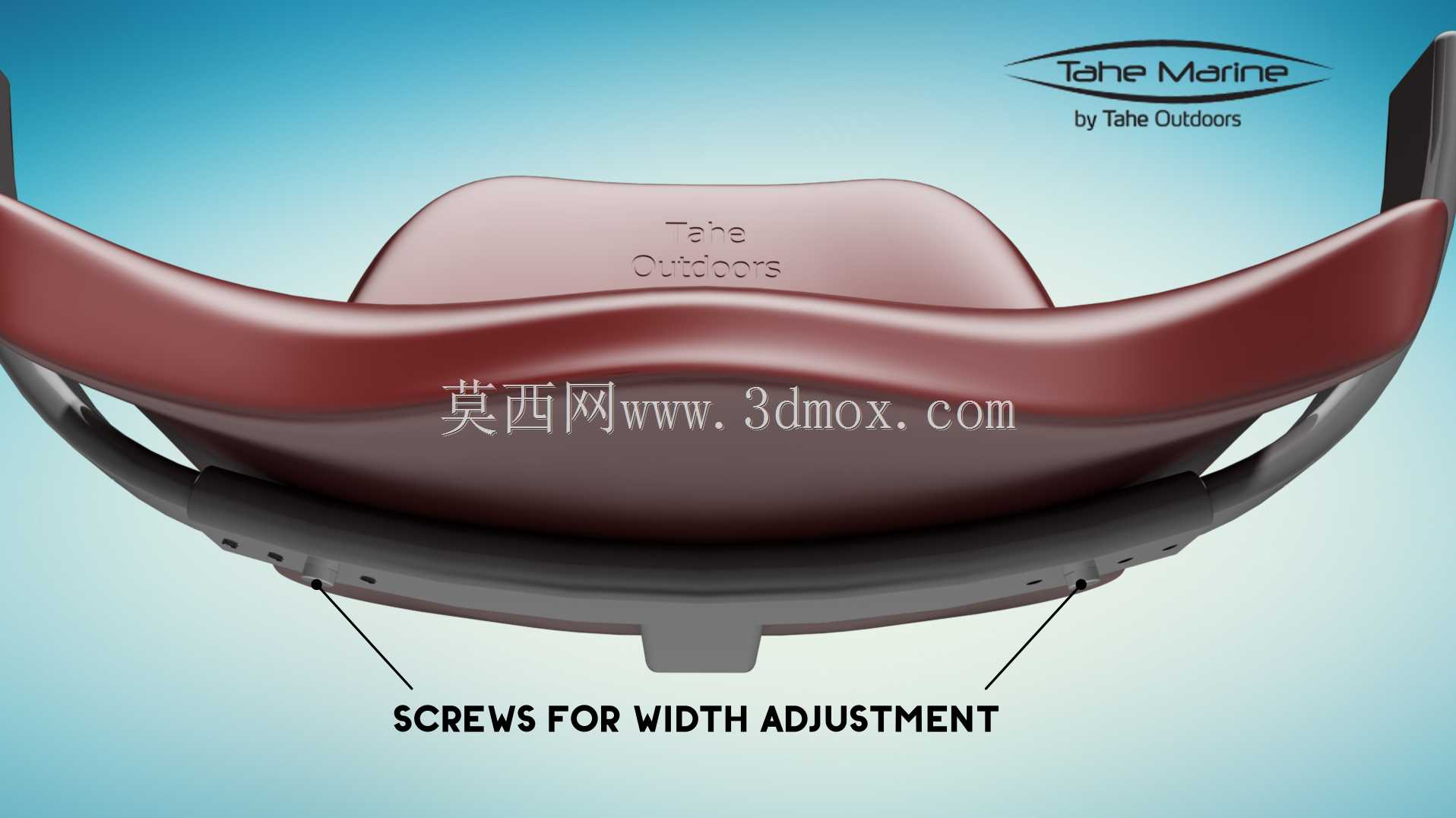

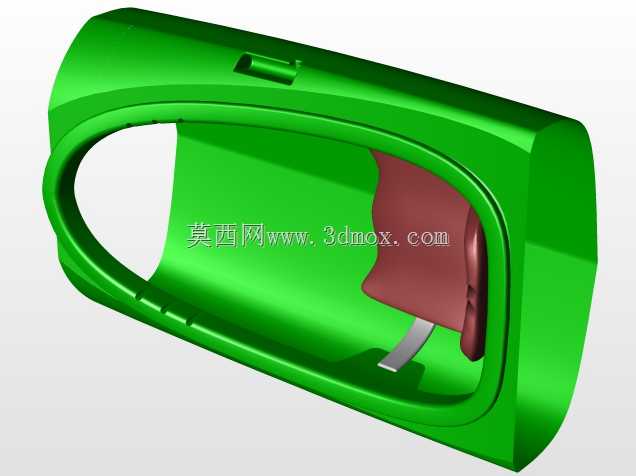

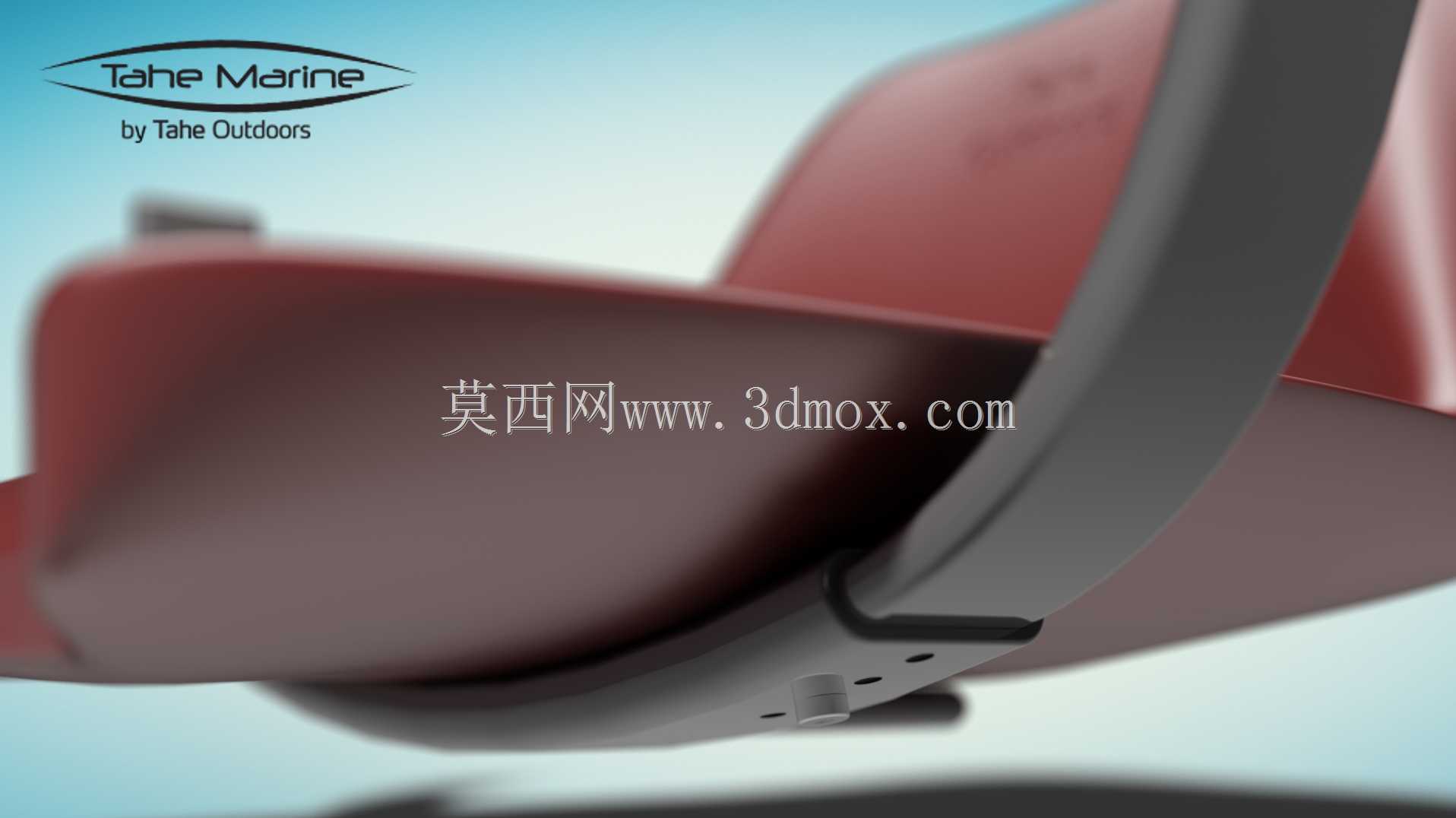

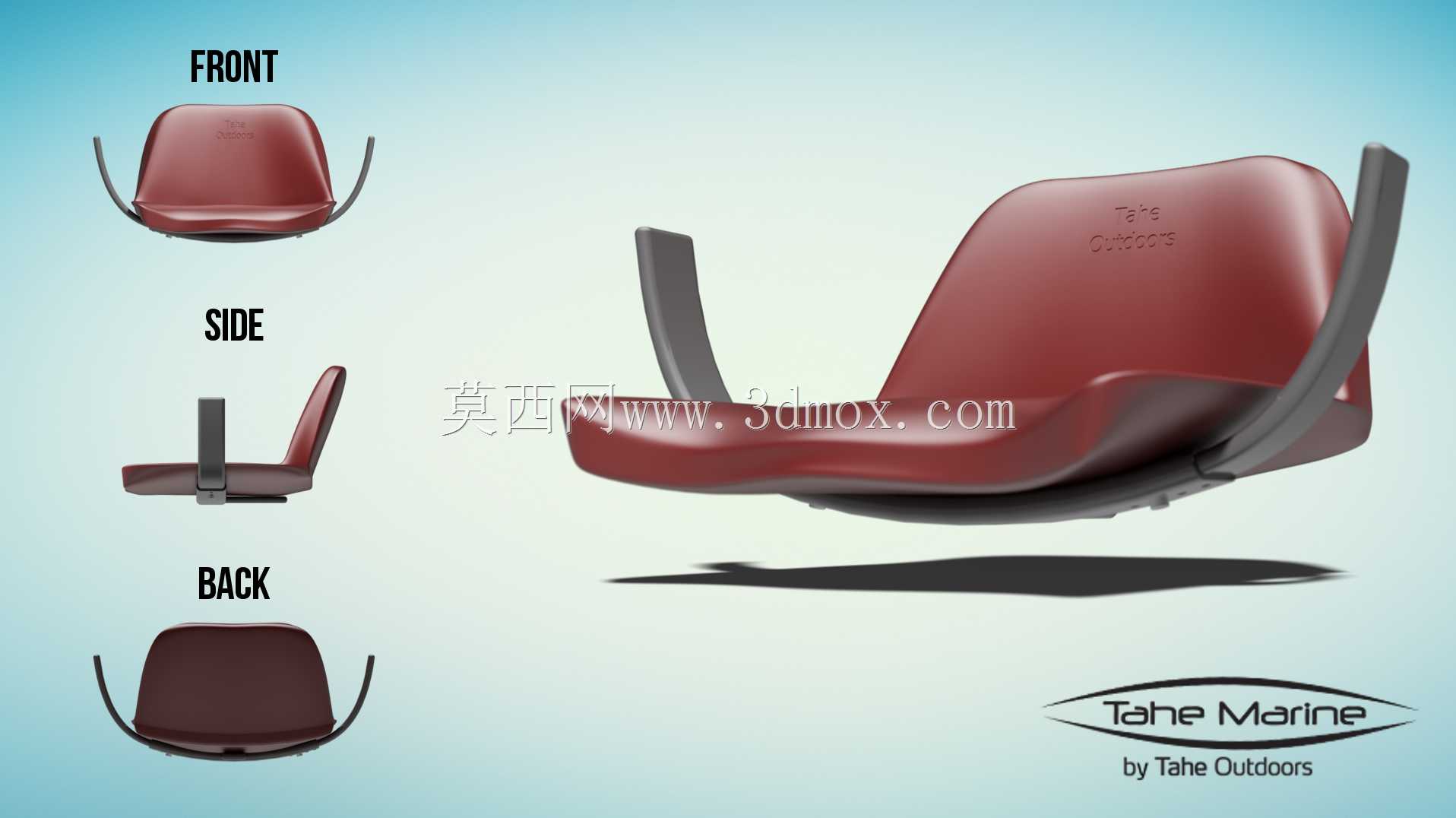

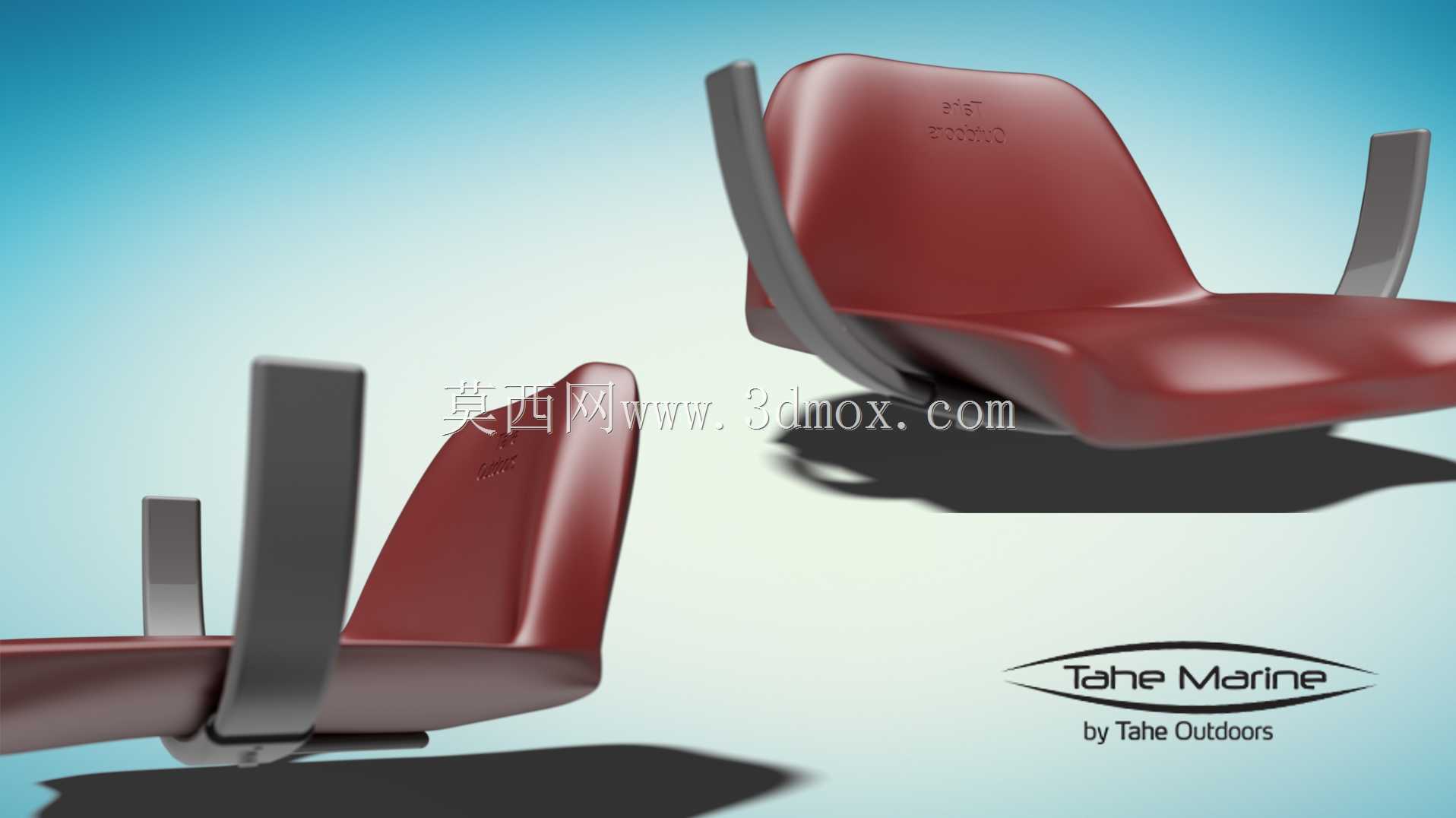

在水上休闲运动装备领域，皮艇作为普及度较高的水上载具，其乘坐舒适性直接影响长距离划行的使用体验，这款可调式皮艇架核心作用是为皮艇座椅提供可靠的安装支撑与角度、位置调节能力，适配不同身高、坐姿习惯的使用者需求，同时兼顾安装便捷性与结构强度，避免划行过程中座椅出现松动、位移的问题。从功能特性来看，该支架采用分体式结构设计，包含与艇身连接的底座、可绕铰接点转动的弯曲移动臂、座椅安装面三个核心部分，底座上预制有阵列排布的预钻孔位，配合两枚锁紧螺钉即可实现移动臂的位置锁止，使用者可根据自身腿部伸展空间、靠背倾斜角度需求，调整移动臂伸出长度与偏转角度，调整到位后拧紧螺钉即可完成固定，操作无需专用工具，在户外场地也能快速完成调节。由于参考原型未设置弯曲臂内部的安装衬套结构，建模过程中特意保留了臂体的中空腔体空间，方便后续设计人员根据实际使用场景加装耐磨衬套、缓冲垫等配件，拓展结构的适配性。建模阶段首先绘制底座的安装基准面，根据皮艇舱内的安装边界确定底座的长宽尺寸，保证底座贴合艇身内部的弧形安装面，避免出现安装干涉；随后绘制弯曲移动臂的扫掠路径，根据座椅调节的行程范围确定臂体的弯曲弧度与长度，保证臂体在最大调节行程下仍有足够的搭接长度，避免应力集中导致结构断裂；接着构建座椅安装面的曲面结构，匹配皮艇座椅底部的安装轮廓，预留对应的安装孔位，保证座椅安装后贴合紧密无晃动。完成主体结构建模后，对铰接位置、螺钉锁止位置进行细节处理，还原预钻孔的倒角、螺钉头的沉台结构，保证模型的工程实用性，可直接用于后续的结构验证、开模生产参考。该支架的安装边界充分考虑了不同型号皮艇的舱内尺寸，底座的孔位间距采用通用化设计，无需对艇身进行额外打孔改造即可适配多数休闲皮艇的安装点位，降低用户的改装成本。结构材质方面预留了足够的壁厚空间，可采用高强度工程塑料注塑成型，也可采用铝合金冲压焊接成型，兼顾轻量化与结构强度，满足水上使用场景下的耐腐蚀、抗冲击要求。
