带宝塔接头的卧式流体控制阀结构

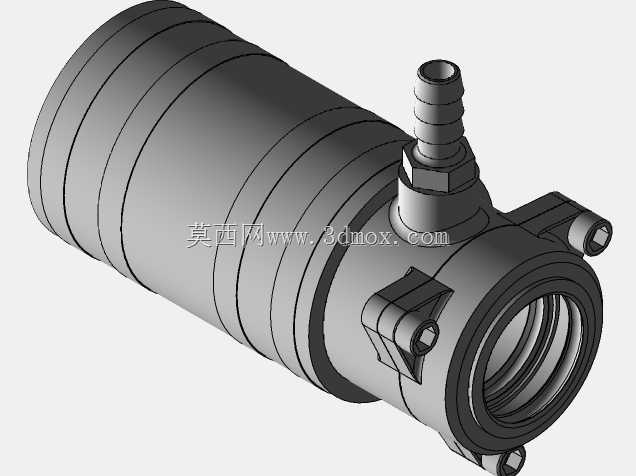

做这类流体控制阀的三维建模前，首先要明确它的实际应用场景，这类带侧出宝塔接头的卧式阀件，多用于小型流体管路的通断调节，常见于小型冷却循环系统、气动控制支路、低压流体输送管线中，宝塔接头端直接插接柔性软管，另一端法兰式接口对接硬管或设备端接口，靠内部阀芯转动实现通路的开合与流量调节。建模的时候我习惯先从核心安装边界入手，先确定两端接口的同轴度基准，卧式筒身的外径、总长度要先卡准，避免后续装配时和周边管路、安装支架产生干涉，侧出的宝塔接头要和主筒身的流道保持垂直，接头的竹节式倒刺尺寸要符合常用软管的内径公差，每道倒刺的高度、间距都要参考通用管路附件的设计规范，保证插接后软管不会在带压工况下脱落。主筒身外侧的多道环形箍，一方面是增强筒身的结构强度，承受内部流体压力时避免筒身变形，另一方面也可以作为安装时的卡位结构，配合管卡将阀件固定在安装面板或支架上。铜色的阀体部分是核心的流道换向结构，建模时要先做内部流道的布尔运算，保证流道转角处做圆角过渡，减少流体经过时的阻力损失，避免直角转角造成的湍流、压损过大问题，阀体上的两个固定凸耳是用来安装端盖或者操作手柄的，凸耳上的安装孔位置要和端盖的孔位完全对应，公差控制在合理的装配间隙范围内。画图的时候用Autodesk Inventor的话，我会先建主筒身的旋转特征，把外侧的环形箍一次性旋转成型，再单独做侧接头的特征，通过装配约束对齐流道中心后合并成整体，阀体部分单独做零件建模，处理好内部流道的切除、安装凸耳的拉伸，还有和主筒身配合的止口结构，止口的配合公差选过渡配合，保证装配后两者同轴度符合要求，不会出现流道错位的问题。最后做渲染的时候，把筒身部分赋予橡胶包覆的材质，阀体和接头赋予铜质金属材质，还原实际产品的材质区分，方便后续做装配演示或者选型参考的时候，能直观看出各部分的材质和结构。建模过程中要特别注意密封面的尺寸精度，阀体和端盖配合的端面要保证平面度，避免装配后出现渗漏问题，所有的棱边都要做合理的倒角去毛刺处理，符合机械加工的工艺要求，不会出现建模特征上的尖锐边角，避免实际加工时产生应力集中或者装配划伤的问题。
