200mm口径刀闸式浆液截断阀结构设计

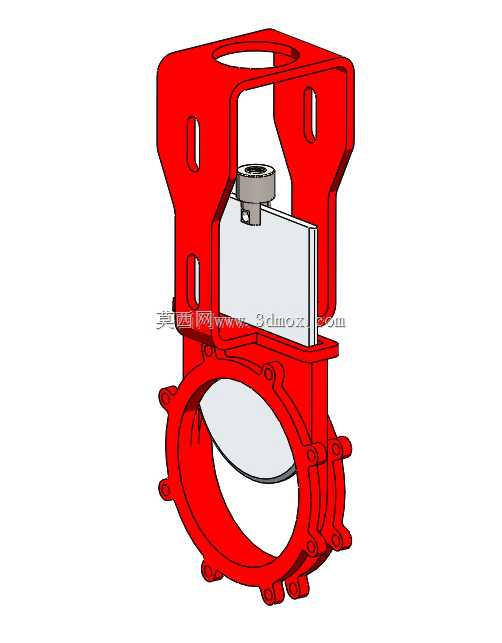

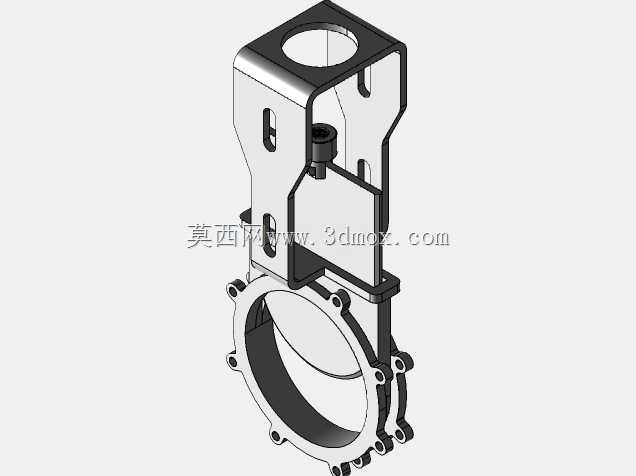

这类刀闸型截断阀主要应用在矿山尾矿输送、市政污泥处理、造纸纸浆管路、煤化工浆液输送等含固体颗粒、纤维杂质的流体管路场景中，核心作用是实现管路介质的通断截断，相比普通楔式闸阀，其刀型闸板可以直接切断介质中裹挟的纤维、固体渣料，不会出现卡涩、密封面垫塞失效的问题。从结构设计来看，整体采用对夹式安装结构，阀体为框架式铸钢主体，上下设置导向槽约束闸板的升降行程，顶部支架预留了驱动部件的安装接口，既可以适配手轮驱动，也可以更换支架连接尺寸适配气动、电动执行机构，满足不同工况的自动化控制需求。闸板采用不锈钢薄板刃口结构，下行过程中刃口可以直接刮除密封面上附着的介质残渣，保证密封副的贴合度，阀体两侧的密封座采用可更换的橡胶或者硬质合金结构，根据输送介质的腐蚀、磨损特性可以灵活选配密封材质，降低后期维护的更换成本。在建模过程中，首先确定200mm通径的核心安装边界，对夹式安装的法兰连接尺寸匹配PN10压力等级的管路法兰标准，阀体的整体安装高度控制在常规管路安装预留空间范围内，支架部分的开窗结构既可以减轻整体重量，也能直观观察闸板的升降位置，方便现场巡检判断阀门开度。建模时先绘制阀体的截面轮廓草图，通过拉伸、切除特征生成阀体的主体框架，再绘制闸板的刃口轮廓，通过拉伸生成闸板实体后添加导向配合约束，之后绘制顶部的阀杆螺母安装座、密封压盖等附属零件，逐个完成零件建模后在装配体环境下添加同轴、行程限位配合，验证闸板全行程升降过程中不存在干涉问题，最后对阀体的安装螺栓孔位置做阵列处理，保证孔位与标准法兰的孔距完全匹配，避免现场安装出现错位问题。设计过程中特意在阀体底部设置了排渣间隙，当闸板下行截断介质时，少量残留的渣料可以从底部间隙排出，不会堆积在阀腔内部造成闸板卡滞，支架上的长圆形减重孔同时兼顾了吊装穿绳的功能，现场安装时不需要额外焊接吊耳，直接穿入吊索就可以完成阀门的吊装就位。
