教学演示用手动制绳设备结构设计

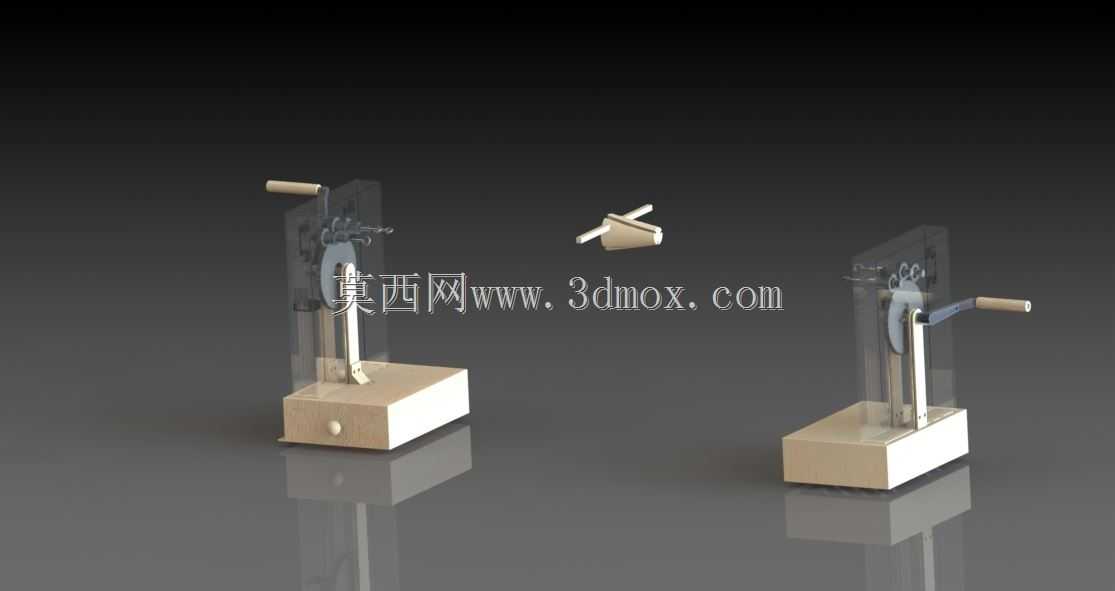

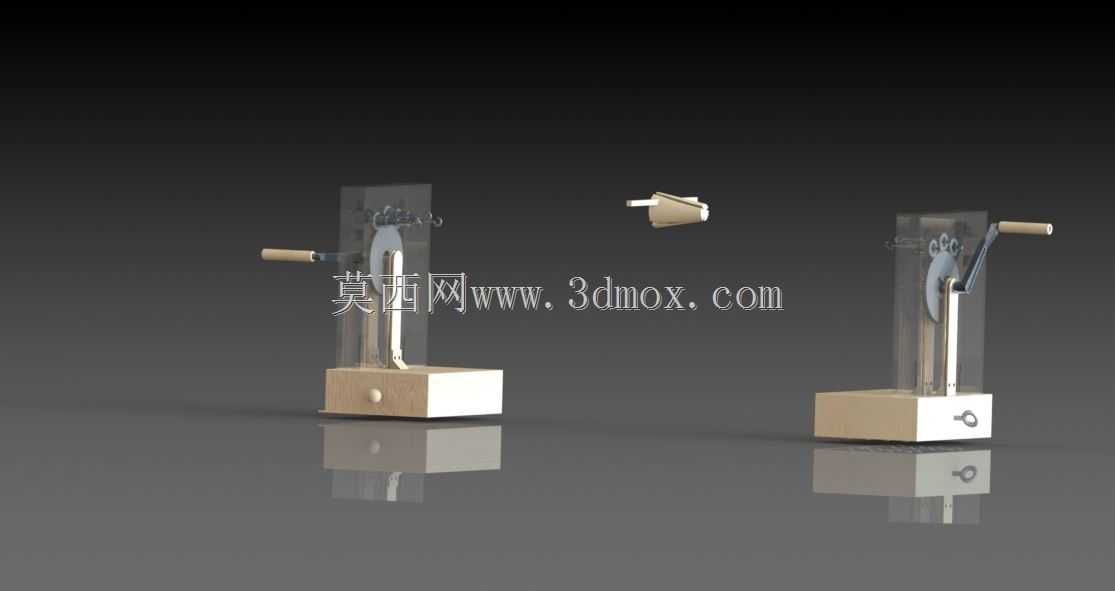

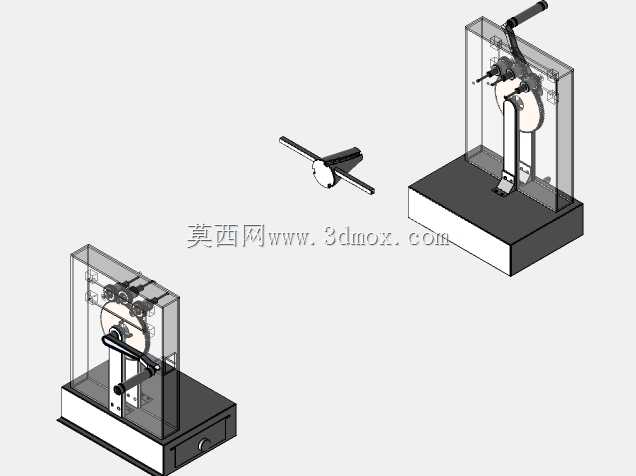

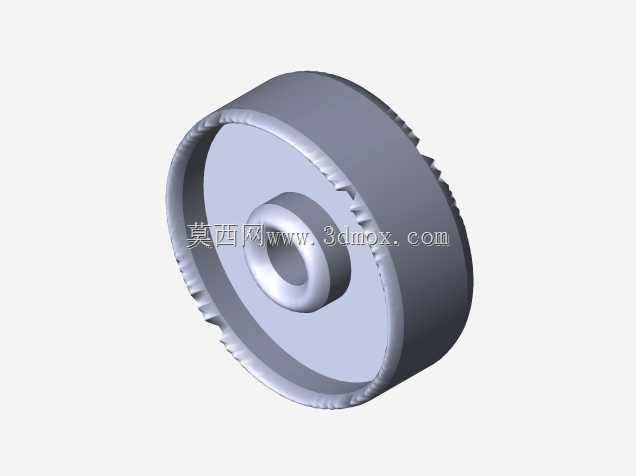

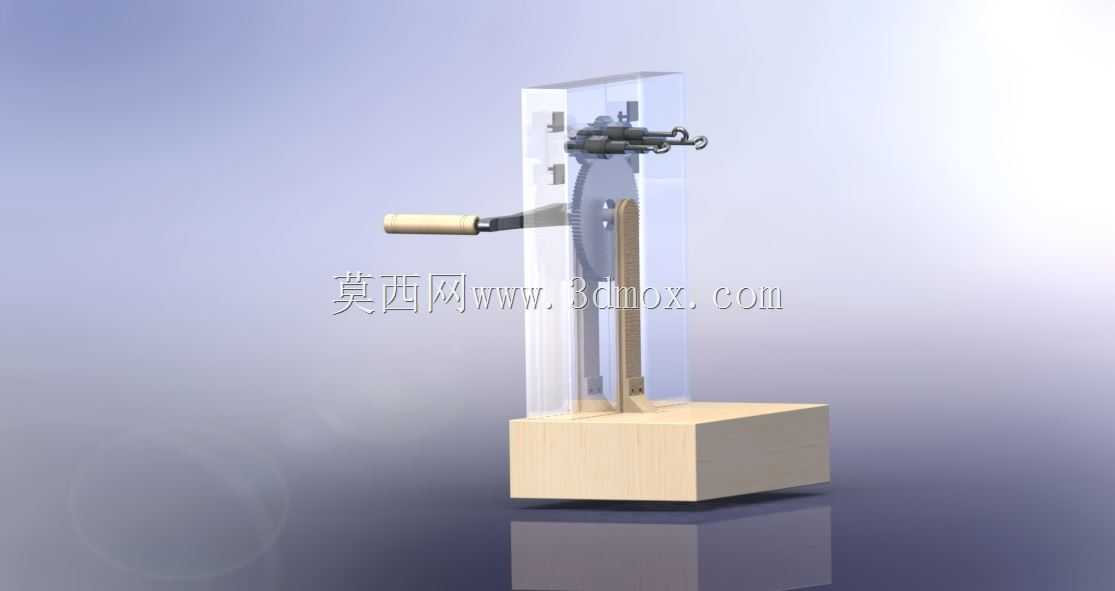

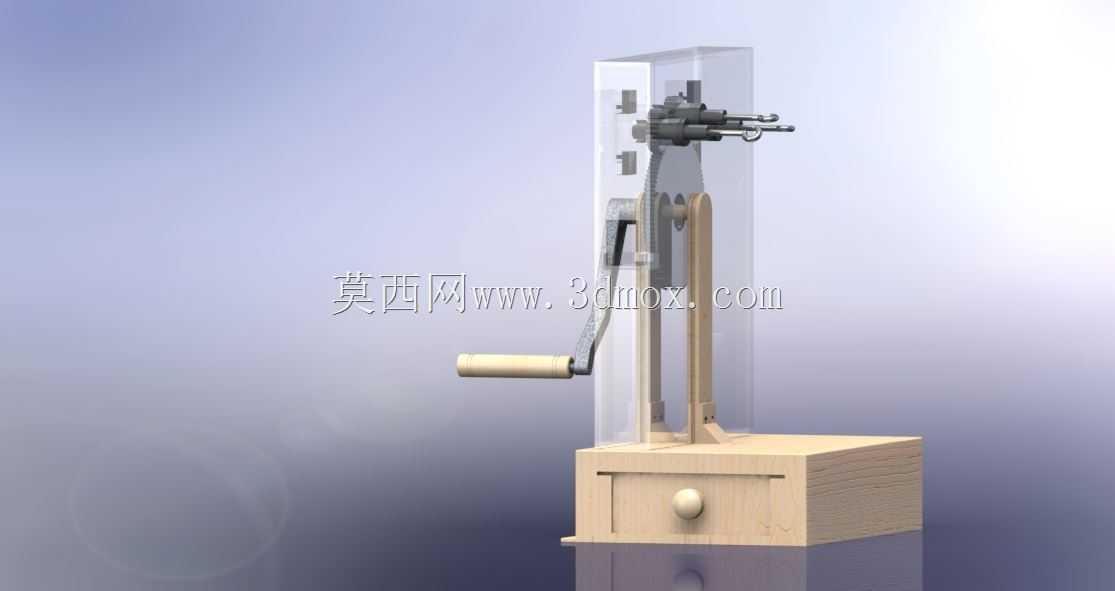

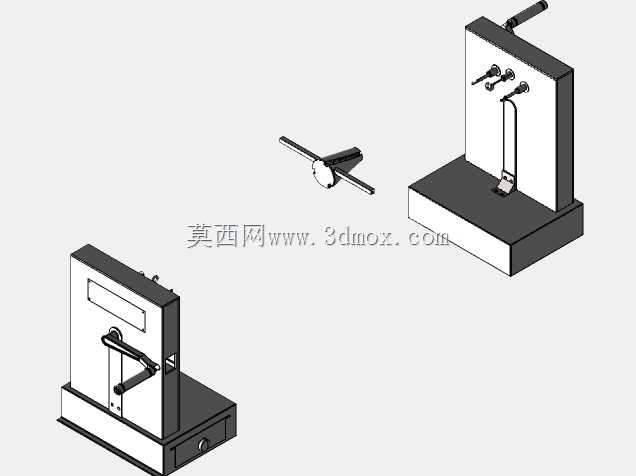

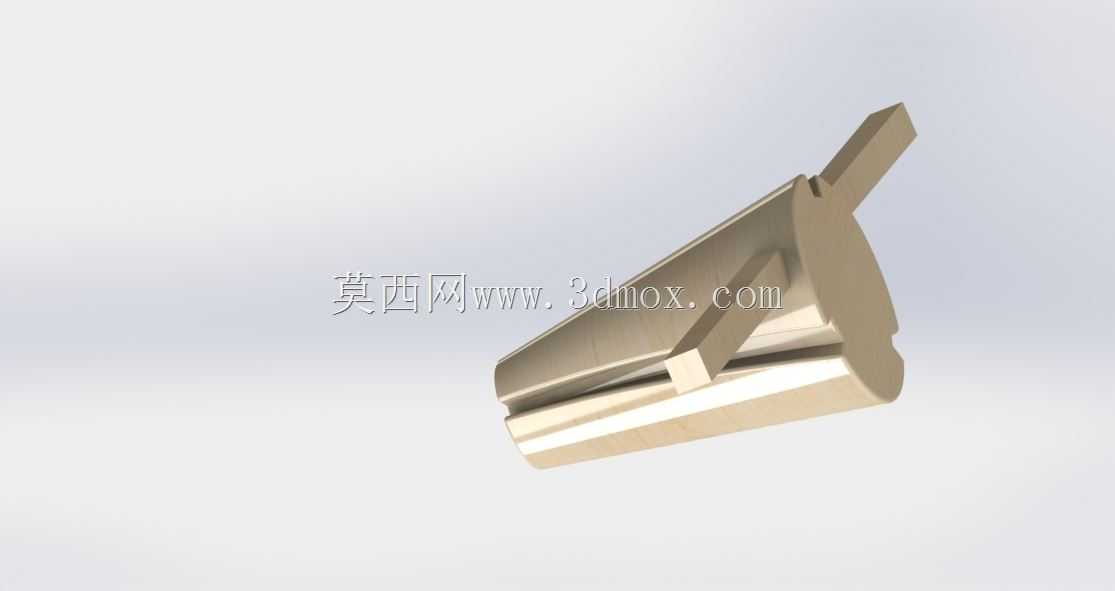

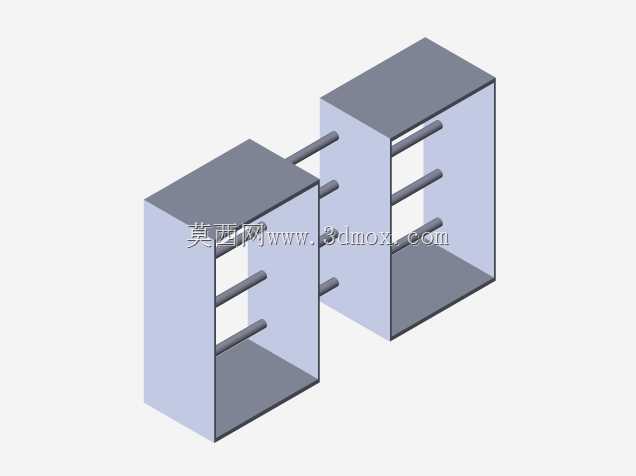

这款手动制绳设备的建模工作，最初是面向职业院校船舶工程、绳缆加工相关专业的实训教学需求开展的，区别于工业量产的大型制绳装备，该设备主打小尺寸、易操作、结构可视的特点，能够让实训学员直观观察绳股捻合的完整过程，理解制绳工序里张力控制、股线排布的核心逻辑，除教学场景外，也可适配小型工坊的特种细绳、装饰绳的小批量打样制作，无需外接动力源，仅通过手动摇柄即可完成全流程操作。从结构设计逻辑来看，设备采用分体对称式布局，两台主机分别承担绳股放卷捻合、成品绳收卷的功能，中间预留的操作空间可实时观察绳股捻合角度，底座采用实木质感的配重结构，降低手动操作时的设备晃动量，上部的透明护罩既可以避免捻合过程中绳股甩出造成安全隐患，又能完整展示内部的齿轮传动、导绳构件的运动状态，摇柄的握持位置做了圆弧过渡处理，长时间操作也不会产生硌手的问题，整体安装边界控制在单台主机占地不超过0.04平方米，两台设备配合操作时总占用台面长度不超过0.6米，普通实训工作台即可放置，无需额外做基础固定。建模过程中先从核心的传动副入手，先绘制内部的齿轮啮合结构，确定摇柄输入转速到捻合轴输出转速的传动比，保证手动摇动时的转速处于适合绳股捻合的合理区间，避免转速过快导致绳股张力不均、转速过慢影响操作效率；之后逐步搭建导绳轮、张力调节块、护罩安装位的结构，每完成一个部件的建模都做装配干涉检查，确保转动部件无卡滞、固定部件无错位；最后完成底座、摇柄、操作拨块等外观与操作件的建模，同步做渲染材质的匹配，还原木质底座、金属传动件、透明护罩的不同质感，建模过程中对所有配合面都标注了公差参考值，方便后续如果要做实物样机加工时，可以直接提取尺寸做工艺排布，设备的捻合头位置预留了不同规格的绳股固定槽，可以适配3股到4股不同直径的细绳捻制需求，导绳位置的张力块可以根据绳股材质调整压紧力，避免棉线、尼龙、金属细丝等不同材质的绳股在捻合过程中出现松脱、断丝的问题。
