声学多普勒水下流速剖面测量设备结构

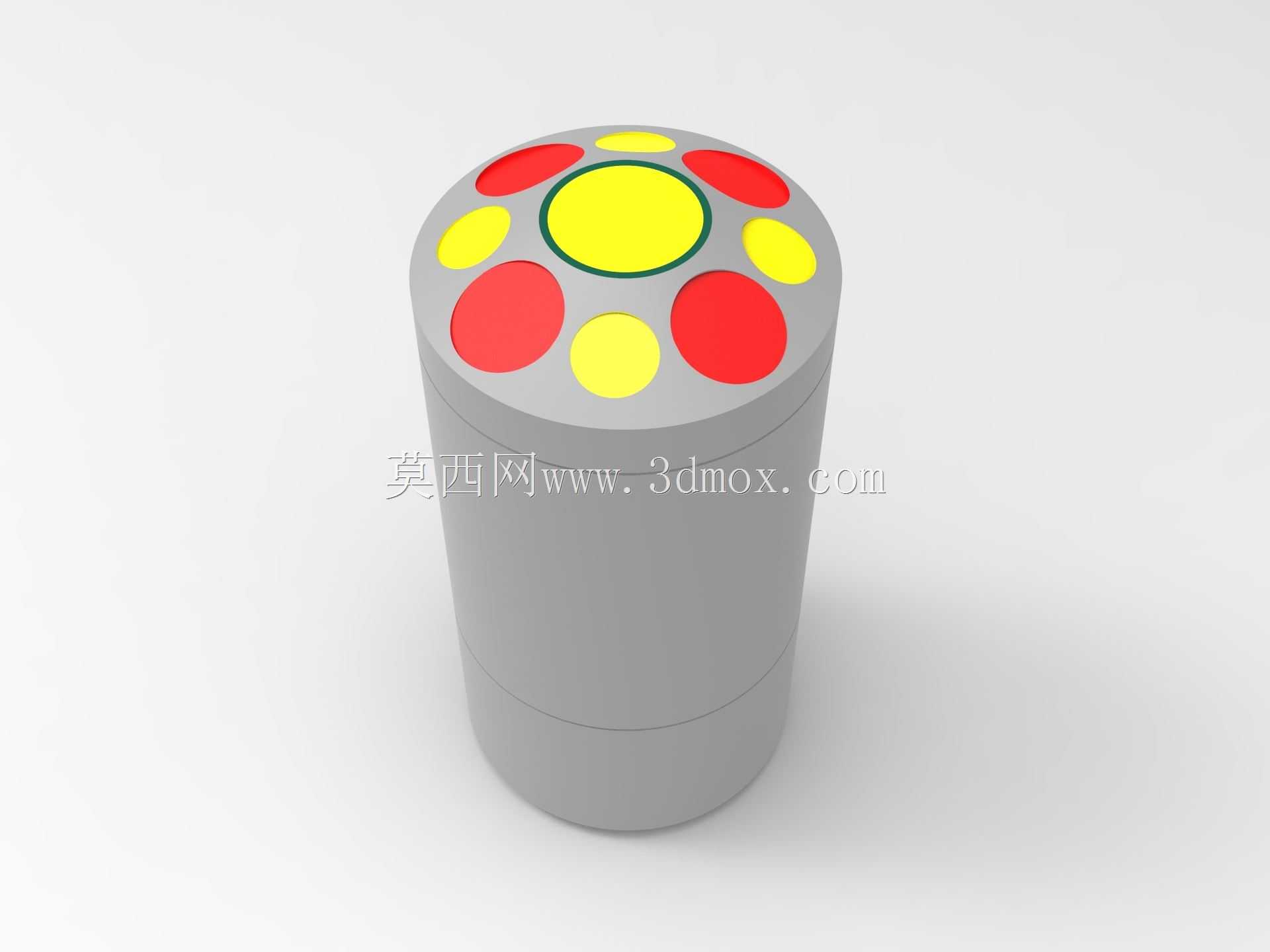

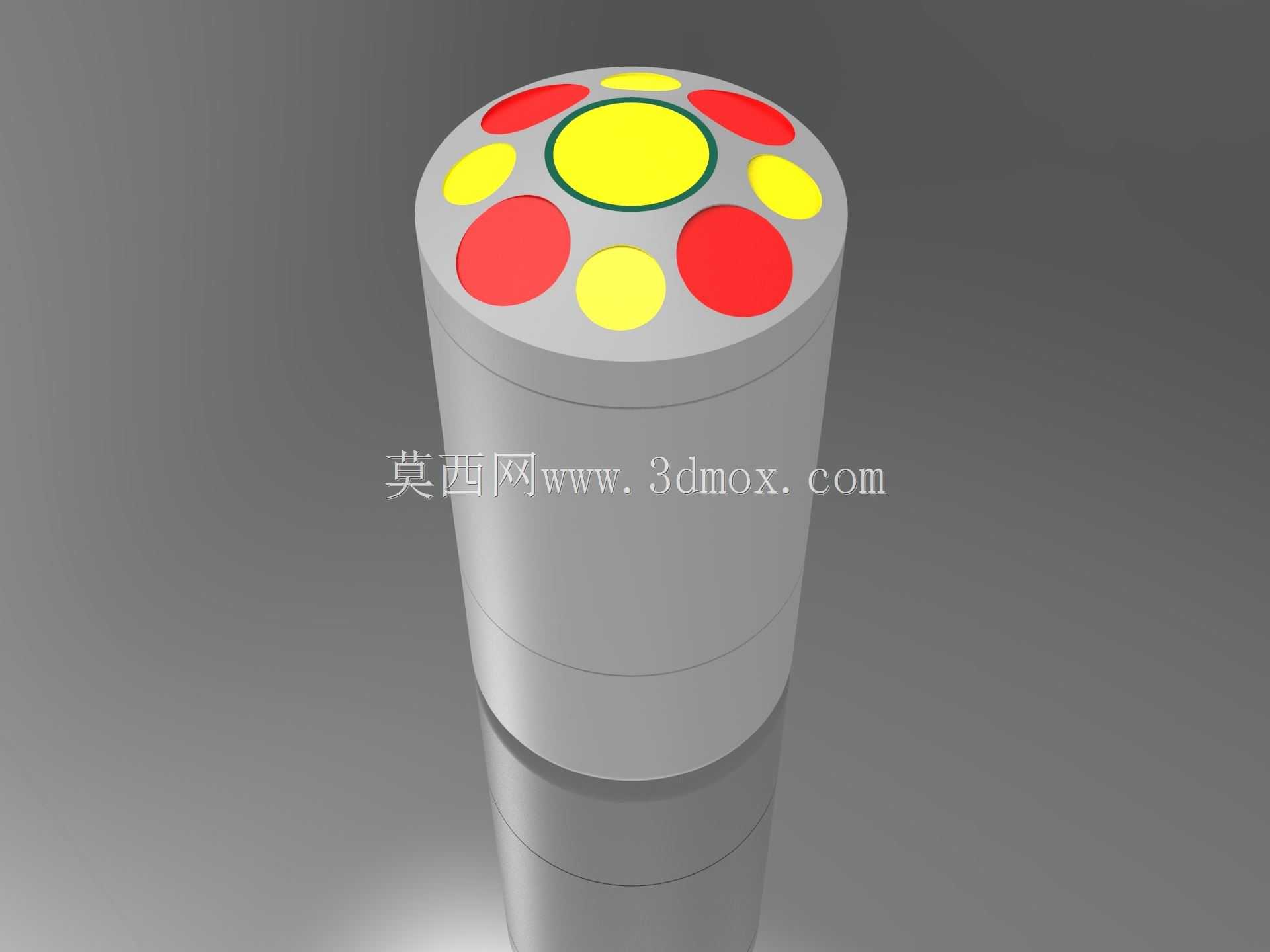

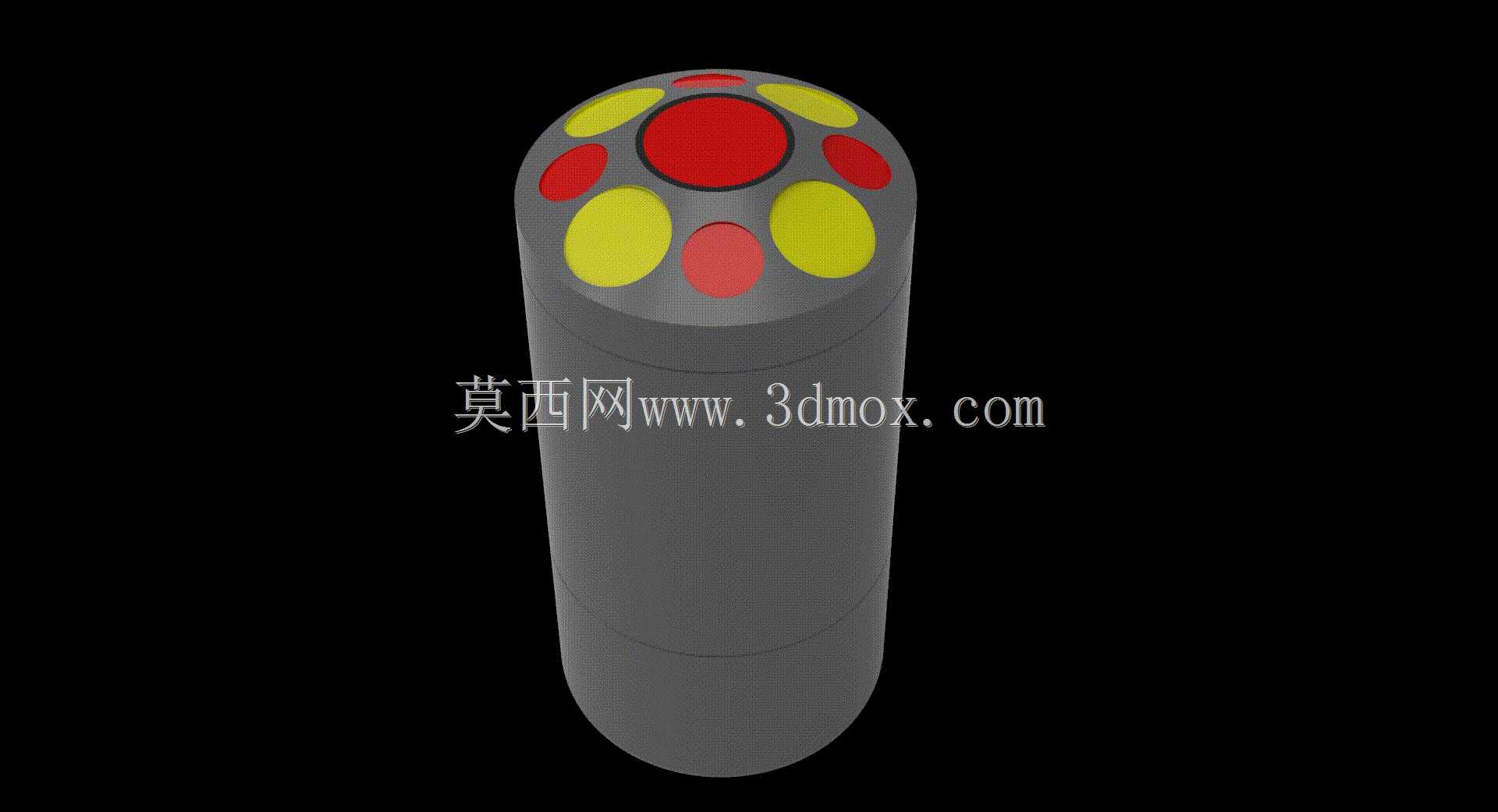

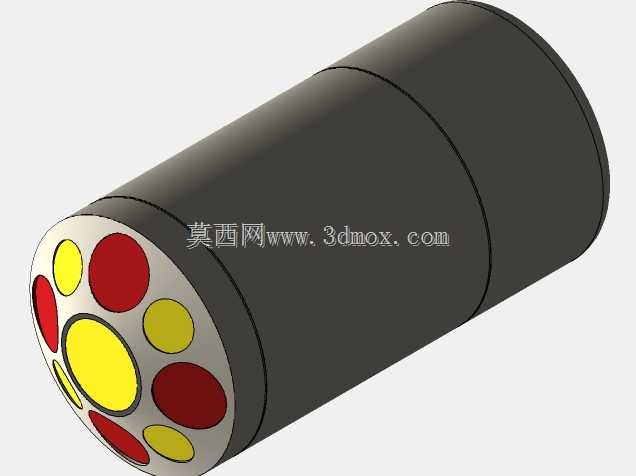

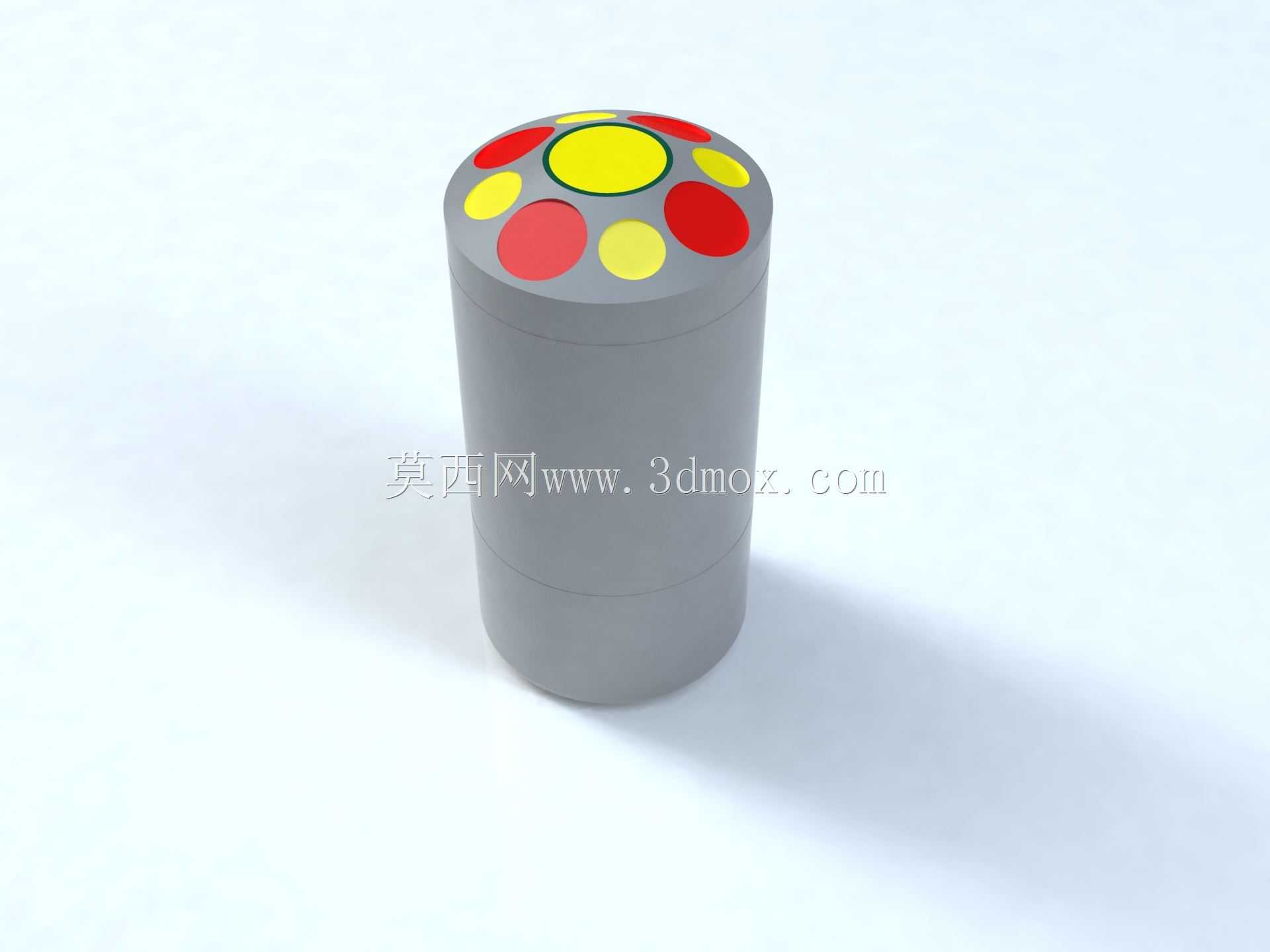

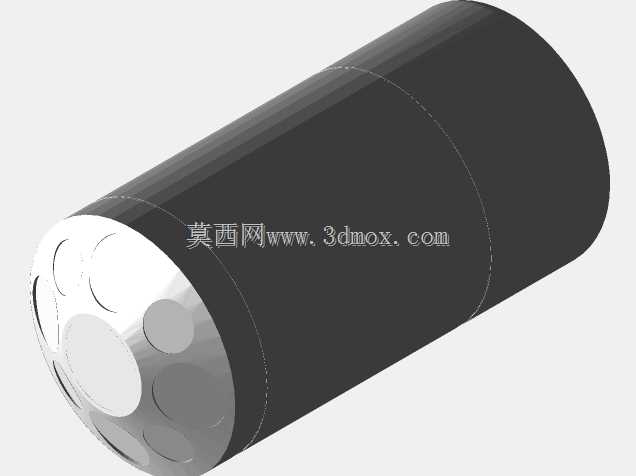

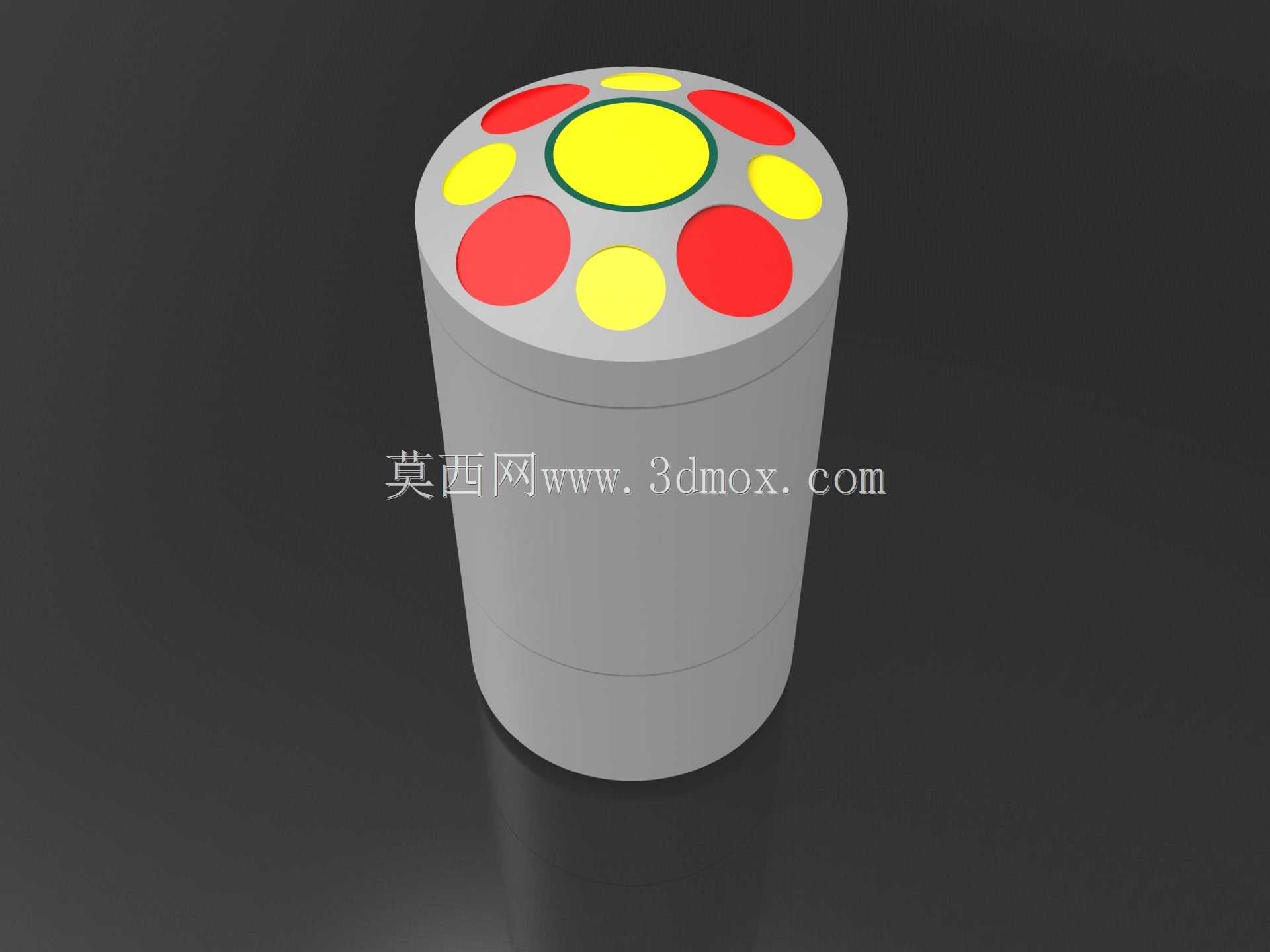

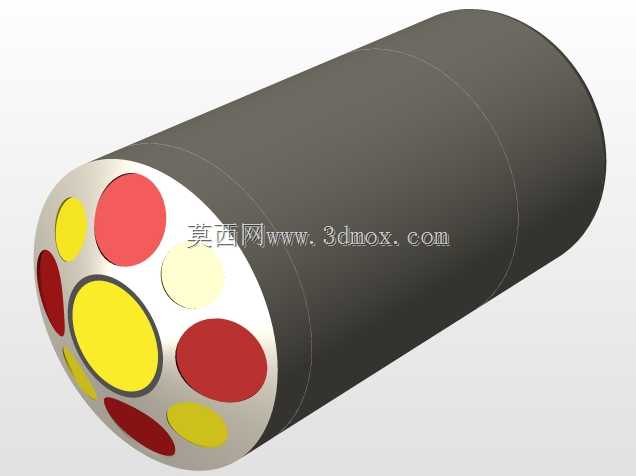

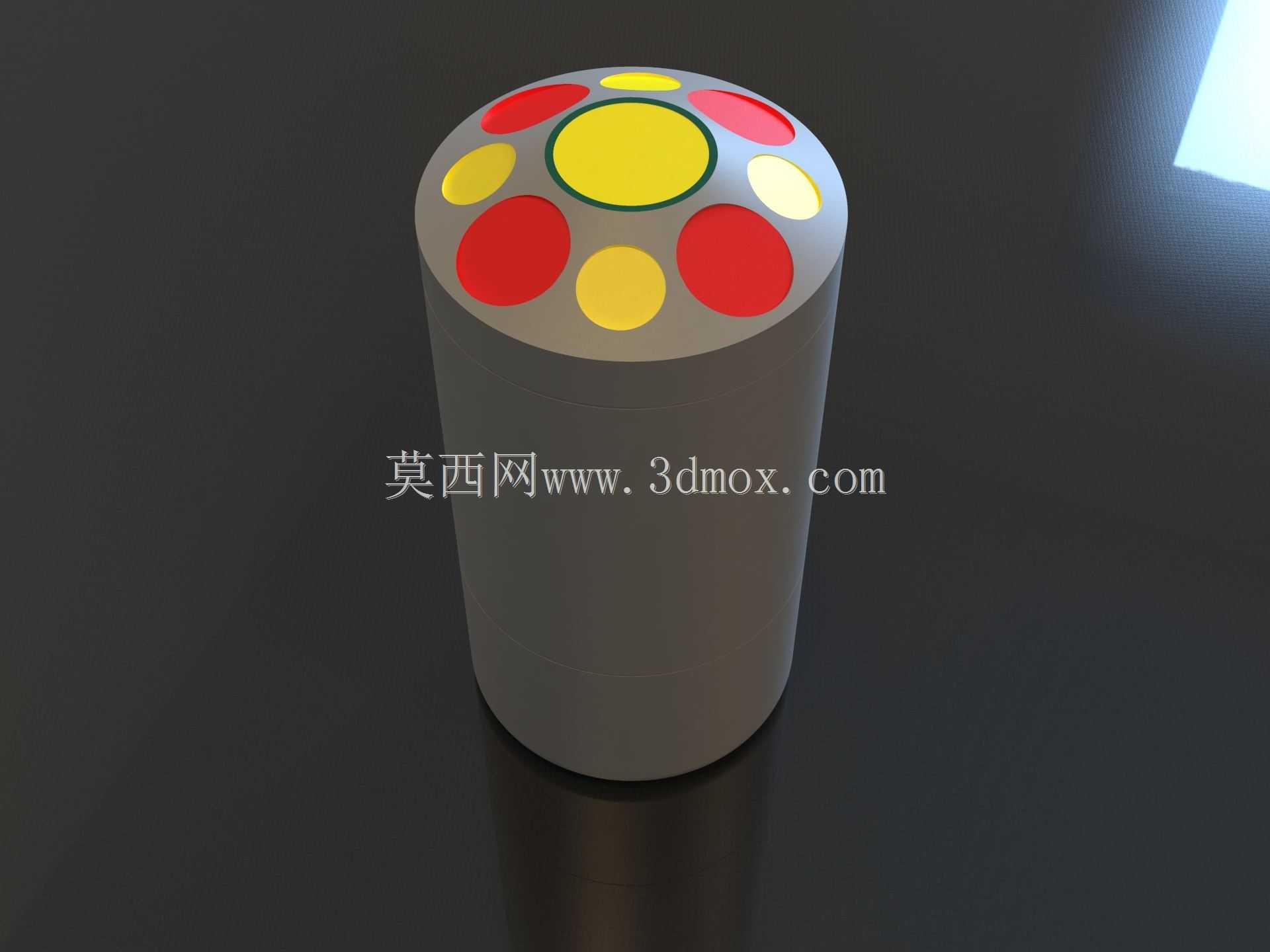

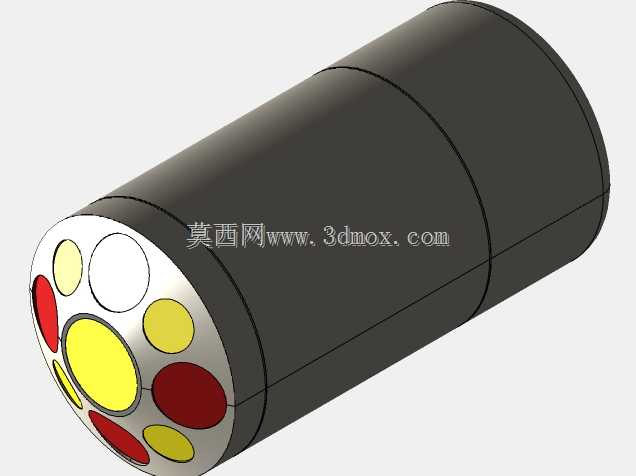

　　这款水下声学测量设备的建模，最初是在做近岸水文监测站配套设备选型时启动的，当时需要适配浅海、内河入海口区域的流速剖面连续监测场景，这类场景下设备需要长期浸没在含沙量较高的水体中，既要保证声学换能器的信号发射角度无遮挡，还要兼顾水下承压、防生物附着的结构需求。建模时先从换能器端的布局入手，顶端的多组换能器按照不同波束角要求排布，中心主换能器负责垂直方向的声信号收发，周围环形分布的多组换能器按照固定倾角安装，确保能覆盖不同水层的流速矢量采集，每个换能器的安装沉台都做了0.2mm的公差预留，方便后续封装时填充密封胶层，避免水压变化下出现渗漏。柱形主体的直径控制在120mm，整体长度控制在380mm，

　　这个尺寸边界是参考了现有浮标挂载平台的安装卡箍尺寸确定的，设备外壁做了两道环形凹槽，刚好适配标准不锈钢卡箍的安装位置，不需要额外定制安装支架就能直接固定在浮标底部、测船舷侧或者水下固定桩上，安装时只要保证换能器端面垂直朝下，就能满足测量的姿态要求。建模过程先绘制主体圆柱的基础轮廓，抽壳时按照100米水深的承压要求设置了8mm的壁厚，内壁预留了电路板、电池模块的安装卡槽，卡槽位置避开了换能器的走线通道，每根换能器的信号线都有独立的走线槽，避免信号之间出现串扰。顶端的换能器排布完成后，在端面边缘做了R3的圆角过渡，减少水下投放时水流对设备姿态的冲击，同时避免尖锐棱角在布放过程中刮伤作业人员的防护装备。

　　设备尾部设计了标准的水密接插件安装位，接插件端面和主体尾部的平面齐平，接插件周围预留了密封O圈的安装槽，槽宽和槽深按照O圈的线径做了15%的压缩量设计，保证反复插拔后依然能满足IP68的密封要求。实际应用中，这类设备可以在不扰动流场的前提下，一次性获取不同水层的三维流速、流向数据，相比传统的转子式流速仪，没有运动部件磨损的问题，长期水下工作的维护周期能拉长到6个月以上，建模时特意把所有易损的密封结构都做了独立的零件拆分，方便后续维护时单独更换密封件，不需要拆解整个设备主体。渲染阶段给主体外壳赋予了哑光灰色的工程塑料材质，换能器端面按照不同功能做了颜色区分，方便生产装配时快速识别不同倾角的换能器，避免装错角度导致波束覆盖范围出现偏差。整个建模过程没有做多余的装饰性结构，所有的外形特征都是围绕功能需求、安装需求、密封承压需求设计的，柱形的主体结构在水流中受到的冲击力更小，能减少水流带来的姿态晃动，保证流速测量的精度。
