带外涵道四叶推进器叶轮结构设计

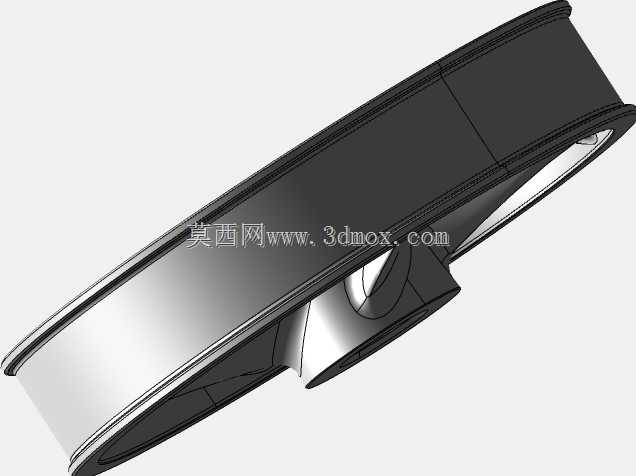

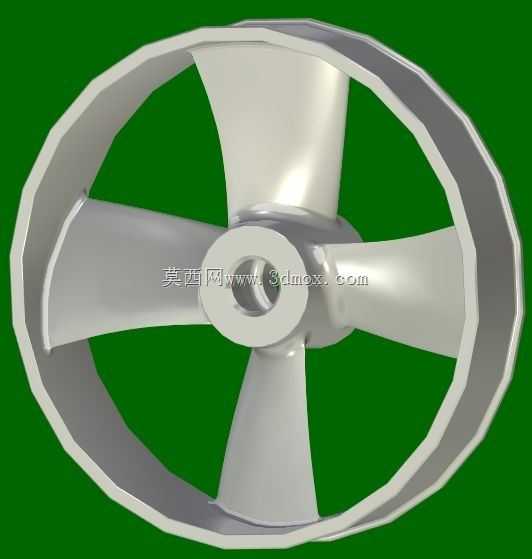

这类带外涵道的四叶推进叶轮，常应用在小型水下潜航器、涵道式风机、低空小型无人飞行器的动力端，相比无外涵道的裸露螺旋桨，外涵道结构既可以约束叶尖流场减少涡流损耗，也能避免桨叶剐蹭外部障碍物，提升运行安全性，在狭小空间作业的动力设备上适配性更强。从结构设计逻辑来看，整个叶轮分为中心桨毂、四片均匀分布的桨叶、外围环形涵道三个核心部分，中心桨毂预留的轴孔是和动力输出轴配合的安装位，设计时需要匹配对应输出轴的直径公差，同时预留键槽或者顶丝固定的结构位置，保证动力传输过程中不会出现打滑松脱。桨叶的翼型截面是经过流体仿真优化的，从叶根到叶尖的弦长、扭转角呈渐变分布，叶根位置厚度更大，用来承载旋转过程中的离心载荷与流体冲击载荷，叶尖位置和外涵道内壁保留极小的装配间隙，既避免旋转过程中出现剐蹭，也能减少叶尖泄漏流带来的效率损失。外涵道的截面采用翼型修型，不仅起到结构防护作用，本身也能产生一定的附加推力，提升整体动力效率。建模过程中，首先确定中心桨毂的基准轴与基准面，绘制桨毂的回转截面通过回转特征生成基体，之后在对应基准面上绘制单片桨叶的翼型截面轮廓，通过投影、放样、曲面加厚的方式生成单片桨叶实体，对叶根和桨毂的衔接位置做圆角过渡处理，避免应力集中，之后通过圆周阵列特征生成均匀分布的四片桨叶，再以外围基准圆为基础绘制涵道的截面轮廓，回转生成环形涵道结构，最后对所有衔接位置做几何连续性检查，修正曲面褶皱与尖角位置，保证整个模型的几何公差满足后续3D打印或者数控加工的要求。安装边界上，需要保证整个叶轮的旋转同轴度，涵道的安装定位要和动力轴保持同心，避免旋转过程中出现动不平衡量，引发设备振动，桨叶的动平衡校正需要在建模阶段就对质量分布做初步核算，减少后续实物校平衡的工作量。这类叶轮在实际使用中，根据应用介质的不同，桨叶的扭转角、弦长参数会做对应调整，水下使用的版本桨叶面积更大、扭转角更小，适配水的高密度介质特性，空气介质下使用的版本桨叶相对更薄、扭转角更大，适配空气的低密度高流速特性，建模时可以通过参数化关联的方式，快速调整对应参数生成不同工况适配的结构版本。
