船舶动力推进用六叶螺旋桨结构设计

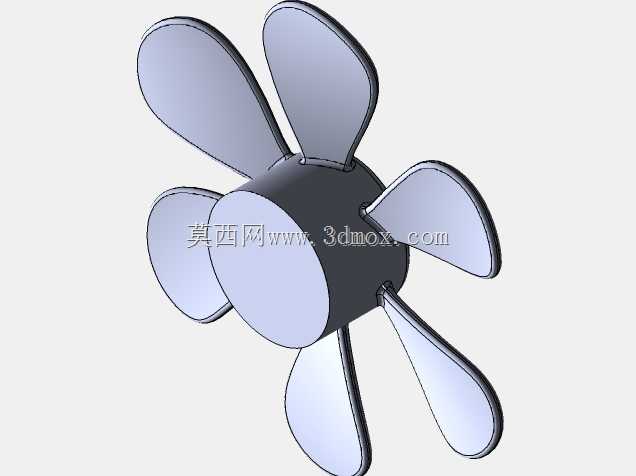

　　做船舶推进系统配套设计时，这类六叶螺旋桨的适配场景多集中在中小型内河作业船、休闲游艇以及低速重载的工程作业艇上，和常规三叶、四叶桨相比，六叶结构在相同主机转速下能输出更平顺的推力，桨叶划过水体的脉动压力更小，能有效降低船体尾部的结构振动与航行噪音，尤其适合对乘坐舒适性有要求的客艇、以及搭载精密探测设备的作业船使用。实际选型时要匹配艉轴的安装锥度、轴径尺寸，还要预留桨叶与舵叶、船体尾封板的安全间隙，避免满舵或者船体发生形变时桨叶剐蹭船体结构，桨毂的锥孔长度、键槽尺寸要完全对应艉轴的配合段参数，端面的锁紧螺纹规格要匹配轴端的固定螺母，保证航行时螺旋桨不会出现轴向窜动。建模时先确定螺旋桨的盘面比、叶数与螺距参数，先绘制桨毂的回转基体，

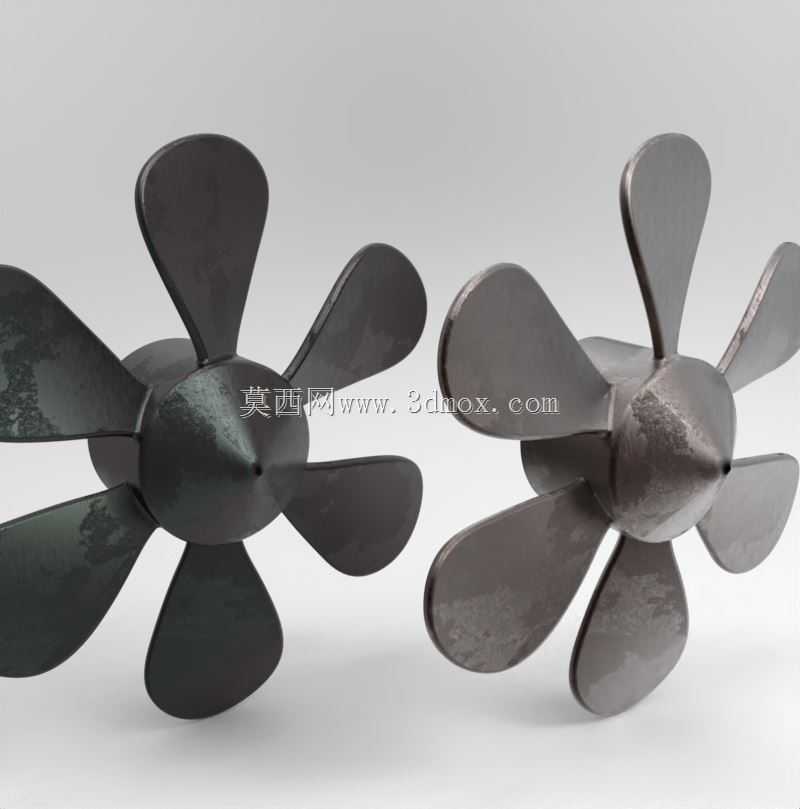

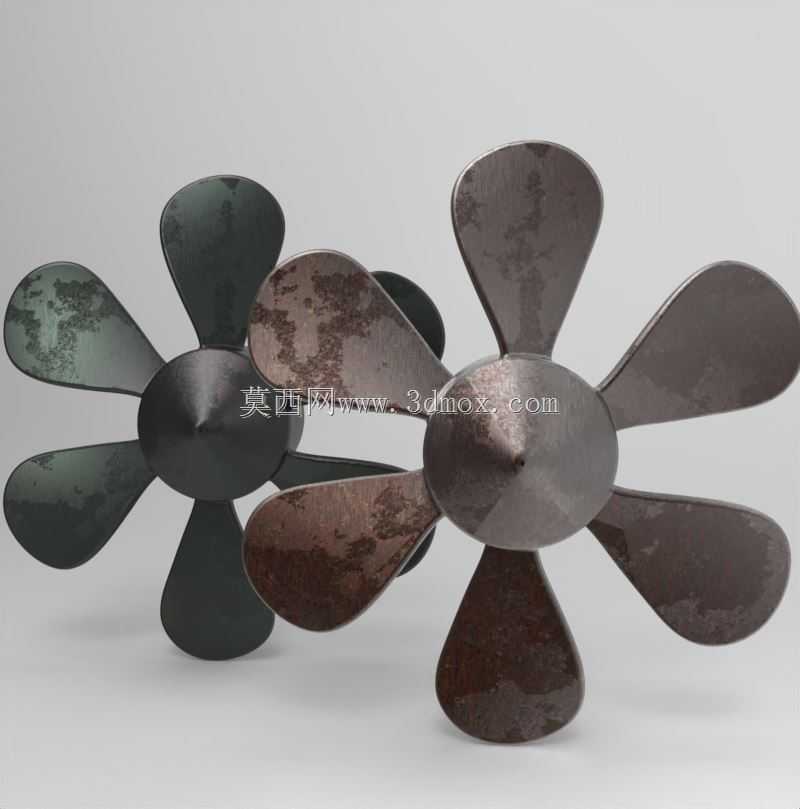

　　确定好锥孔、键槽、端面锁紧结构的尺寸边界，再根据翼型剖面数据绘制单个桨叶的轮廓，从叶根到叶梢依次调整不同半径处的翼型厚度、螺距角与侧斜角度，保证桨叶的导边、随边过渡顺滑，没有应力集中的尖角结构，单个桨叶完成后通过圆周阵列得到其余五片桨叶，再对桨叶和桨毂的衔接位置做圆角过渡处理，减少水流在根部的紊流损失。建模完成后要做干涉检查，确认桨叶转动范围内没有和周边艉部结构发生干涉的区域，再对桨叶表面做曲面光顺处理，保证曲面的曲率连续，后续导入渲染环节时可以直接赋予金属材质模拟实际铸造后的桨体效果。这类螺旋桨在实际使用中，叶梢的线速度最高，也是最容易发生空泡腐蚀的位置，设计时会适当加厚叶梢的边缘厚度，同时优化叶切面的压力分布，延缓空泡的产生，提升螺旋桨的使用寿命，桨毂的前端会做导流帽的安装位，减少桨毂前端的水流阻力，让来流更平顺地进入桨叶工作面，提升整体推进效率。
