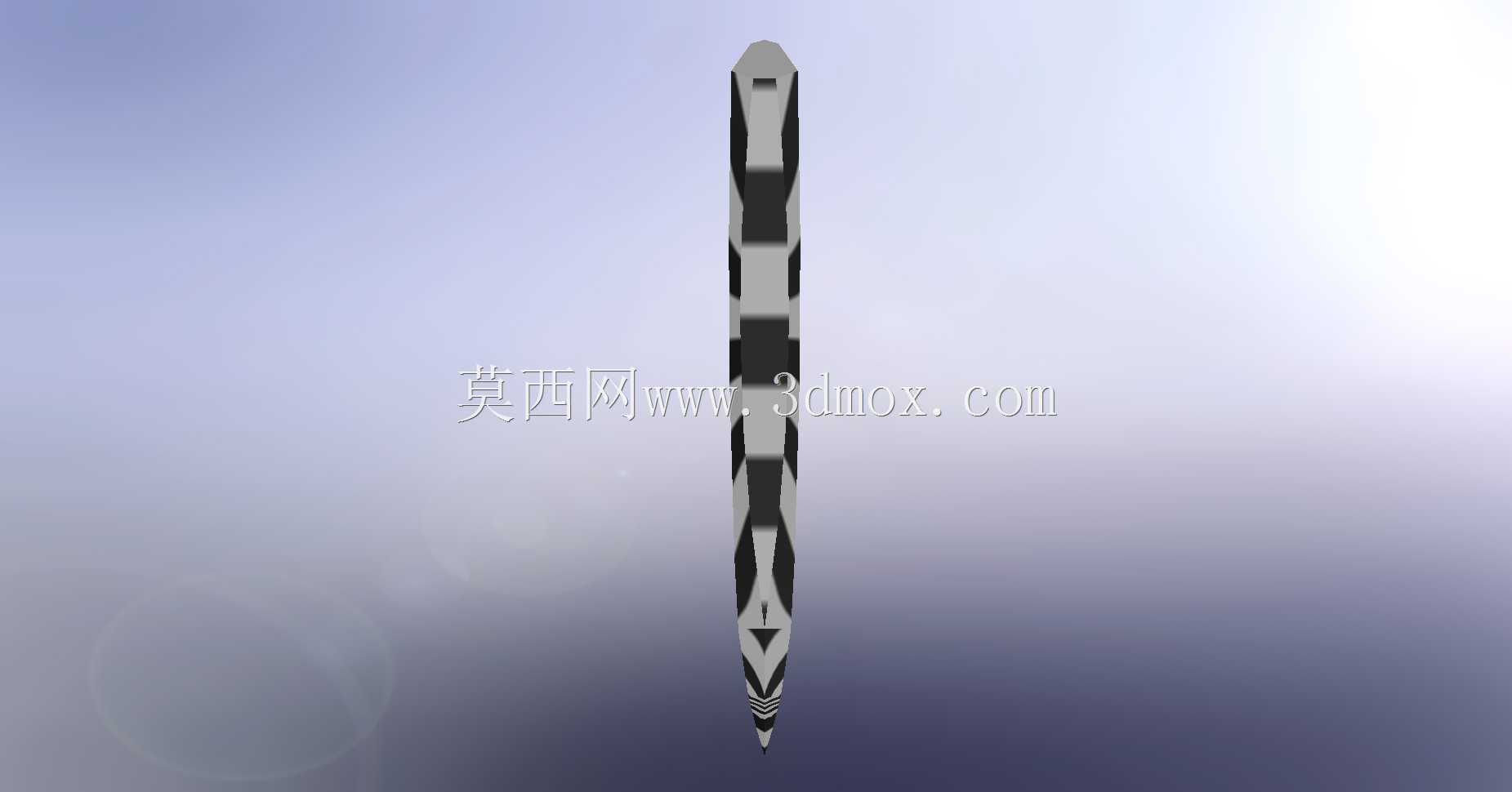

双体船赫尔-5船体结构三维设计

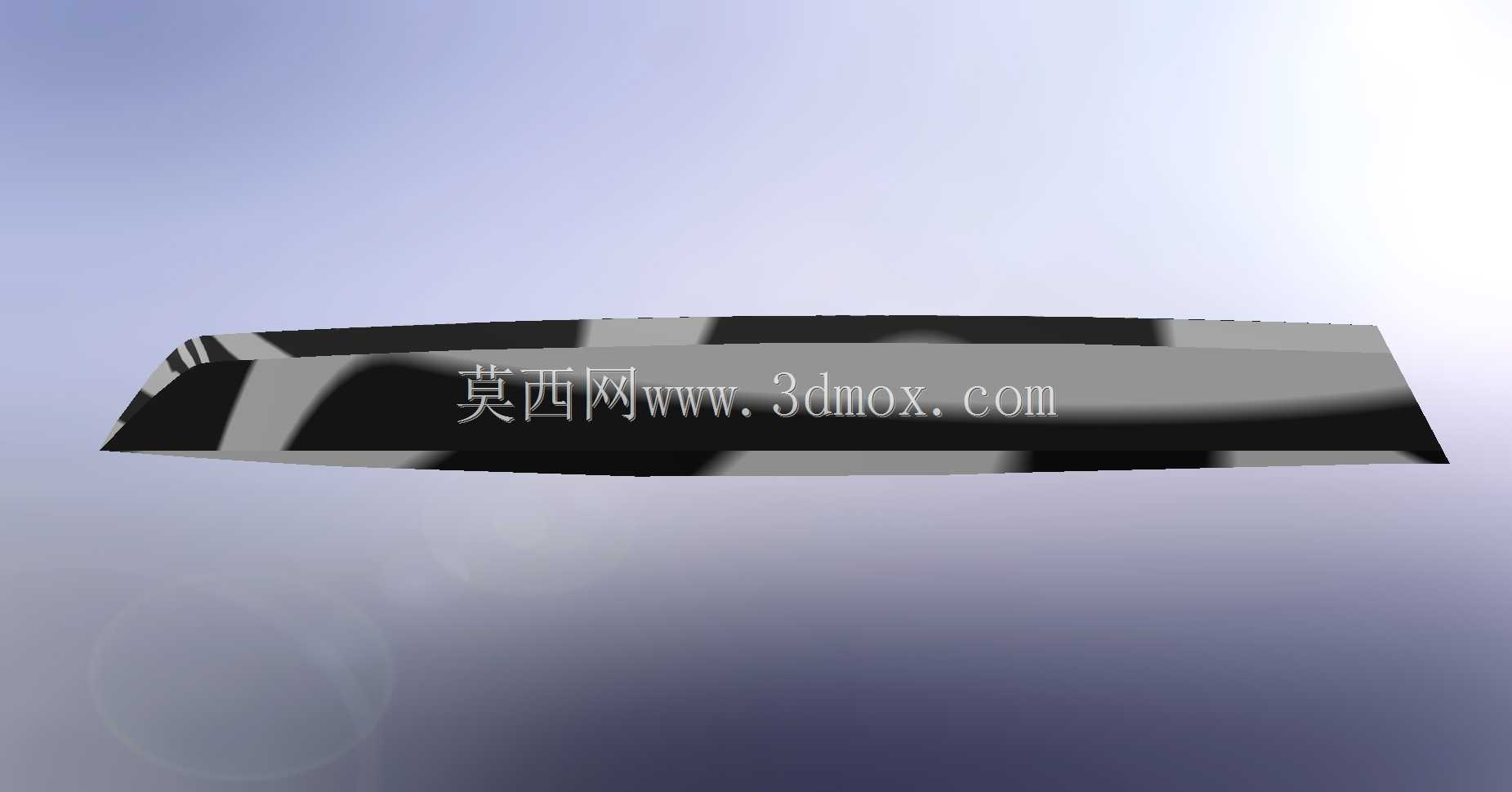

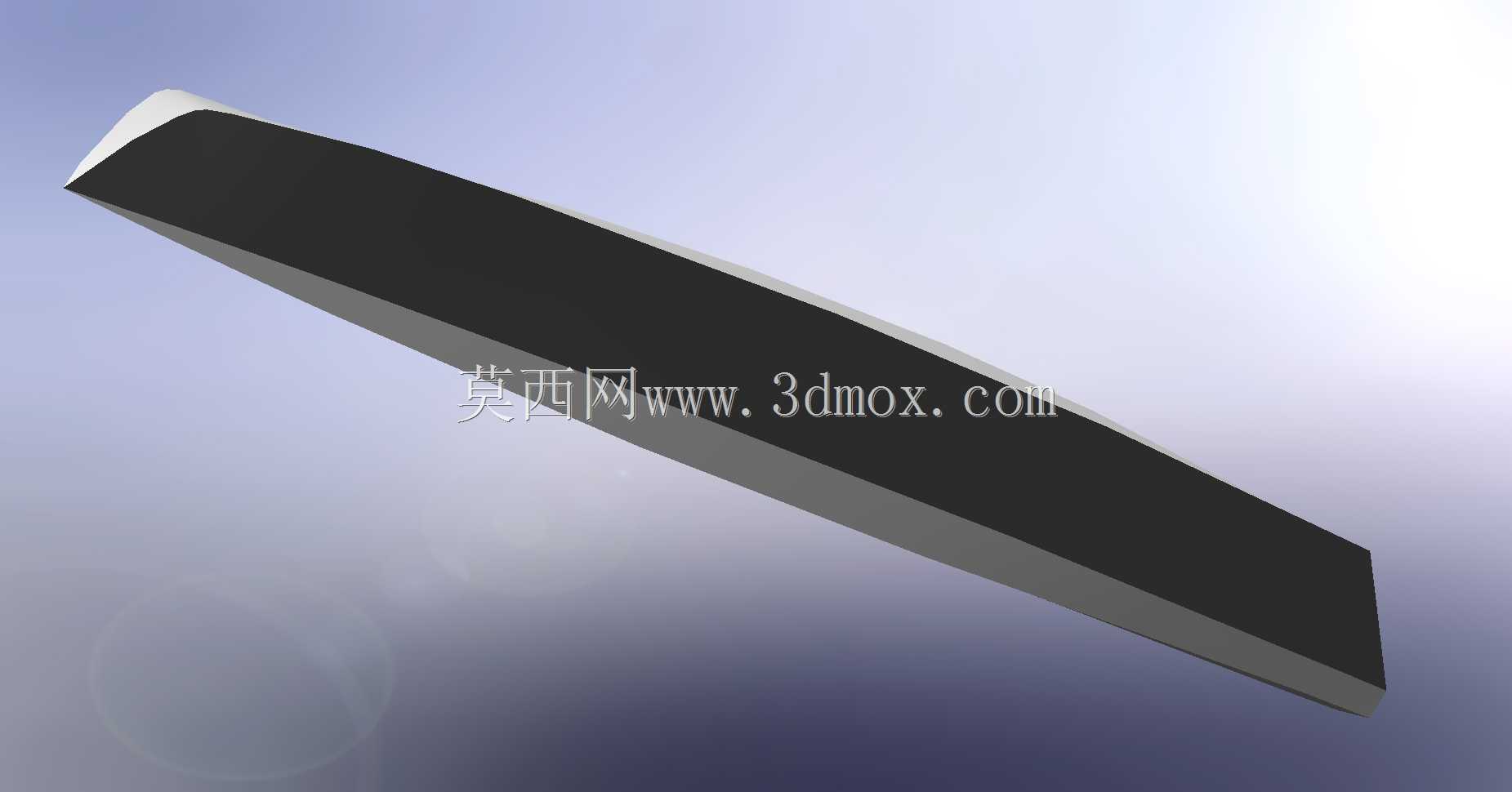

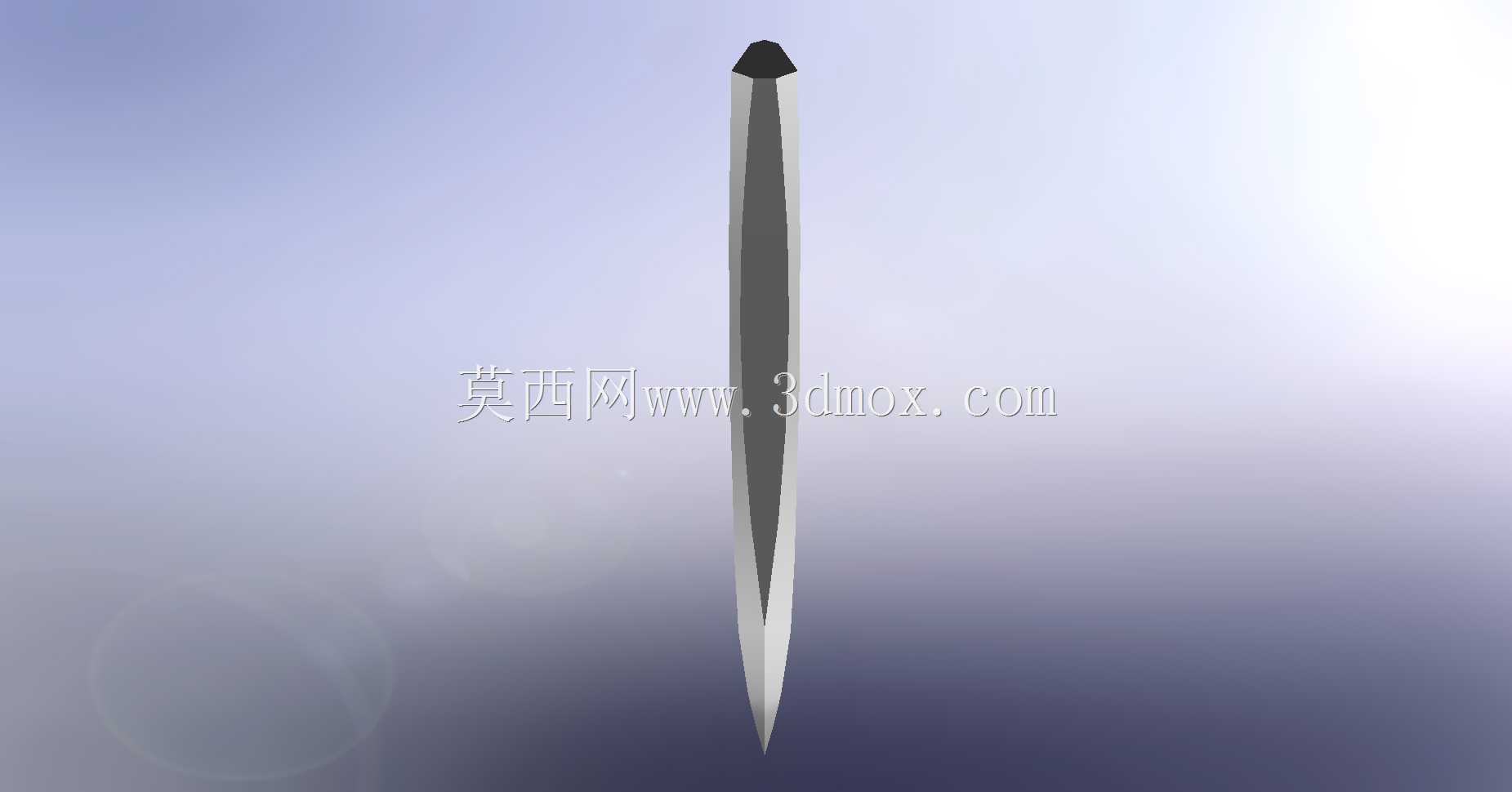

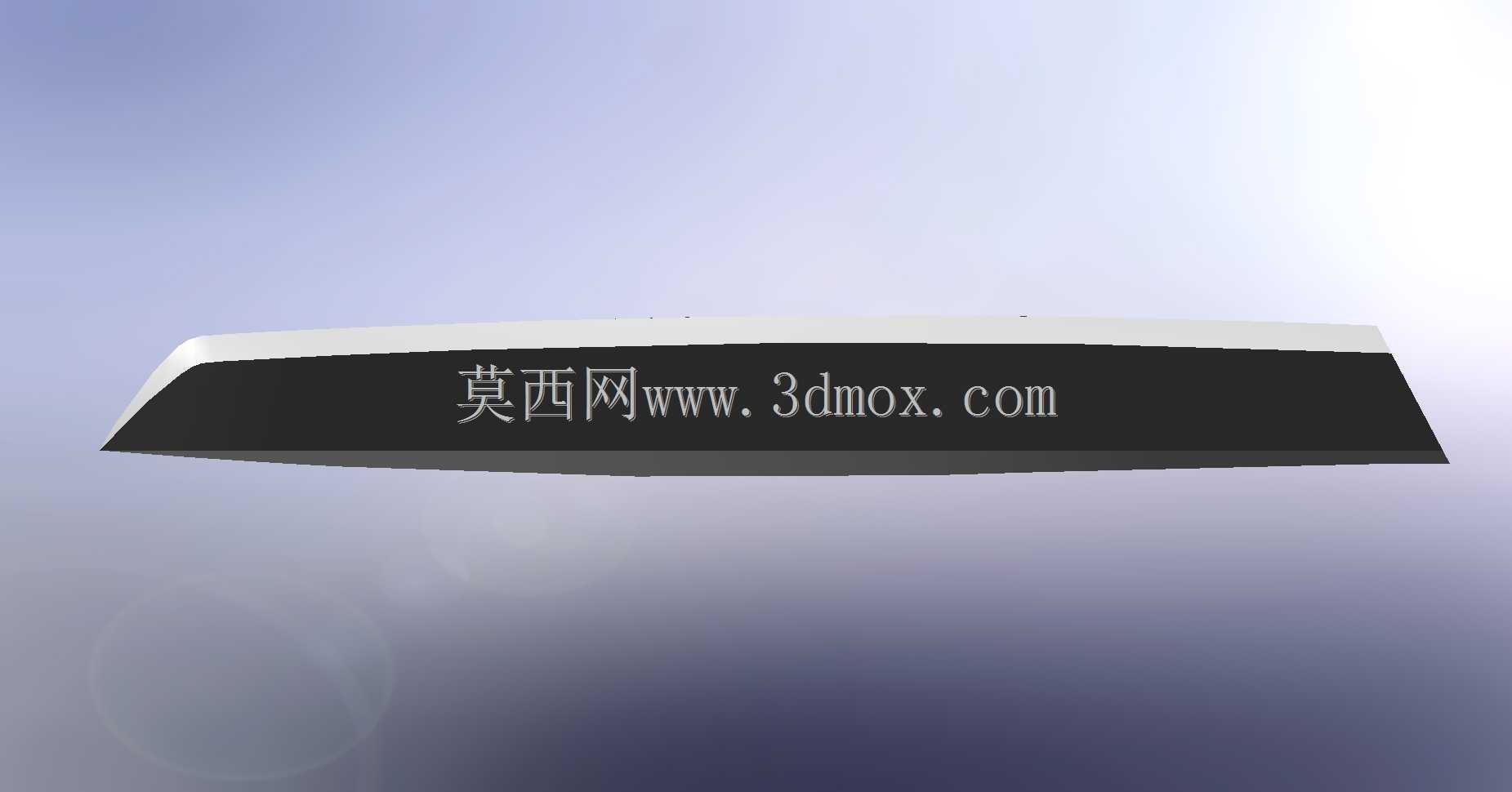

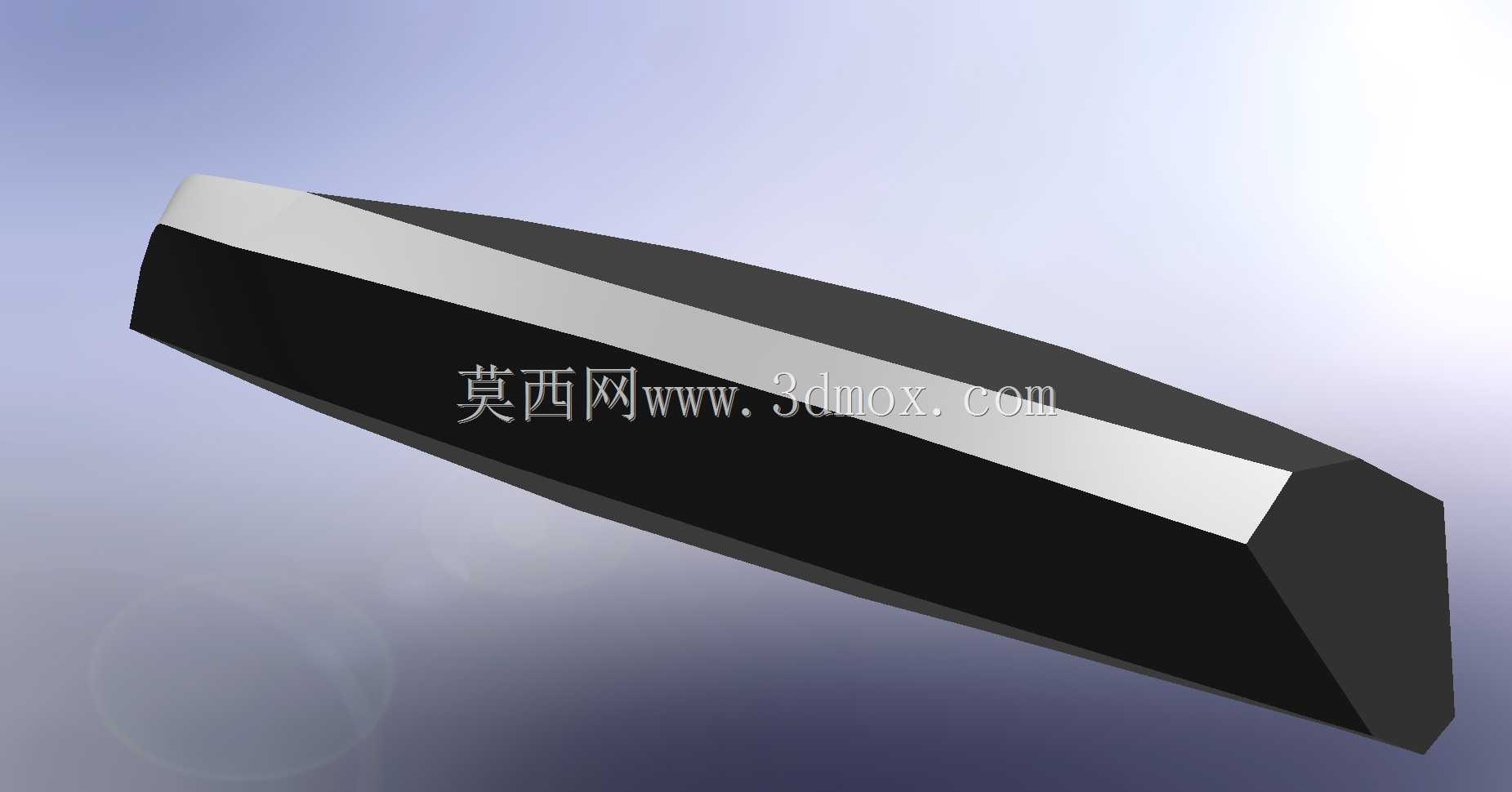

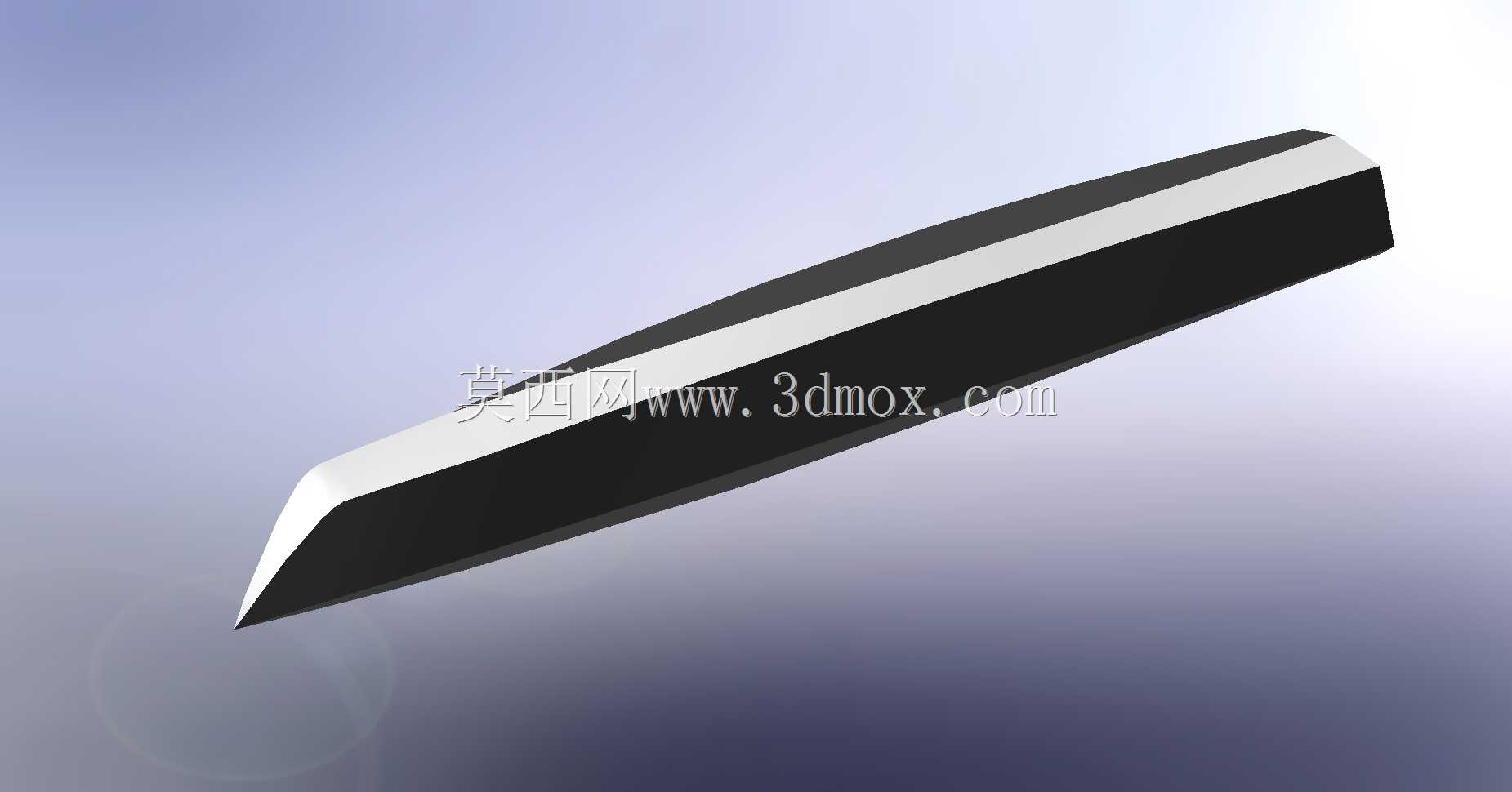

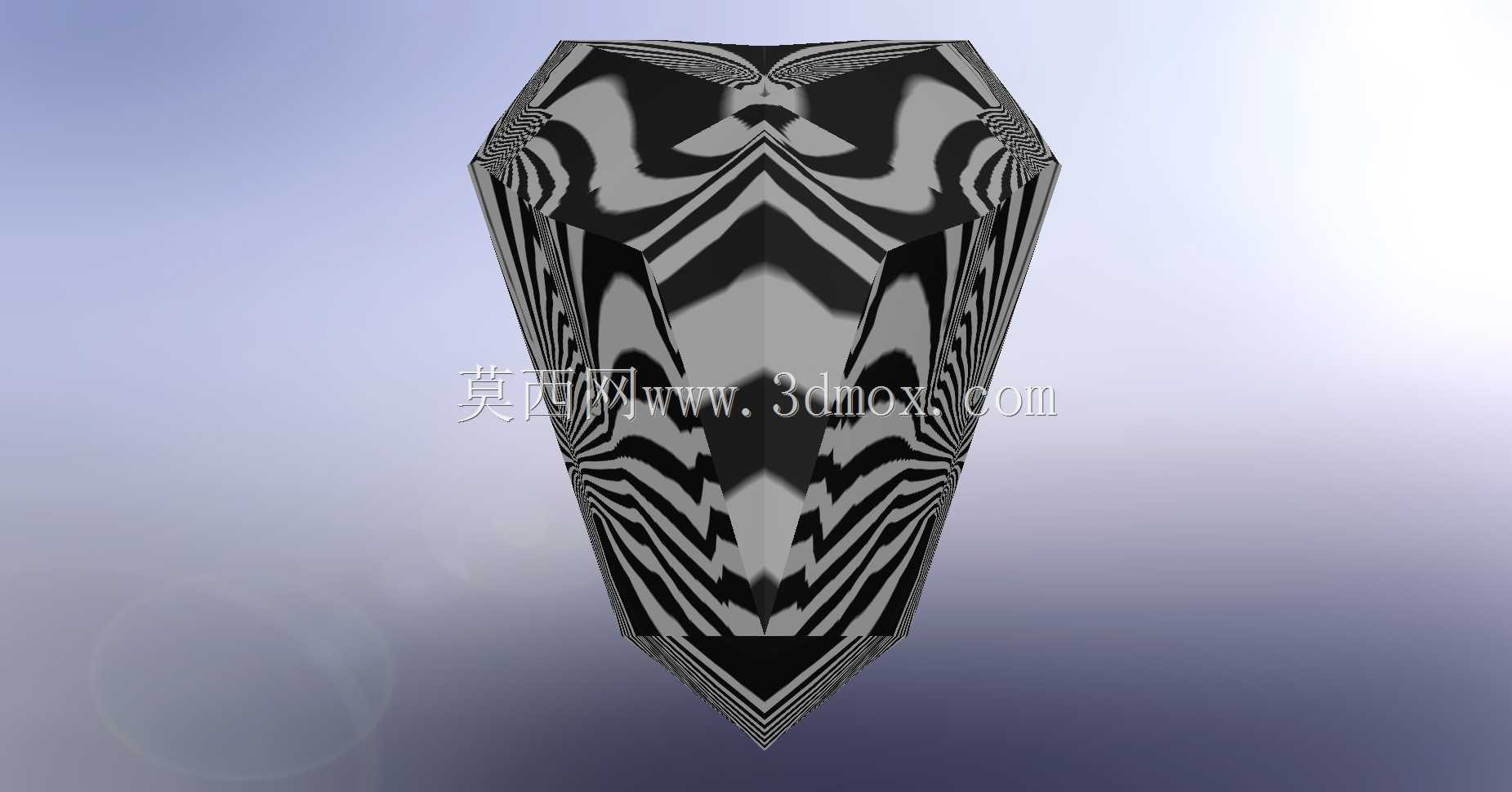

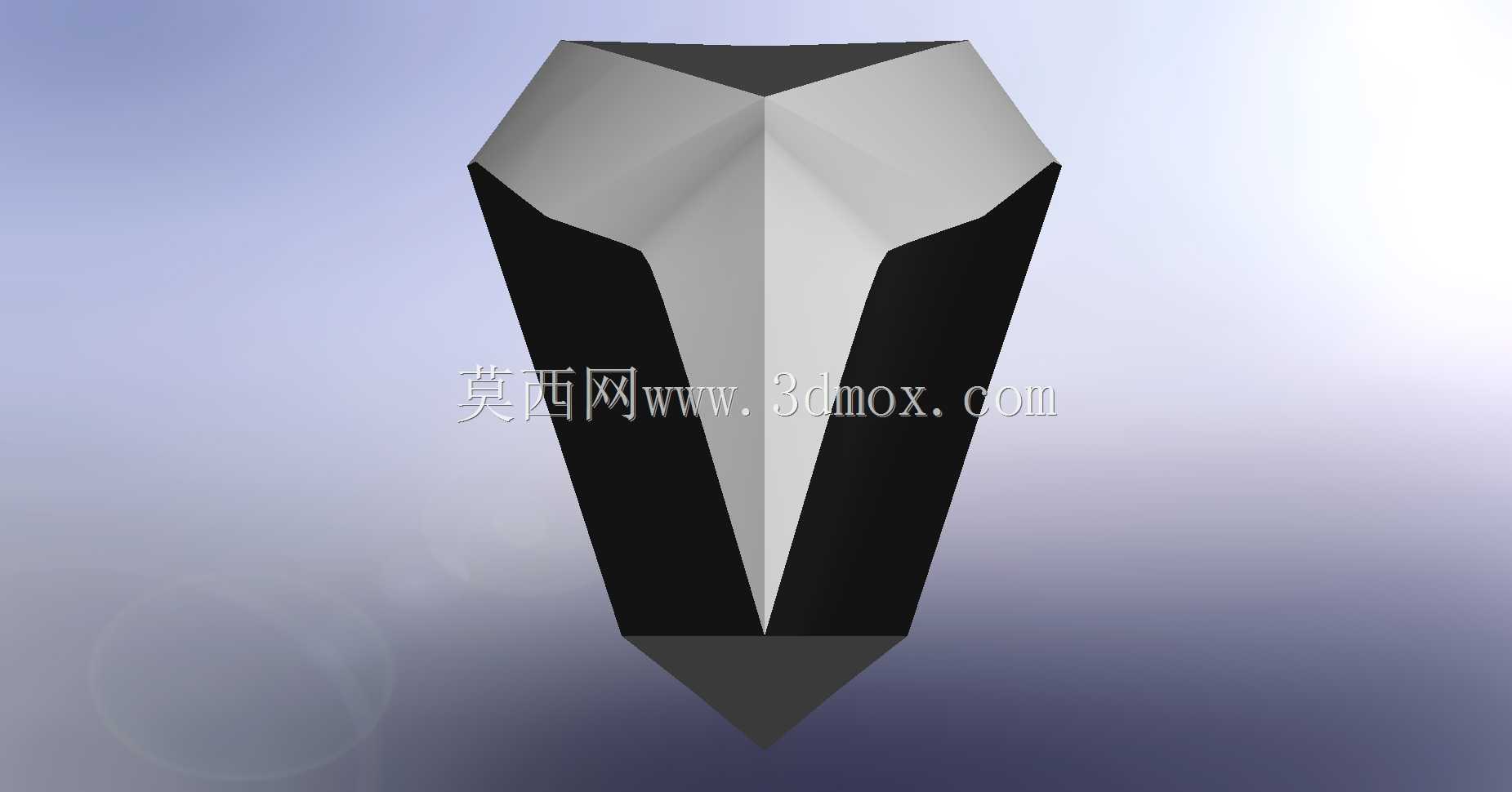

在做这款双体船型的结构设计时，最先要锚定的是近岸浅水区的通行需求，这类船型相比单体船，横向稳性优势突出，适合内河观光、近岸作业、小型水文勘测这类对航行稳定性要求高的场景，不会因为水面小幅波动出现过大的横摇，搭载人员或者轻型作业设备时的适配性更好。设计初期先确定片体的长宽比，两个片体的间距要兼顾阻力性能和甲板可用面积，间距过小航行时片体间的水流干扰会提升兴波阻力，间距过大则会增加整体结构重量，还会让靠泊时的占用宽度超出近岸码头的常规泊位边界。建模的时候先从单个片体的中纵剖面型线入手，先绘制龙骨线、舷墙顶线、设计水线这几个关键控制线，再通过放样生成单个片体的曲面，检查曲面的光顺度，避免出现局部曲率突变的区域，不然实际航行时会产生额外的紊流阻力。单个片体验证完曲面连续性之后，再通过镜像生成另一侧片体，之后搭建连接两个片体的连接桥结构，连接桥的底部要高出设计水线足够距离，避免航行时波浪直接拍击连接桥底部产生砰击载荷，连接桥和片体的衔接位置要做圆弧过渡，减少应力集中的问题。整个船体的外形做了切角式的艏部设计，相比常规圆弧艏，这种设计在浅水区航行时能更好地推开水面漂浮的杂物，减少杂物挂蹭船体的概率，同时艏部的斜升角经过调整，能在低速航行时降低艏部上浪的情况。建模过程中要反复核对各个位置的尺寸边界，片体的型深要满足干舷高度的规范要求，保证满载状态下也有足够的储备浮力，甲板区域的预留空间要能适配后续加装座椅、作业设备或者小型动力单元的安装需求，提前在连接桥位置预留好动力系统的安装基准面，方便后续的总装对接。完成整体曲面建模之后，还要做实体化检查，确认没有破面、重叠面的问题，各个结构的衔接位置厚度均匀，不会出现局部壁厚过薄影响结构强度的情况，后续如果要做仿真验证，也能直接导入模块做静水阻力、结构强度的相关计算，不用再做额外的模型修复工作。
