离心式流体输送用整体铣制叶轮结构

项目分类:3D模型 发布时间:2021-09-22 ID:280317
  • 离心式流体输送用整体铣制叶轮结构
  • 离心式流体输送用整体铣制叶轮结构
  • 离心式流体输送用整体铣制叶轮结构
  • 离心式流体输送用整体铣制叶轮结构

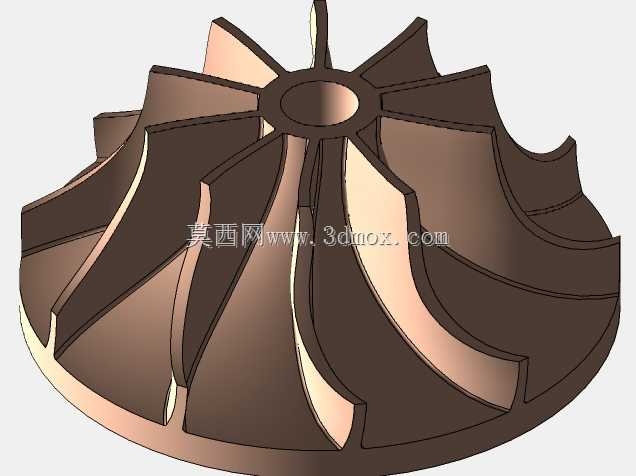

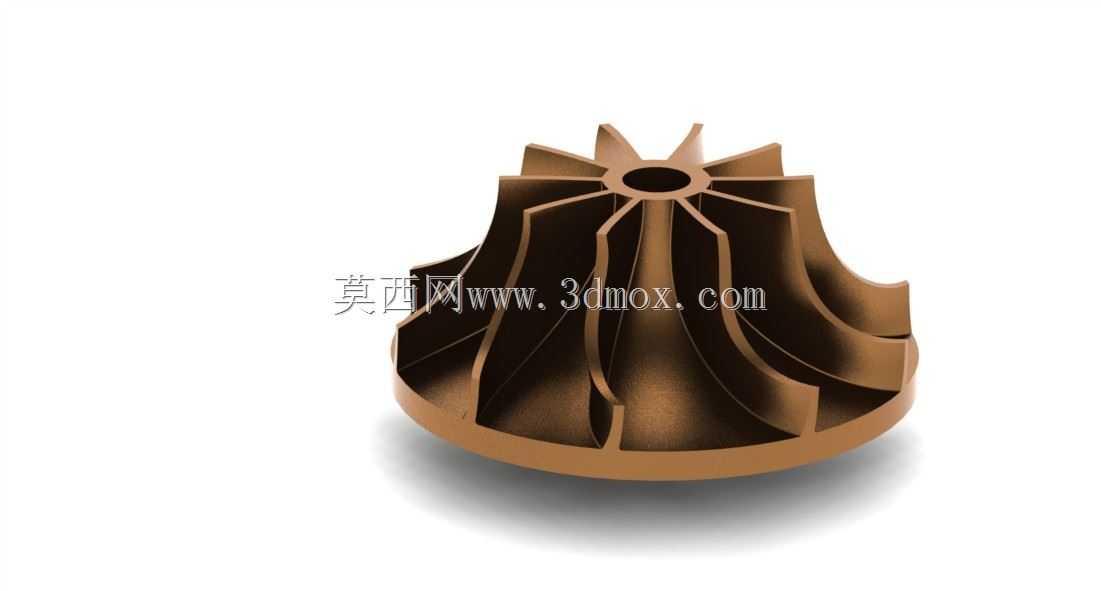

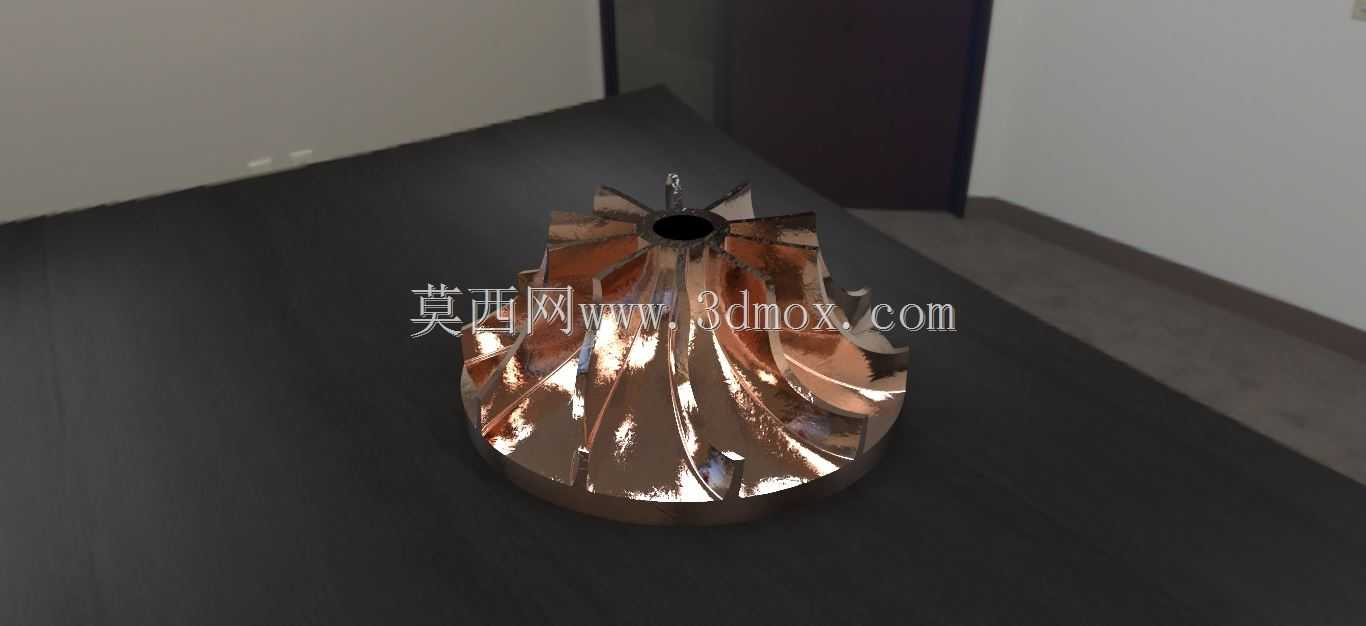

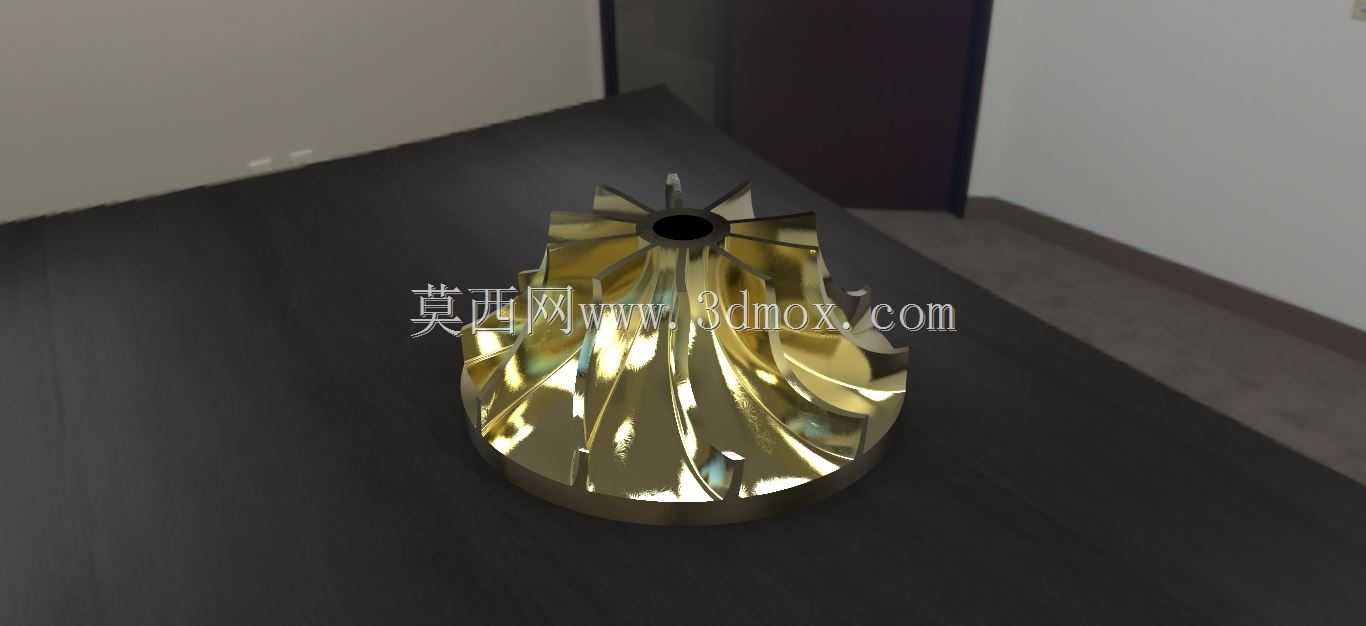

这类整体式叶轮常见于中小型离心压缩机、涡轮增压器以及高速离心泵的核心做功单元,和分体焊接叶轮相比,整体铣制的结构不存在焊缝应力集中问题,在高转速工况下的结构强度冗余更高,运行时的动平衡稳定性也更优,能适配15000rpm以上的持续运行场景,在化工流体输送、车用动力增压、工业透平设备里都属于核心做功部件。实际运行过程中,叶轮随主轴高速旋转,通过叶片型面对流经流道的介质做功,提升介质的压力能与动能,叶片的型线曲率直接决定了设备的运行效率,不合理的曲率设计会在流道内产生涡流、介质脱流问题,不仅会拉低整机效率,还会引发异常振动、叶片气蚀等故障。设计这类叶轮时,首先要结合设备的额定流量、压升参数确定叶轮的进出口直径、叶片入口安装角,入口端的叶片角度要匹配介质来流方向,避免入口冲击损失,叶片从入口到出口的曲率过渡要保证介质在流道内匀速加速,不能出现局部流速突变的区域;轮毂部分的锥度设计要兼顾减重与轴孔安装的配合长度,轴孔位置要预留键槽或者过盈配合的安装余量,外缘的轮盖侧要和壳体的密封环形成微小配合间隙,减少介质的回流损失。建模阶段先绘制子午面流道的轮廓线,确定轮毂与轮盖的回转曲面,再通过翼型坐标点生成单个叶片的曲面,阵列后完成叶片与轮毂的合并,之后对叶片进出口边做圆角过渡处理,降低应力集中系数,最后完成轴孔、键槽的切除特征,建模过程中要随时检查叶片曲面的光顺性,避免出现局部褶皱、曲率突变的面,否则后续数控加工时会出现刀路跳刀,加工出来的叶轮流道表面粗糙度达不到设计要求,直接影响实际运行效率。尺寸边界上,这类小尺寸高速叶轮的外径通常控制在80-200mm区间,轴向安装尺寸要匹配主轴的悬臂长度,轴孔公差要按照H7的精度设计,和主轴配合后要保证端面跳动量控制在0.02mm以内,避免高速运行时出现不平衡量引发的整机振动。
