彩虹滑翔伞式急救空投伞具结构设计

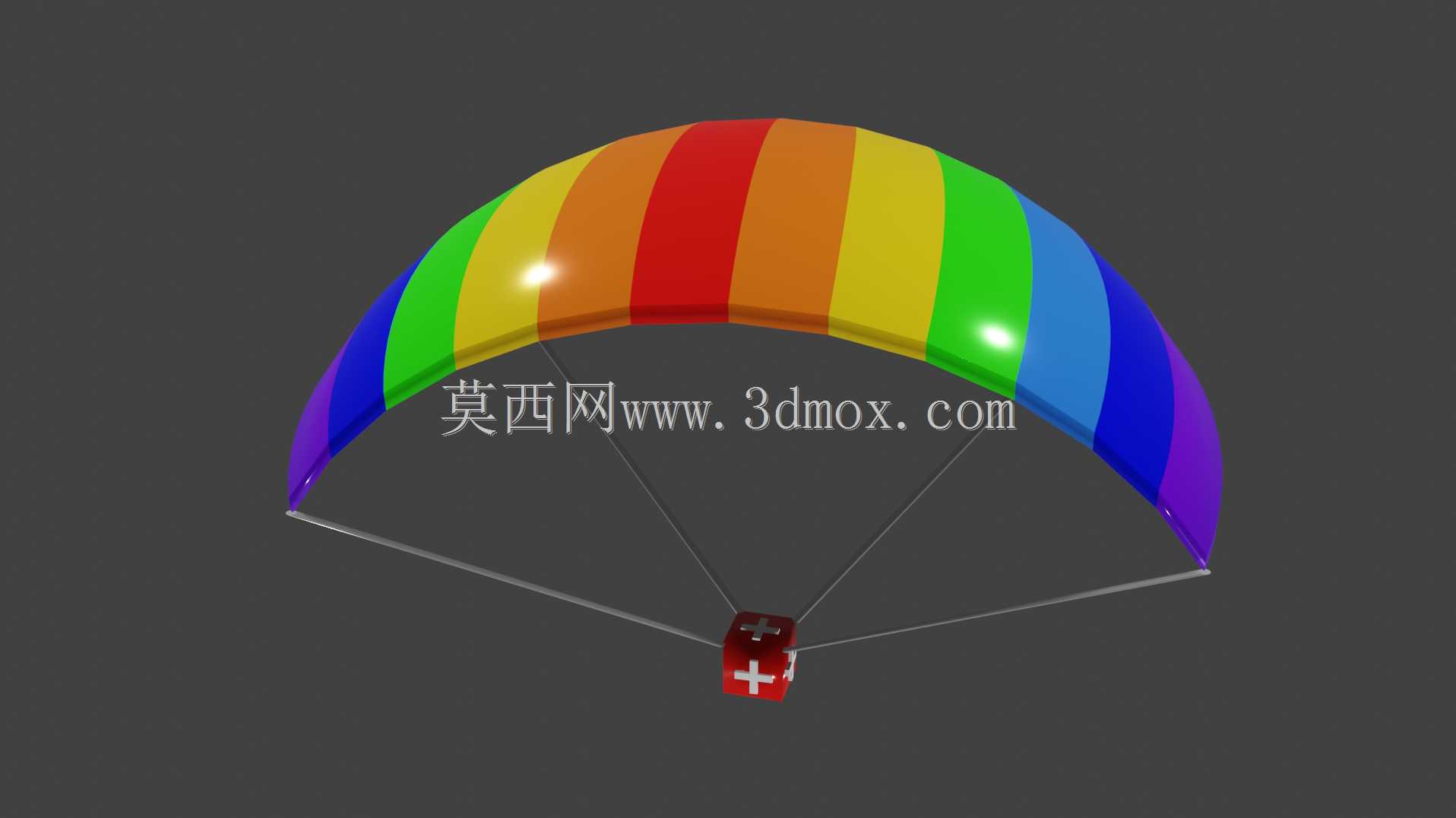

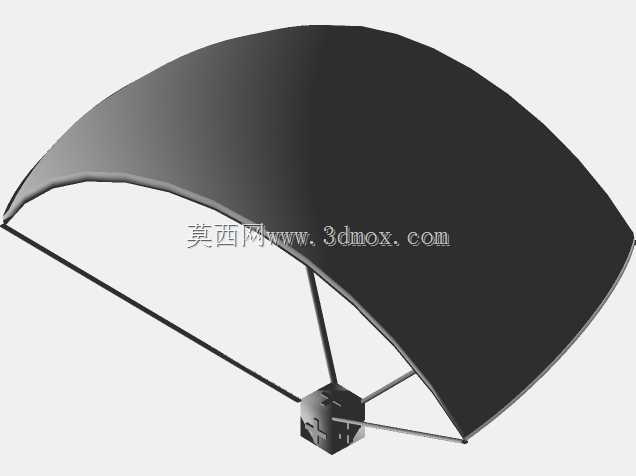

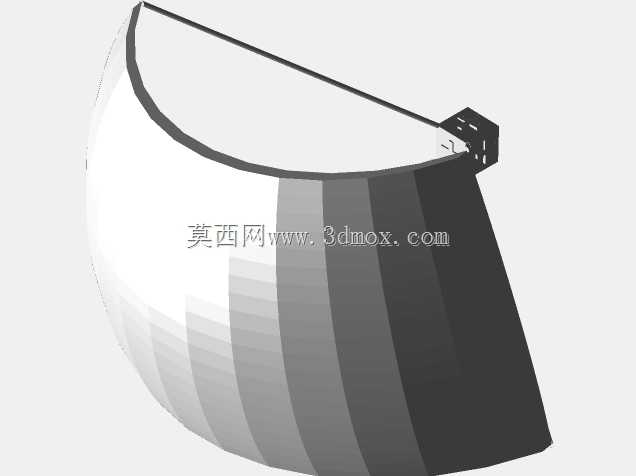

这类滑翔伞结构的空投伞具，常应用在野外应急救援、偏远地区医疗物资投送场景，相比传统圆形降落伞，它具备一定的滑翔比，能在投放后通过伞翼的气动特性调整落点偏差，减少物资在复杂地形的散落概率，尤其适合山地、丛林等车辆难以抵达区域的小件医疗用品投送。从功能特性来看，伞翼采用多气室分隔设计，充气后能维持稳定的翼型剖面，伞绳采用等长对称排布，连接下方的载荷挂点，挂点位置做了偏心调整，保证伞具挂载物资后能维持合适的迎角，不会出现失速或者侧翻的情况。设计初期先确定载荷上限，结合常用急救包、小型医疗耗材的重量范围，反推伞翼的展开面积，再根据滑翔比要求确定翼展和弦长的比例，伞翼的弧度参考成熟冲压翼伞的翼型曲线，保证充气后上下翼面的压差能提供足够升力，同时控制伞绳的长度，避免过长导致伞具开伞响应滞后，过短则会干扰伞翼的气动外形。建模时先绘制伞翼展开状态的曲面轮廓，通过曲面偏移做出上下翼面的厚度，再分割出独立的气室隔层，每段隔层做圆角过渡避免应力集中，伞绳部分采用扫掠特征，按照实际排布的连接点逐根绘制，保证每根伞绳与伞翼、挂点的连接位置完全对称，挂点部分做了加强凸台结构，模拟实际使用中的织物加强片，避免载荷集中导致伞绳脱落。外形上伞翼采用多色分段设计，一方面是提升空中可见度，方便地面人员快速定位落点，另一方面不同颜色的分段也能在装配调试时快速对应伞绳的连接位置，减少装配出错概率。安装边界上，挂点下方预留了标准的快挂接口，能适配常见的空投物资吊袋，不需要额外改装挂具，伞翼折叠后能收纳进直径20厘米的收纳袋，方便随救援物资一同储运。建模过程中先完成单个气室的结构验证，再阵列得到完整伞翼，之后通过装配约束将伞绳、挂点逐一装配到位，最后做整体的干涉检查，确认伞绳在开伞状态下不会互相缠绕，伞翼充气后各气室的衔接处没有缝隙，保证整体结构的气动完整性。
