离心泵闭式叶轮结构三维设计

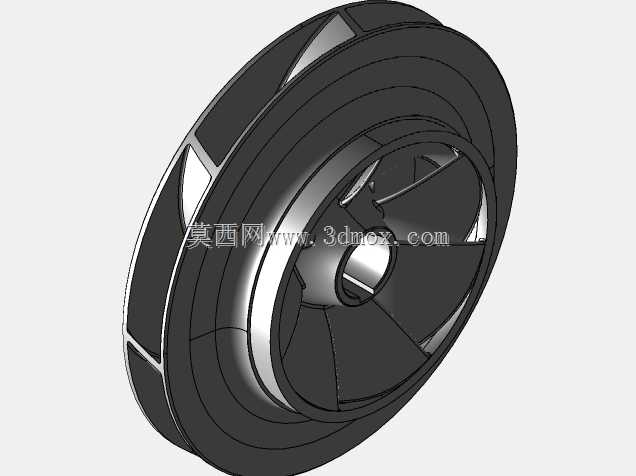

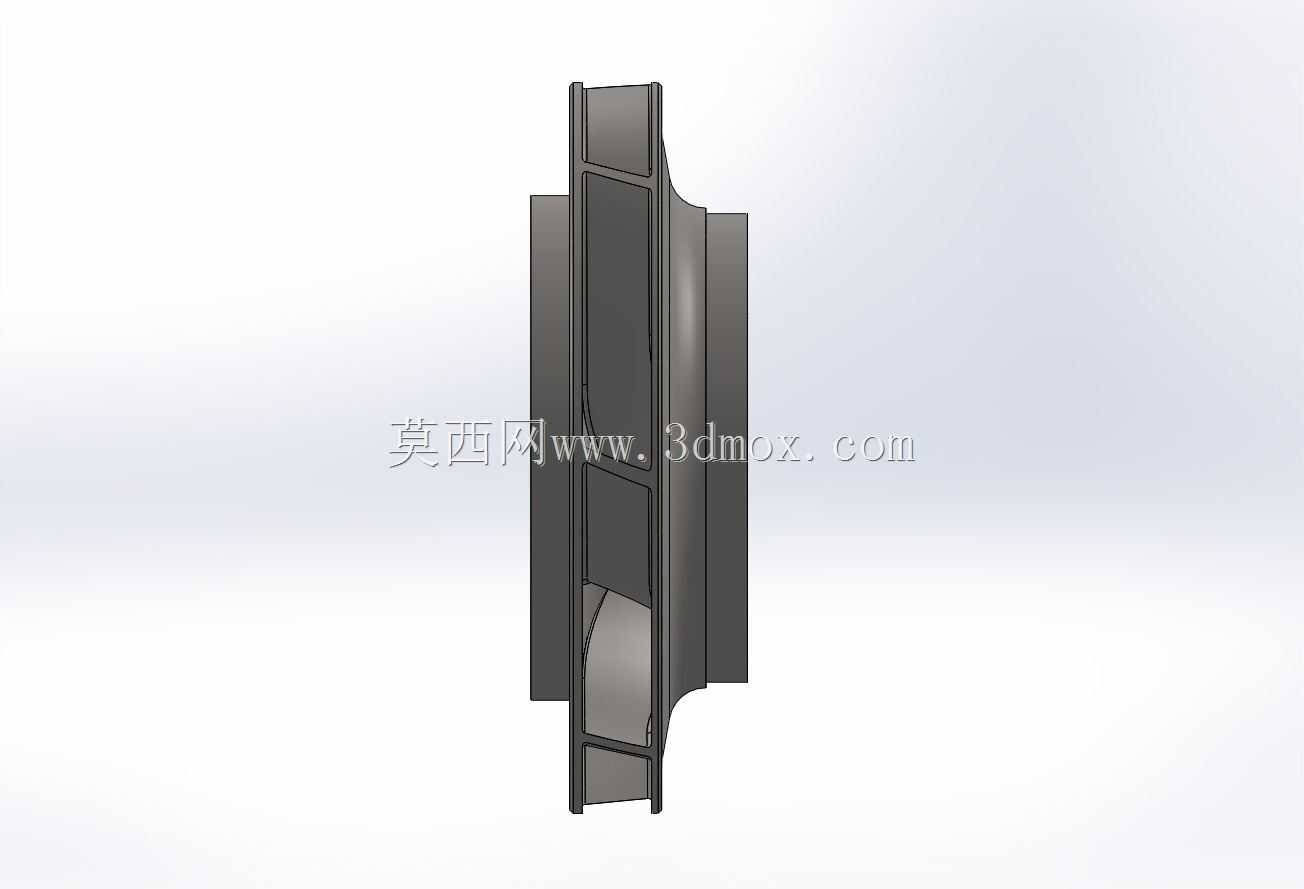

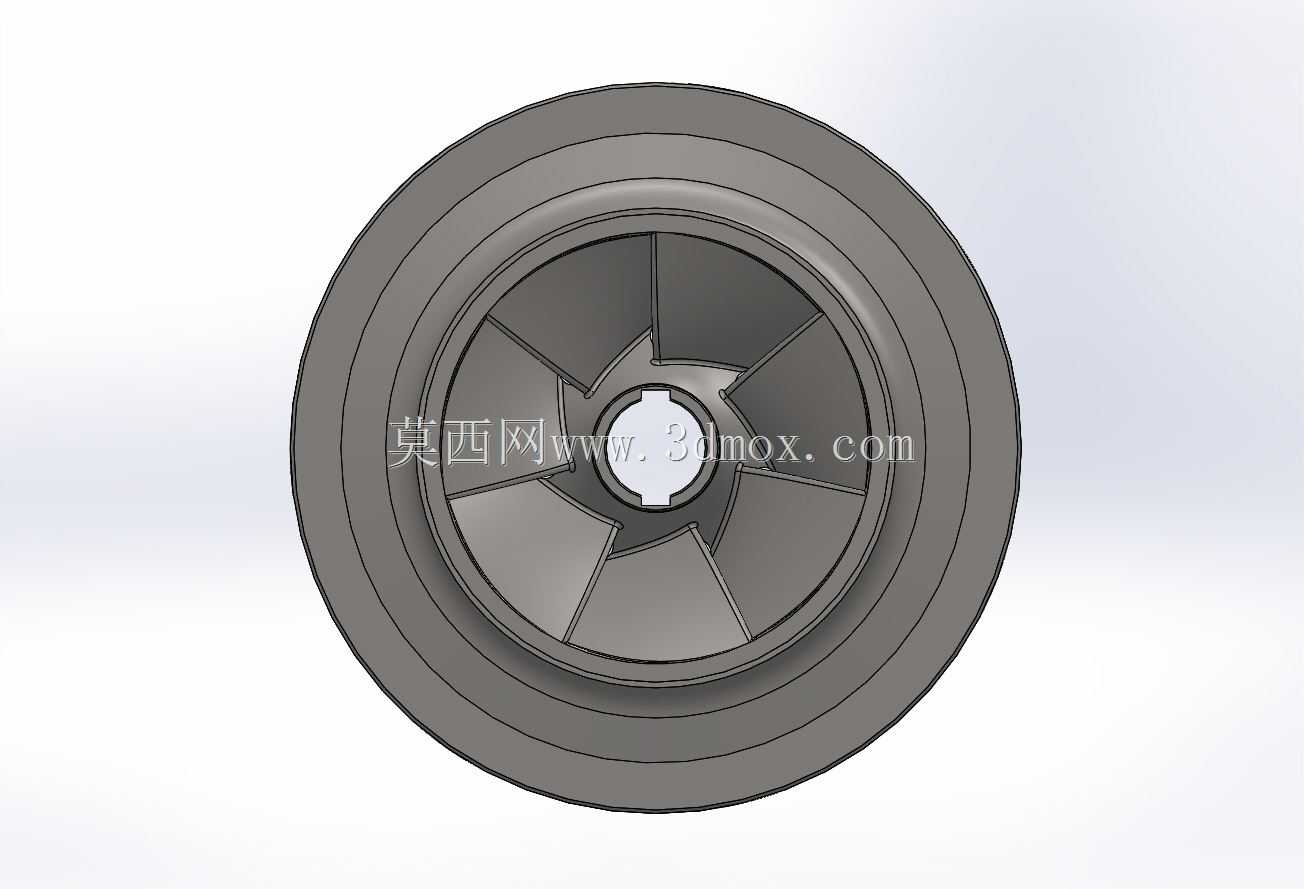

这款叶轮是单级离心泵的核心过流部件，适配ETANORM系列卧式端吸离心泵的水力端，主要应用在市政供水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等场景，工作时随泵轴高速旋转，通过叶片对介质做功实现流体的动能与压力能转换，是决定泵组水力效率、运行稳定性的核心零件。从结构设计来看，该叶轮采用闭式叶轮构型，包含前后盖板、扭曲型叶片、轮毂三个核心结构部分，叶片采用后弯式扭曲设计，这种构型能在额定工况下有效降低流体在叶轮流道内的脱流损失，减少水力冲击带来的振动与噪声，同时适配200-400规格泵的流道参数，额定流量点下的水力效率表现更优。设计过程中首先要确定核心水力参数，根据泵的额定流量、扬程、转速计算叶轮的进口直径、出口宽度、叶片出口安放角、叶片包角等关键尺寸，建模时先绘制叶轮的轴面投影图，确定前后盖板的流线型轮廓，保证流道过流断面的面积变化均匀，避免出现局部流速突变引发的水力损失。完成轴面图后对每个流道断面进行分点，绘制不同流面上的叶片型线，通过放样命令生成扭曲叶片实体，之后分别拉伸生成前后盖板与中心轮毂结构，对叶片与盖板的连接位置做圆角过渡处理，消除应力集中的同时减少流体在夹角处的滞留死区。建模完成后需要校验安装边界尺寸，中心轮毂的内孔尺寸要匹配对应泵轴的轴径，键槽位置与尺寸符合传动扭矩的设计要求，叶轮的出口外径要匹配泵体蜗壳的内流道尺寸，进口端的密封口环位置尺寸要和泵盖的密封环形成合理配合间隙，保证装配后不会出现动静摩擦，同时能有效减少容积损失。建模过程中还要同步做结构校验，高速旋转下的离心力载荷是叶轮的主要受力来源，需要确认叶片与盖板的连接强度足够，轮毂位置的壁厚能满足扭矩传递的强度要求，避免运行过程中出现结构变形或损坏。另外流道表面的建模精度要足够，保证后续如果做CFD流体仿真时能准确模拟流道内的流速、压力分布，为后续的水力性能优化提供准确的模型基础。
