RV供水系统配套滤水结构件

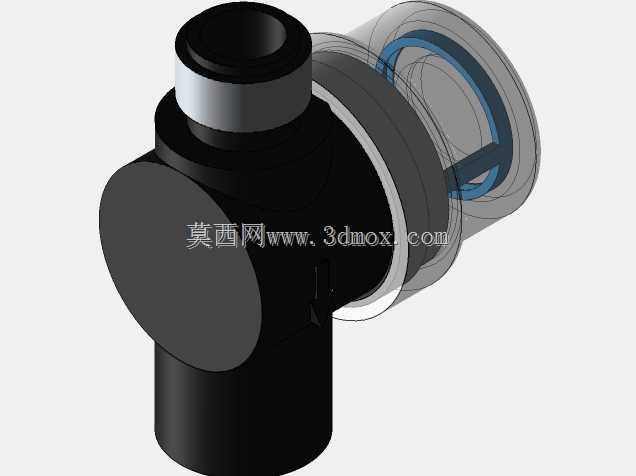

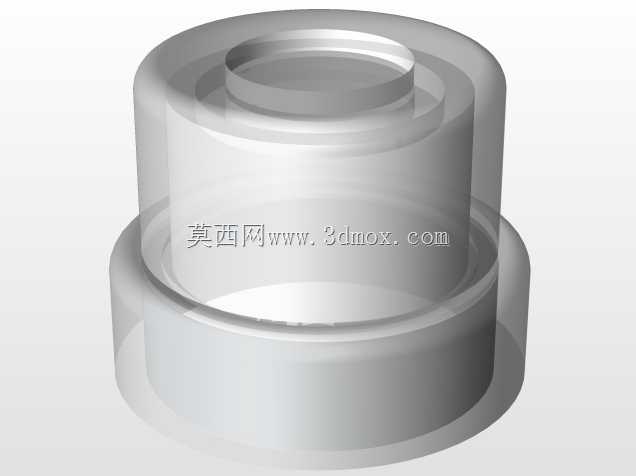

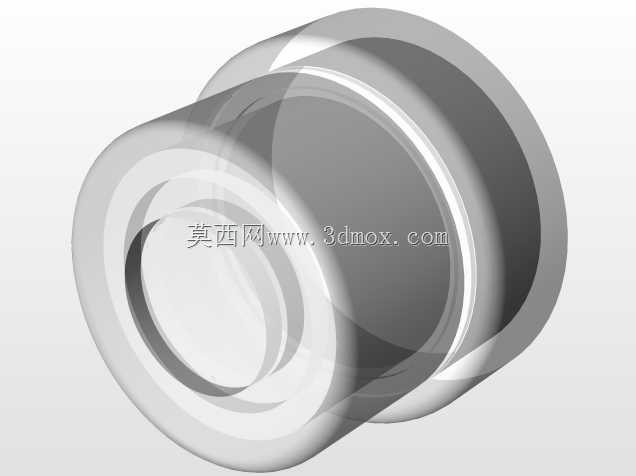

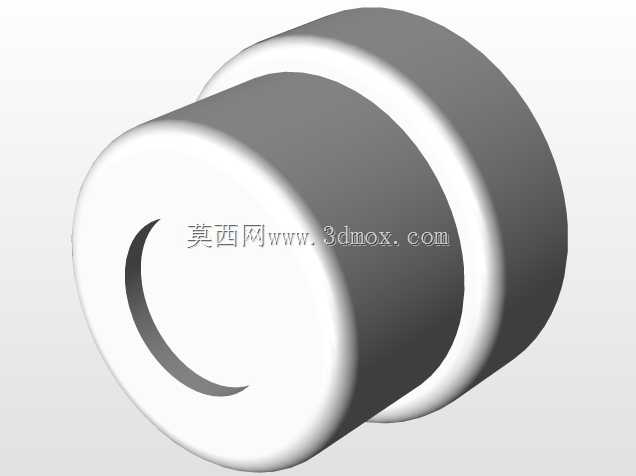

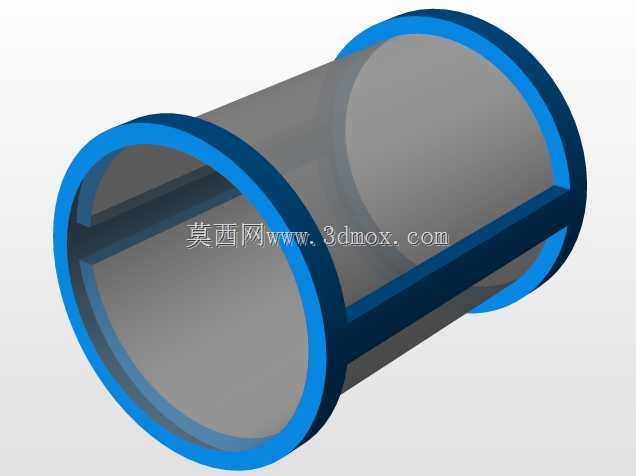

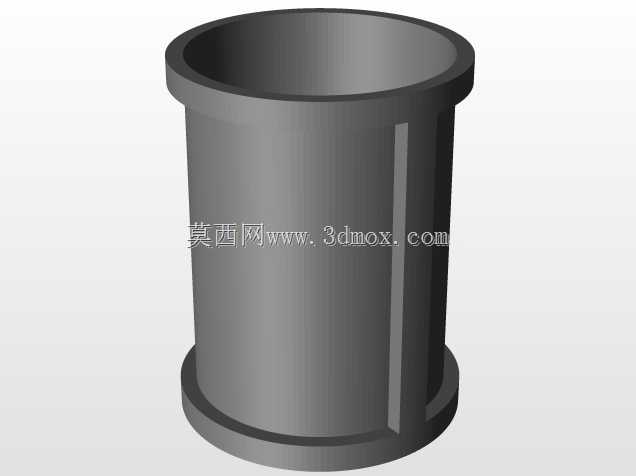

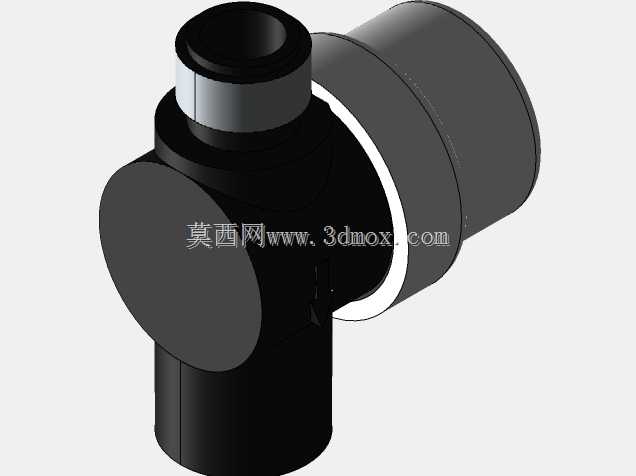

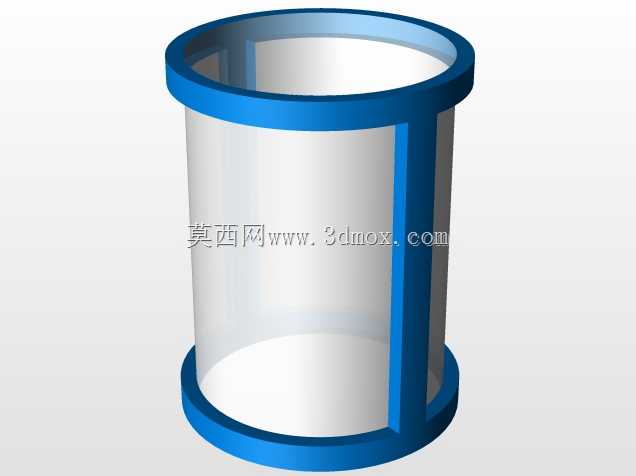

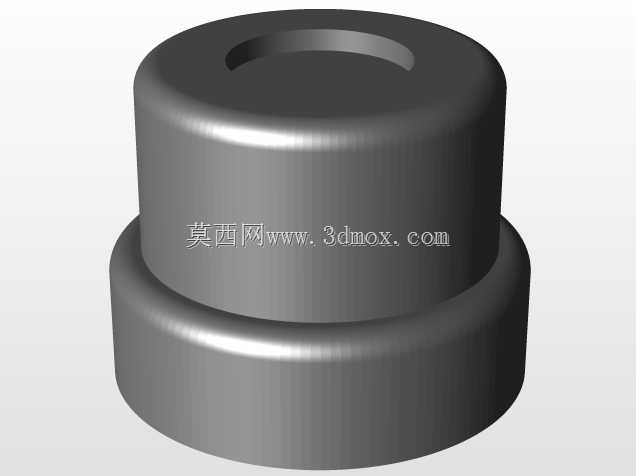

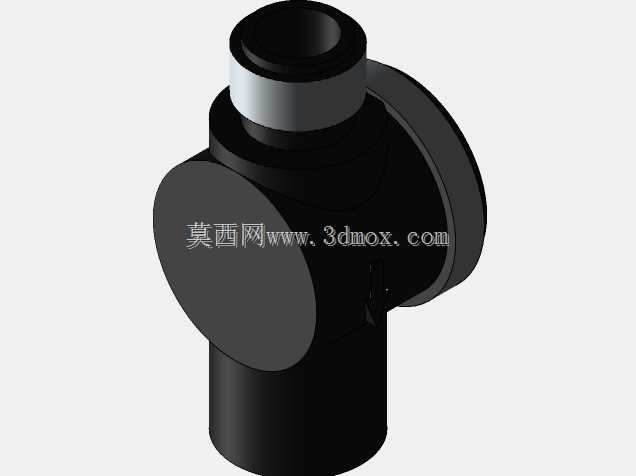

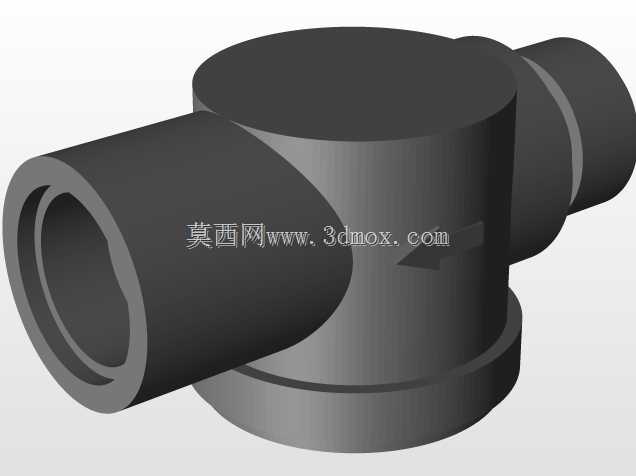

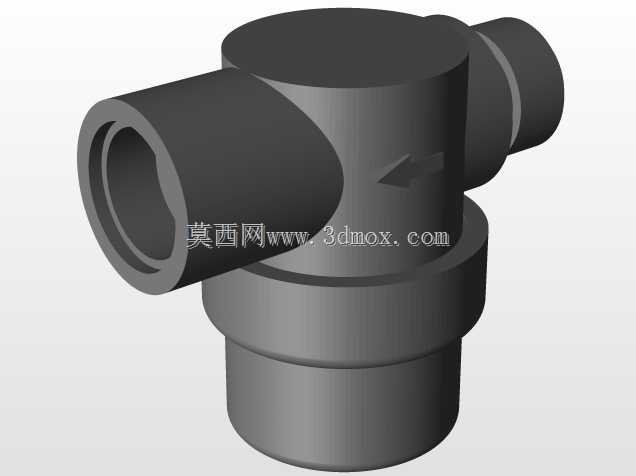

做旅居车供水系统配套设计时，这类滤水构件是水路里不能省的部件，它直接串接在RV水泵的进水端，主要作用是拦截储水箱内携带的细碎杂质、管路老化脱落的碎屑以及加注水体时混入的沙粒，避免硬质颗粒进入水泵腔室刮损叶轮、密封件，也能防止后续出水端的淋浴喷头、水龙头节流孔被堵塞，保障旅居车野外取水、储水、用水全流程的水路通畅。从结构设计逻辑来看，这款滤水件采用三通式集成结构，垂直向上的接口对接水泵进水口，侧向带透明视窗的腔体是滤芯容纳腔，底部接口对接进水侧管路，透明外罩采用半透明工程塑料材质，不用拆解就能直接观察内部杂质堆积情况，方便用户判断是否需要清理滤芯；内部的密封槽做了阶梯式限位设计，搭配O型密封圈可以承受旅居车行驶过程中的颠簸振动，不会出现管路渗漏问题，侧向的快拆结构不需要专用工具就能拧开外罩更换或冲洗滤网，适配野外无工具维护的使用场景。建模时先梳理水路通径的边界参数，先确定三个接口的标准管径尺寸，保证和常规RV水泵、供水软管的通用规格匹配，安装时的轴向、径向尺寸要避开旅居车舱内的其他线束、固定支架，预留出至少30mm的手部操作空间方便后期拆洗滤芯。具体建模步骤上，先在草图里绘制三通主体的中心轴线，确定三个接口的相对位置和中心距，旋转生成主体的黑色工程塑料基体，注意在接口位置做加强筋结构，避免管路插接时受力开裂；之后单独绘制透明滤腔部分，做薄壁抽壳处理，内部绘制滤网支撑骨架和密封配合的止口结构，再绘制内部的环形密封件，把不同材质的零件做装配配合，检查滤腔和主体的同轴度，避免装配后出现偏心渗漏；最后给不同零件赋予对应材质，透明件调整半透明属性，方便直观展示内部结构，建模全程要注意壁厚均匀，避免注塑生产时出现缩痕，所有棱角位置做R0.5以上的圆角处理，避免装配时割伤操作人员或者损坏水管。
