壁挂式低流量精准加药装置结构设计

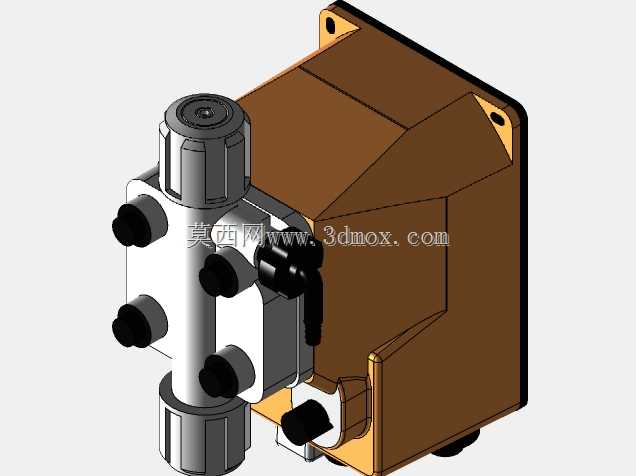

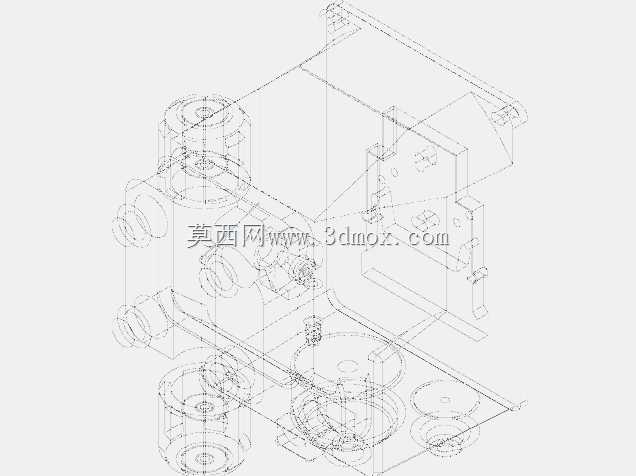

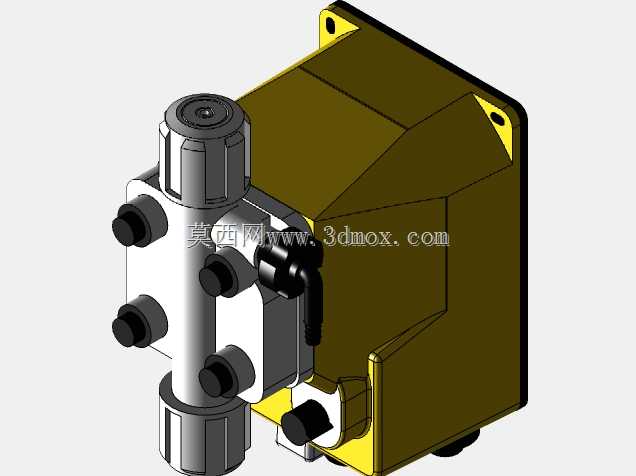

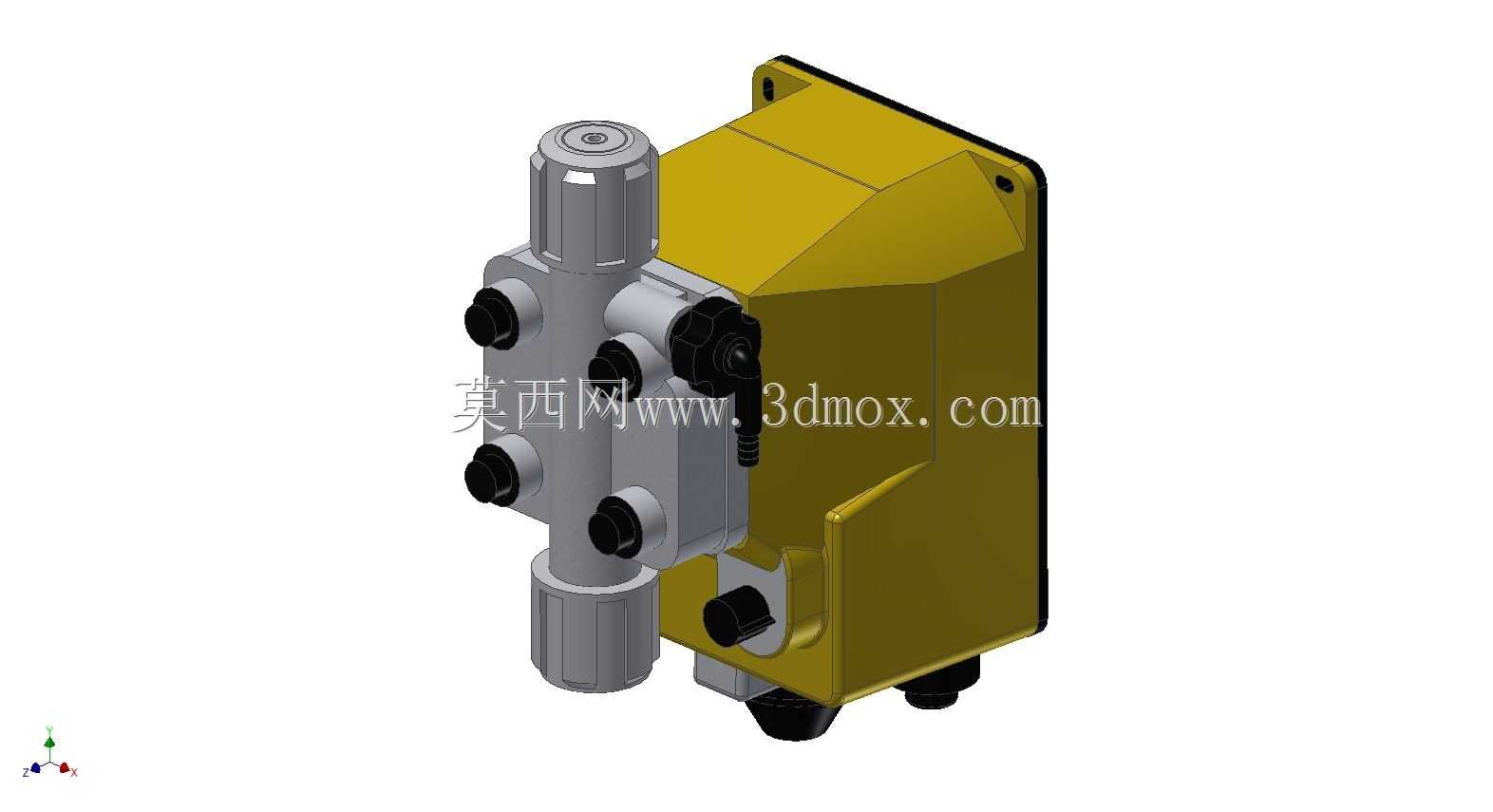

在中小型循环水处理、泳池水质维护、小型化工药剂精准投加工况里，这类低流量加药装置的应用占比一直不低，很多现场做管路改造、设备配套的结构工程师，都需要参考成熟的实体设备结构来做适配设计。从实际使用场景来看，这类设备主要负责小流量工况下的药剂定量投加，不像大流量输送泵追求输送效率，它更看重单次脉冲输出的剂量稳定性，避免药剂投加过量或者不足导致的水质、工艺参数波动。设备的液力端采用多接口布局，进出液接口采用统一规格的软管快接结构，适配现场常用的4x6毫米规格输送软管，安装时不需要额外做变径接头加工，能减少现场安装的配件准备工作量。防护等级达到IP65的壳体设计，意味着设备可以直接安装在多飞溅、高湿度的药剂投加间现场，不需要额外做独立的防护柜体，壁挂式的安装结构在壳体背部预留了固定安装孔位，安装时只需要在墙面打对应孔距的膨胀螺栓即可固定，不需要额外做落地支架，能节省狭小药剂间的占地空间。从设计思路来看，设备将电控驱动部分与液力输送部分做了分区布局，黄色壳体部分封装驱动与电控组件，银灰色金属部分为液力流道与计量输出组件，两部分的连接做了密封隔断，避免药剂渗漏时侵入电控区域造成故障。顶部的调节旋钮用于手动调整输出脉冲频率，对应不同的药剂投加量需求，现场运维人员不需要打开壳体就能直接调整投加参数。液力端的多个接口分别对应药剂吸入、多点位输出的通路，支持单泵对应多个投加点位的小流量输送需求，适合小型水处理系统多点投加絮凝剂、消毒剂的使用场景。电气接线端设置在壳体底部，接线口做了防水密封接头，适配常规的24V与220V交流供电场景，接线时线缆从底部接入不会出现积液顺着线缆流进壳体的问题。设备的整体外形方正，突出墙面的厚度控制在合理范围，不会因为设备突出过多影响现场通道通行，液力端的接口朝向侧面，接软管时操作空间充足，不需要探到设备与墙面的缝隙里操作。材质上接触药剂的部分采用耐腐的PVC+PVD材质，能适配常规水处理药剂、弱腐蚀性化工药剂的输送需求，不会出现长期接触药剂导致的流道腐蚀、渗漏问题。做三维建模参考时，这类结构的分区密封设计、壁挂安装的孔位布局、液力端接口的操作空间预留，都是小型流体计量设备设计里可以直接借鉴的细节，尤其是多场景适配的安装与接口设计，能减少后续设备适配不同现场时的改造成本。
