起重机支腿承重垫板结构三维设计

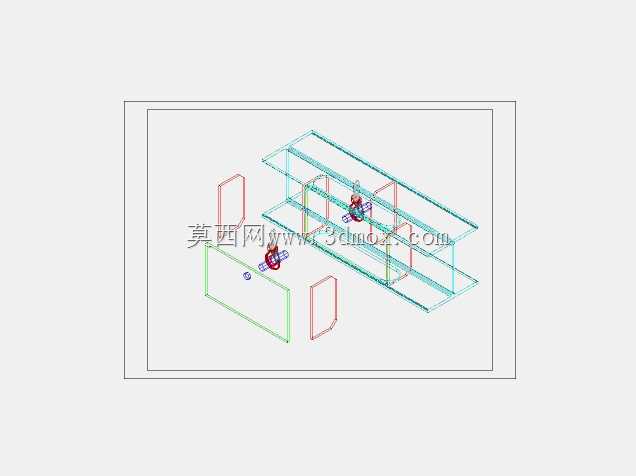

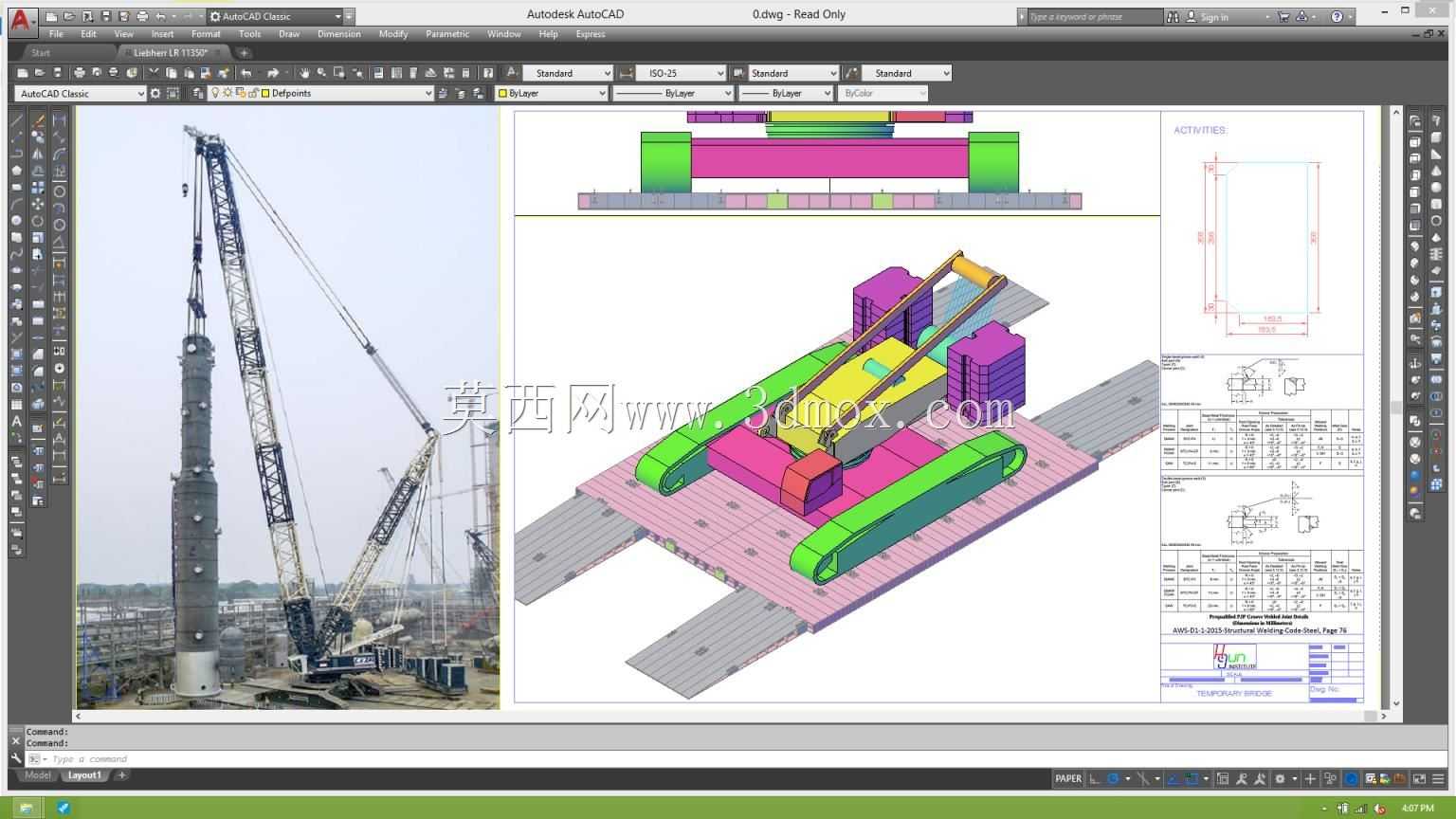

在大型吊装作业现场，地面承载力不足是引发起重机侧翻事故的核心诱因之一，这类垫板正是为分散支腿接地压强、适配复杂作业场地开发的专用承压构件，常应用于石化厂区检修、风电设备吊装、大型场馆钢结构安装等场景，能在软土地基、沥青路面、硬化地坪等不同地面条件下，避免支腿压溃地面或发生沉陷。从结构设计逻辑来看，这类垫板采用分层承压的设计思路，主体承载层选用高强度改性复合材质，表层设置防滑定位槽，刚好匹配起重机支腿盘的外形轮廓，防止作业过程中支腿与垫板发生相对滑移；垫板底部做了网格状防滑纹设计，增大与地面的接触摩擦力，同时边缘设置吊装孔，方便现场转运与快速布设。建模过程中，先在三维软件中绘制垫板的基准平面，根据常用大吨位起重机的支腿盘尺寸确定垫板的核心承压区域边界，先拉伸生成主体承载板的基础实体，再对表层定位槽做切除特征，同步处理边缘的吊装孔、倒角结构，避免尖锐棱边在吊装过程中割伤吊带；之后拆分不同功能层的装配关系，将防滑垫层、定位凸台等子零件逐一建模完成后进行装配约束，校验各部件的配合间隙，最后切换到工程图模块，标注各部位的形位公差、平面度要求，确保加工后垫板的承压面平面度误差控制在合理范围内，避免局部应力集中。从安装边界来看，这类垫板的外形尺寸需要覆盖支腿盘外缘至少150mm的安全距离，厚度根据额定承压载荷计算确定，布设时需要提前清理地面浮土与尖锐杂物，将垫板平稳放置在支腿正下方，确保支腿盘完全落在垫板的中心承压区域，作业前需要检查垫板与地面、支腿盘的贴合情况，无悬空翘边问题后方可加载。建模时还需要考虑不同吨位机型的适配性，预留参数化调整接口，可根据实际作业的接地比压要求快速调整垫板的长宽厚参数，无需重新绘制全部特征，大幅提升同系列产品的设计效率；同时对垫板的承重区域做有限元分析前置处理，在三维环境中模拟支腿最大载荷下的应力分布，优化加强筋的排布位置，在保证承压强度的前提下尽可能降低垫板自重，方便现场人工搬运布设。
