升船机链条防护用导管固定挡块结构

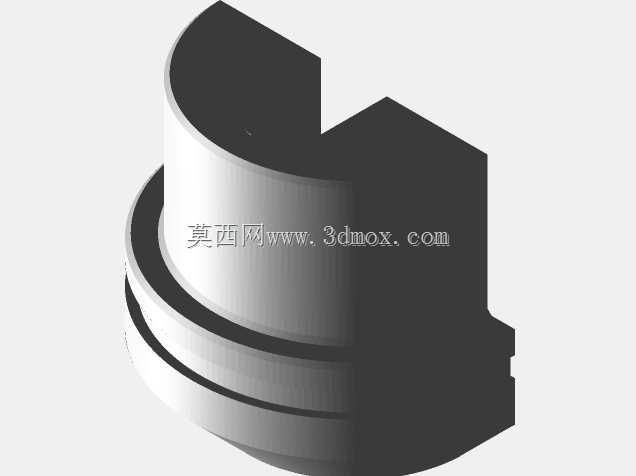

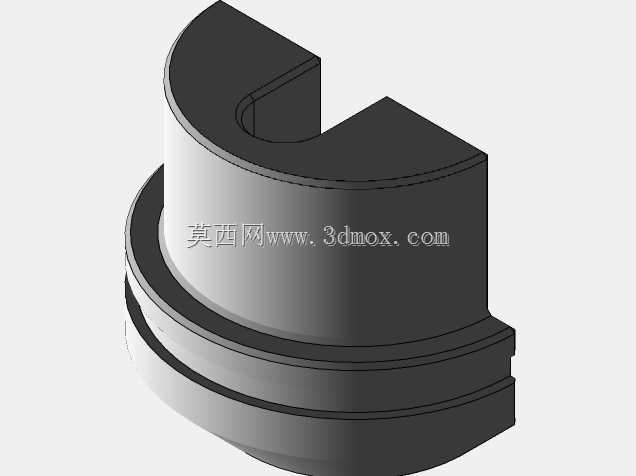

在船台升降作业场景中，升船机承担着船舶出坞、靠泊移位的核心承载功能，设备运行时的传动链条长期处于往复运动状态，停靠作业阶段链条易出现侧向摆动剐蹭船体侧舷的问题，轻则磨掉船体外层防护漆层增加后期维护成本，重则造成链条卡滞、船体结构磕碰损伤，影响升船作业的安全稳定性。这款挡块结构正是针对该实际工况痛点设计，核心作用是为穿设链条的防护导管提供上部固定支撑，将导管牢牢限位在滑轮组附近的顶部安装位，让链条全程在导管内部穿行，从物理层面隔绝链条与船体侧面的接触路径，从根源上避免停靠作业时的剐蹭风险。设计过程中充分结合现有升船机的链条排布逻辑，单台升船机共配置4组提升链条，对应配套的2英寸规格防护导管，每组导管需要配套2个该款挡块完成固定，安装时配合钢丝拉链实现挡块与安装基座的锁紧，无需对原有升船机的顶部滑轮架结构做大规模焊接改造，现场安装调整灵活，后期维护更换也无需拆解核心传动部件。从结构形态来看，挡块采用贴合导管外圆弧的卡槽设计，卡槽弧度与2英寸导管的外径完全匹配，安装后不会出现导管径向窜动的问题，固定端的安装孔位适配现场常用的钢丝拉链穿设尺寸，锁紧后可抵消链条往复运动带来的振动冲击力，长期运行也不会出现松脱移位的情况。设计时充分考虑了安装边界的适配性，挡块的整体外轮廓尺寸控制在滑轮架旁侧的空余安装空间内，不会干涉滑轮的正常转动，也不会与链条的运动路径产生干涉，安装完成后导管的走向与链条的垂向运动轨迹保持同轴，避免链条在导管内部出现偏磨，延长导管和链条的整体使用寿命。在实际作业验证中，加装该挡块固定防护导管后，升船机停靠作业过程中链条的侧向摆动量被完全限制在导管内部，即使遇到水面波动带来的船体小幅偏移，链条也不会接触到船体侧舷，大幅降低了作业过程中的设备与船体损伤风险，同时该结构也可适配同类型采用链条传动的垂直升降类设备，根据导管实际尺寸调整卡槽弧度即可快速复用，结构简单可靠，加工制作难度低，适合现场快速改制应用。
