码头集装箱用液压装卸升降平台结构

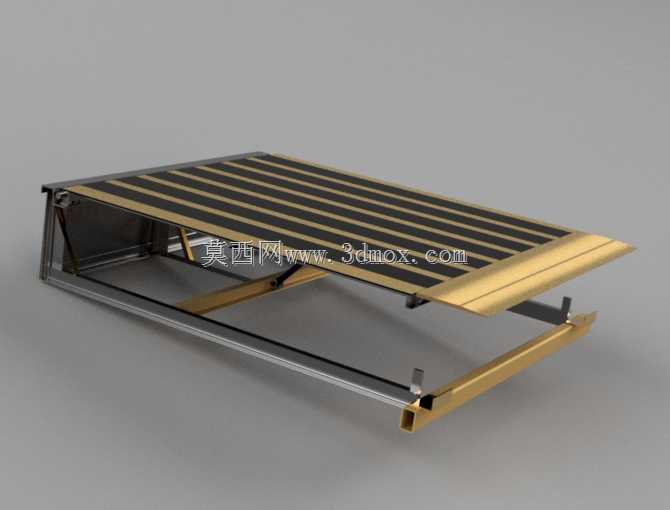

在集装箱码头堆场、铁路货场以及大型仓储物流的装卸作业区，货台与运输车辆、集装箱箱体之间普遍存在高度差，常规装卸作业依赖叉车反复调整对位，遇到不同吨位、不同底盘高度的集装箱时，作业效率会受到明显制约，这款液压装卸平台正是针对这类场景设计的过渡衔接设备。从结构设计来看，平台主体采用高强度矩形钢管焊接成型框架，台面铺设防滑耐磨的条纹面板，边缘设置导向限位结构，避免叉车通行时出现轮缘偏移；支撑剪臂采用厚钢板折弯拼焊结构，铰接点位配置耐磨衬套，降低长期往复升降过程中的磨损量，液压驱动单元布置在框架内侧的预留安装位，避免作业过程中被货物、叉车剐蹭损坏。设备的核心功能是实现作业面高度的无级调节，匹配6到12吨级集装箱装卸作业的载荷需求，当集装箱转运车辆停靠到货台边缘后，平台可根据车辆货箱的实际高度调整升降行程，让平台台面与集装箱底板完全齐平，叉车可以直接从货台驶入集装箱内部完成货物码放、掏箱作业，无需额外铺垫过渡跳板，也能避免因高度差导致的叉车颠簸、货物倾落风险。设计过程中充分考虑了安装边界条件，设备采用嵌入式安装方式，基坑尺寸与平台外轮廓预留20到30毫米的安装调整间隙，基坑深度匹配平台最低位的收拢高度，确保平台完全降下后台面与货台地面保持同一水平面，不会对货台平面的常规通行造成阻碍；平台前端设置可翻转的搭接舌板，搭接长度可覆盖车辆停靠时100到150毫米的横向距离偏差，即便车辆停靠位置存在小幅误差，也能保证搭接面的贴合度，不会出现通行缝隙。从实际使用的角度出发，平台的液压回路设置了过载保护、防爆阀结构，一旦出现管路意外破损的情况，平台不会出现急速下坠的风险，台面的防滑条纹采用凹凸结构设计，即便在雨天、场地存在少量积水的工况下，叉车轮胎也能保持足够的抓地力，避免打滑；两侧的侧边护板采用一体化折弯结构，既可以作为剪臂运动的防护结构，避免杂物卷入铰接点位，也能强化平台框架的整体抗扭刚度，承受偏载载荷时不会出现框架变形。不同于常规的固定登车桥，这款液压升降平台的调节行程更大，可以适配不同高度的平板车、集装箱半挂车，甚至能满足部分低底盘特种运输车辆的装卸需求，在没有固定高货台的临时作业场地，也可以配合地面基础安装使用，拓展了设备的适用场景。
