船舶钻井平台用204Te Smit拖曳系泊支架

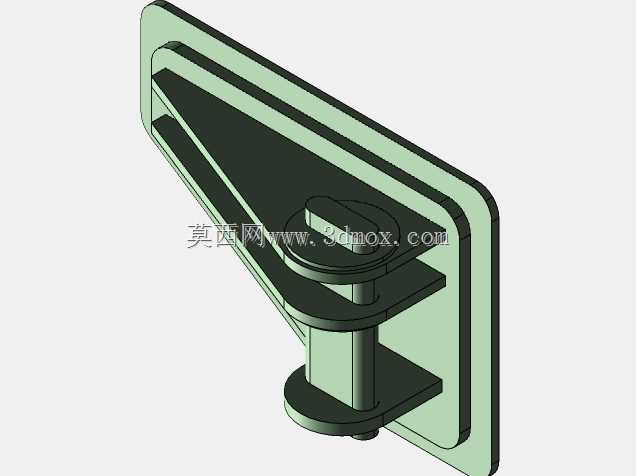

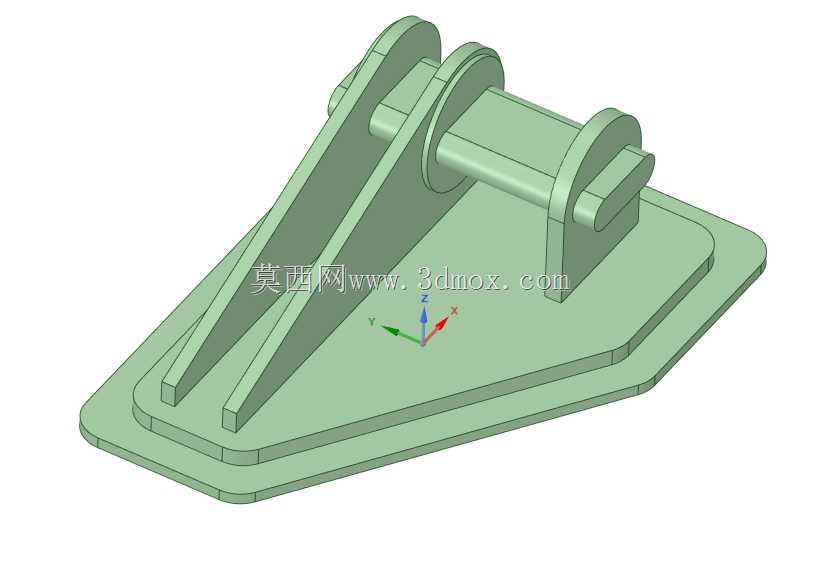

该支架主要应用于自升式钻井平台甲板面、海洋工程作业船舶的舷侧或甲板指定工位，核心承担系泊缆绳连接、拖曳作业载荷传递的功能，在海洋油气开发、海上工程拖航、平台移位作业场景中，是连接作业载体与缆索、拖具的核心受力构件，作业工况下需承受204吨级的额定工作载荷，同时要抵御海上盐雾腐蚀、交变浪涌冲击带来的长期载荷影响。从结构设计逻辑来看，整体采用底座加双斜向筋板支撑铰轴座的布局，底部为带圆角过渡的矩形安装法兰板，法兰板设置双层叠边结构，既可以增大与安装基面的接触面积，分散垂直方向的压应力，也能在焊接安装时提供足够的焊缝施焊空间，避免应力集中在安装焊缝位置。斜向支撑筋板采用变截面设计，从铰轴位置向底座法兰两侧延伸，筋板与底座、铰轴座的连接位置全部做圆弧过渡处理，规避直角连接处的应力集中问题，匹配大载荷下的力流传递路径，让载荷从铰轴位置顺着筋板均匀分散到底座整个安装面，避免局部应力超限出现结构变形。铰轴部位采用双侧立板夹持销轴的结构，销轴端部设置挡边限位结构，可适配对应规格的卸扣、拖曳环连接，作业时销轴承受剪切载荷，双侧立板的间距经过匹配计算，既保证连接索具的活动摆角范围满足拖曳、系泊时的角度变化需求，也不会因间距过大导致销轴受弯载荷超标。安装边界方面，底座法兰的安装孔位按照海洋工程常规安装间距排布，可直接匹配平台、船舶甲板预设的焊接基座或螺栓固定点位，安装后铰轴中心高度符合行业系泊、拖曳作业的通用连接高度要求，不需要额外加装过渡垫块即可完成配套索具的对接。设计过程中充分考虑了海上作业的维护需求，所有外露面均预留了足够的防腐涂装作业空间，筋板与底座之间的间隙满足涂装、后期锈蚀检查的操作空间，不存在封闭腔室避免积液造成的内部腐蚀问题，结构整体无复杂异形曲面，加工时可通过常规板材切割、焊接、机加工工序完成制造，不需要特殊定制加工设备，兼顾了结构强度与加工经济性。
