鲸鱼泵超小型船用舱底排水结构

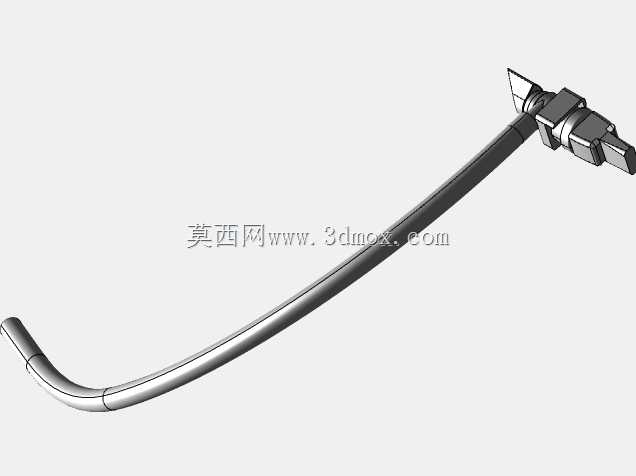

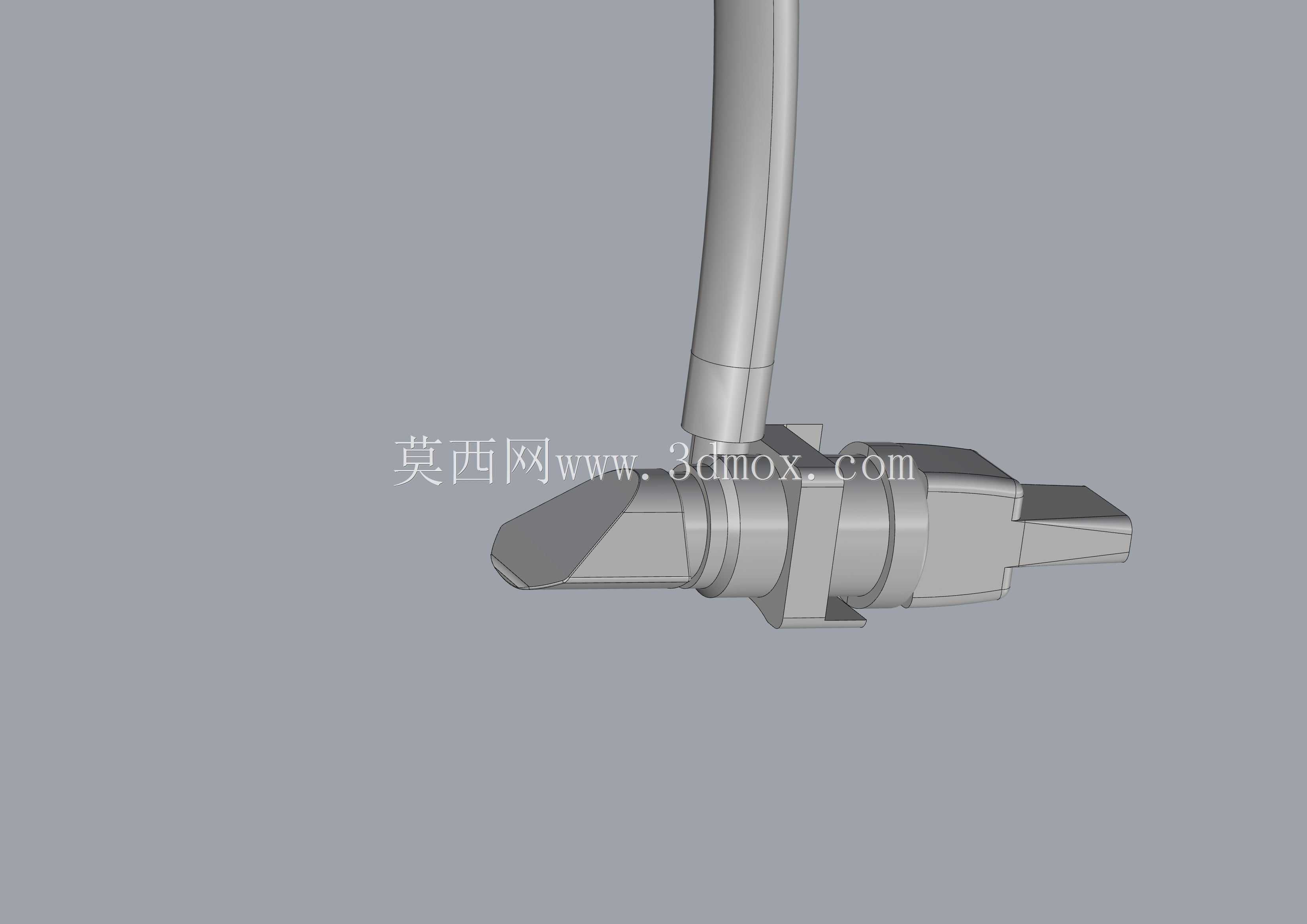

这款小型舱底泵的结构设计，核心围绕小型船舶舱底积水抽排的实际工况展开，适配长度在8米以内的小型游艇、钓鱼艇、作业舢板的舱底空间，这类小型船舶的舱底夹层通常空间局促，常规尺寸的舱底泵很难找到合适的安装位，同时还要兼顾航行过程中颠簸、倾斜状态下的持续工作能力，避免因船体晃荡导致泵体空转、无法有效吸水。从结构细节来看，泵体的进出水接口采用了快插式的阶梯轴结构，进水端做了斜切式的吸水口造型，能够在舱底积水水位较低的时候依然保持有效吸水，减少舱底残留积水的量，避免长期积水滋生异味、腐蚀舱内金属构件。出水端的管路接口做了多道环形凸台，安装配套软管之后可以用卡箍直接锁紧，不需要额外做密封螺纹加工，现场安装的时候不需要复杂工具，徒手配合普通卡箍就能完成管路连接，很适合船舶运维场景下的快速更换作业。泵体中部的固定翼片是安装定位的核心结构，两个对称的凸耳上预留了安装孔位，安装时可以直接通过螺栓固定在舱底的预埋安装板上，安装面距离泵体底部的高度经过匹配设计，刚好能让吸水口距离舱底板保持5到8毫米的间隙，既不会因为间隙过大吸不到表层积水，也不会因为间隙过小被舱底沉积的细小碎屑堵塞吸水口。设计过程中特意将泵体的整体重心控制在安装翼片的中心垂线上，船舶在风浪中发生侧倾的时候，泵体不会因为重心偏移产生额外的安装应力，长期使用也不会出现安装螺栓松动、泵体移位的问题。连接出水端的弯管采用了大弧度的流线型过渡，没有直角弯折结构，能够降低排水过程中的管路流阻，在同等功率下提升实际排水流量，同时弯管的角度可以根据安装空间做小范围的转动调整，适配不同走向的排水管路布置，不需要额外加装转接头就能完成管路走向的适配。整个泵体的外部轮廓没有尖锐的凸起结构，在狭小的舱底空间里安装维护的时候，不会剐蹭操作人员的手部，也不会刮破配套的连接线缆和管路。针对舱底可能存在的细小毛发、纤维类杂物，吸水口的过流缝隙尺寸控制在3毫米以内，既不会因为缝隙过大让大颗粒杂物进入泵腔损坏叶轮，也不会因为缝隙过小容易被杂物堵塞，日常维护只需要在船舶停航的时候擦拭一下吸水口表面的附着物即可，不需要频繁拆解泵体清理内部。
