水陆两用无刷液体输送泵结构设计

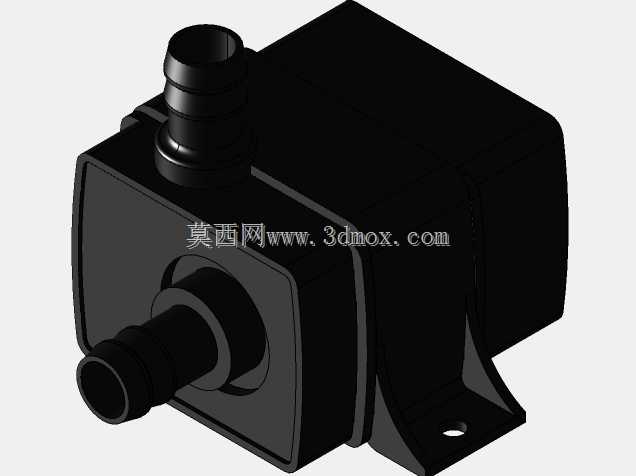

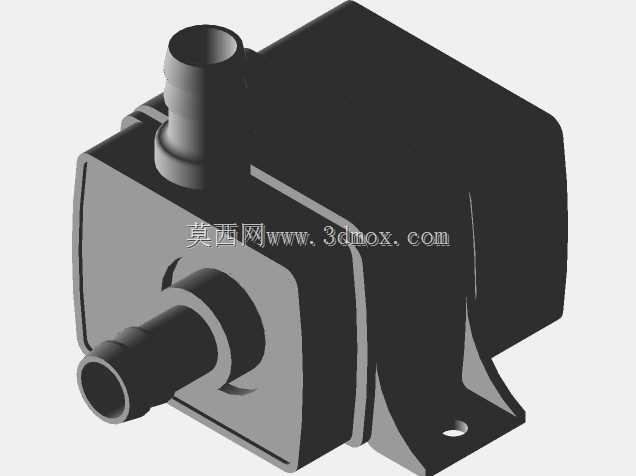

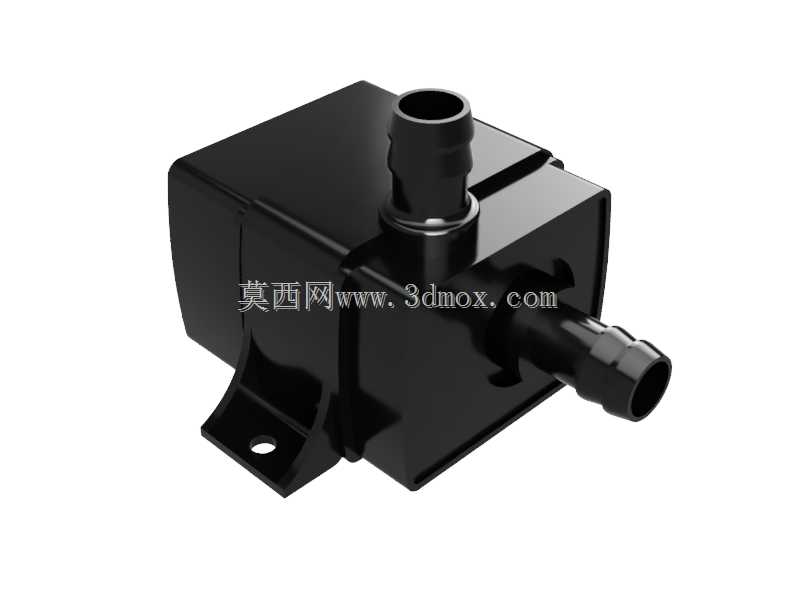

这款水陆两用无刷液体泵的设计，最初是面向小型水循环场景的紧凑安装需求做的结构开发，在桌面水冷系统、小型水族箱过滤、户外微型水景供水、便携设备冷却回路这类场景里，常规的单环境水泵要么只能浸没安装，要么只能外置干装，很难适配空间局促、安装位置灵活调整的需求，这款两栖结构的泵体刚好填补了这类场景的选型空白。从功能特性上看，它采用无刷电机驱动结构，相比传统有刷水泵，没有碳刷磨损的问题，长时间连续运行的故障率更低，运行过程中的电磁干扰也更小，适合搭配对电磁兼容性有要求的精密电子设备冷却场景使用。额定工作电压适配常见的12V直流供电回路，不管是搭配常规开关电源还是便携储能设备都能直接驱动，流量参数匹配小型循环系统的阻力特性，不会出现流量过剩导致的管路震颤或者流量不足导致的冷却、过滤效果不达标的问题。设计过程中首先考虑的是两栖使用的密封可靠性，电机腔体和过流腔体之间做了动密封与静密封结合的隔离结构，浸没在水中工作时，外界水压不会渗入电机腔体造成电路短路，外置干装时，泵内输送的液体也不会渗漏到电机侧损坏元器件。进出水口采用8mm快插竹节结构，匹配常规的柔性输水软管，安装时不需要额外的转接头，直接把软管套在竹节接头上用卡箍紧固就能完成管路连接，现场装配效率很高。泵体外壳采用方形带安装支脚的结构，和传统圆柱形水泵相比，方形外壳在狭小空间内布置时更容易贴合设备内壁固定，不会出现圆柱面固定时容易转动移位的问题；底部的安装支脚预留了标准安装孔位，不管是垂直安装在设备侧壁还是水平安装在设备底板上，都可以通过螺丝直接固定，安装边界的适配性很强，支脚的位置做了加强筋结构，长期运行的振动不会导致支脚断裂。泵体整体外形紧凑，没有突出的冗余结构，在有限的安装空间内可以最大化缩减占用体积，不管是放在狭小的设备舱内部，还是浸没在小型储水容器里，都不会占用过多有效空间。进气口的位置做了特殊的流道设计，需要加注流体排气的时候不需要额外拆解泵体，直接通过预留的气口就能完成腔体内的空气排净，避免首次启动时出现气缚导致的泵不出水问题。流道内壁做了顺滑过渡处理，减少流体在泵腔内的涡流损失，提升运行效率的同时也能降低流体流动产生的噪音，适合对运行噪音有要求的室内场景使用。
