Feit TSL23/1卧式电动消防供水泵结构

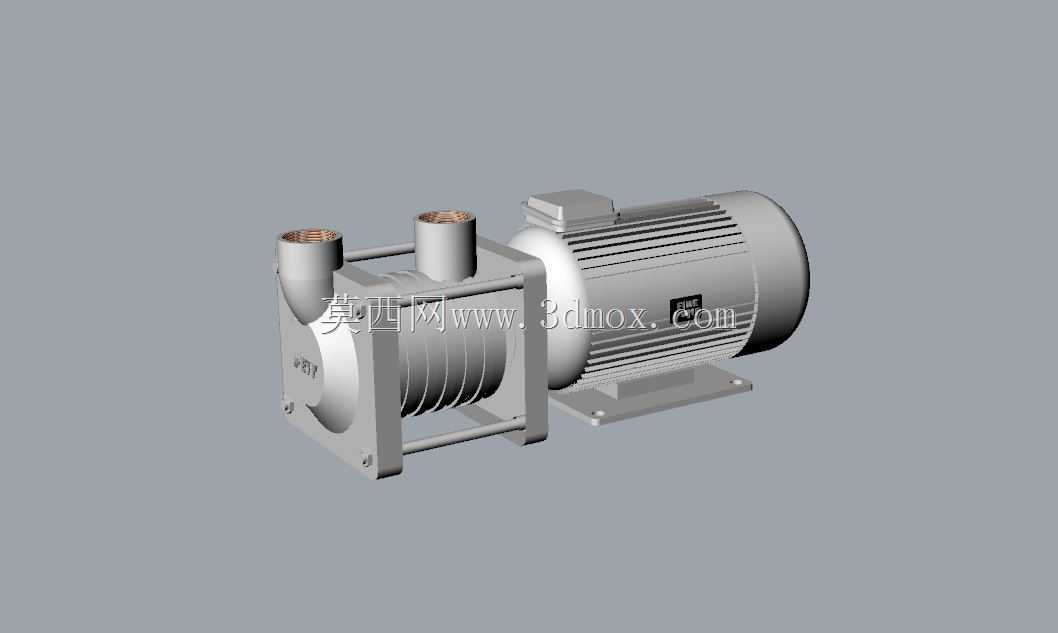

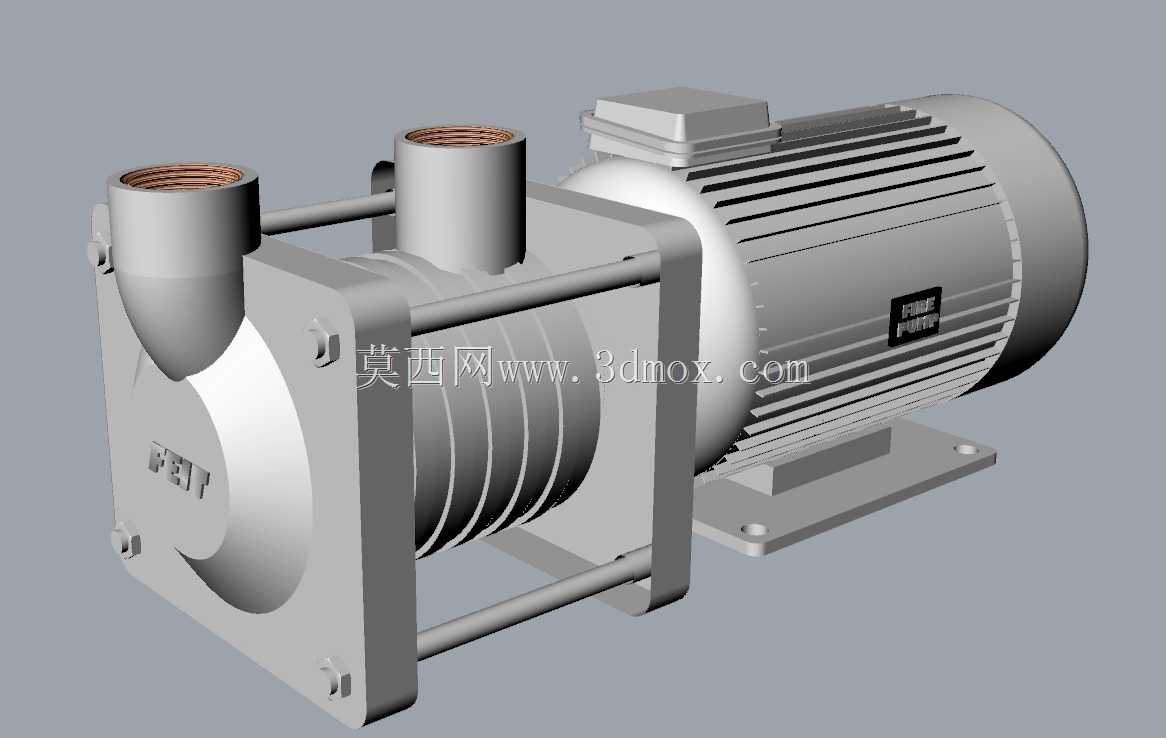

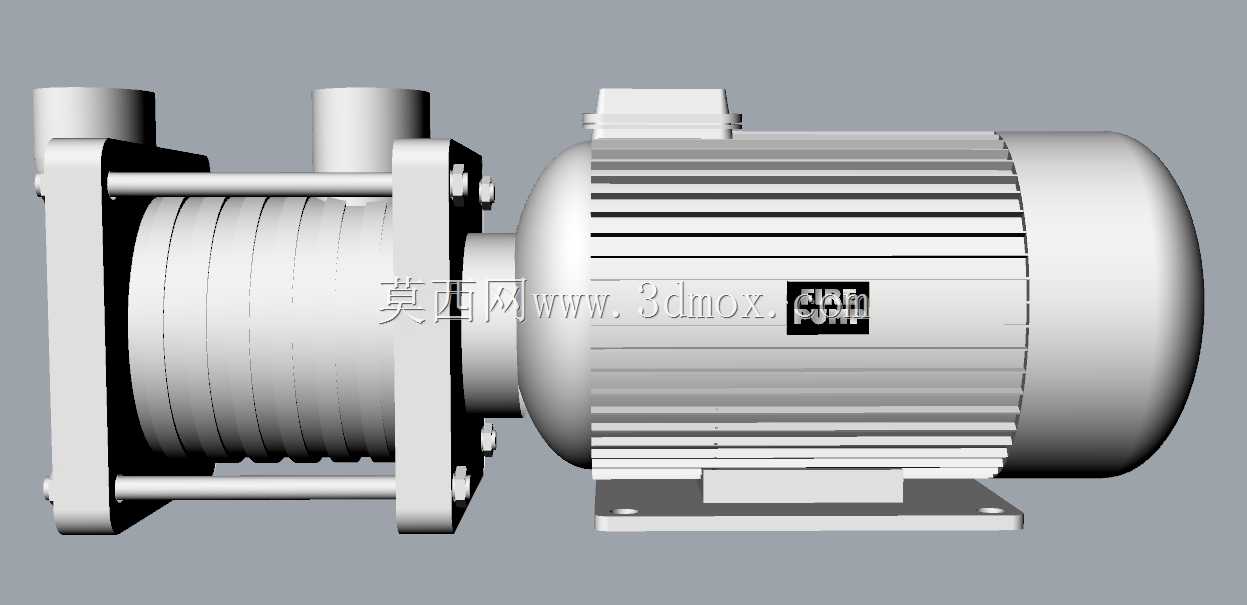

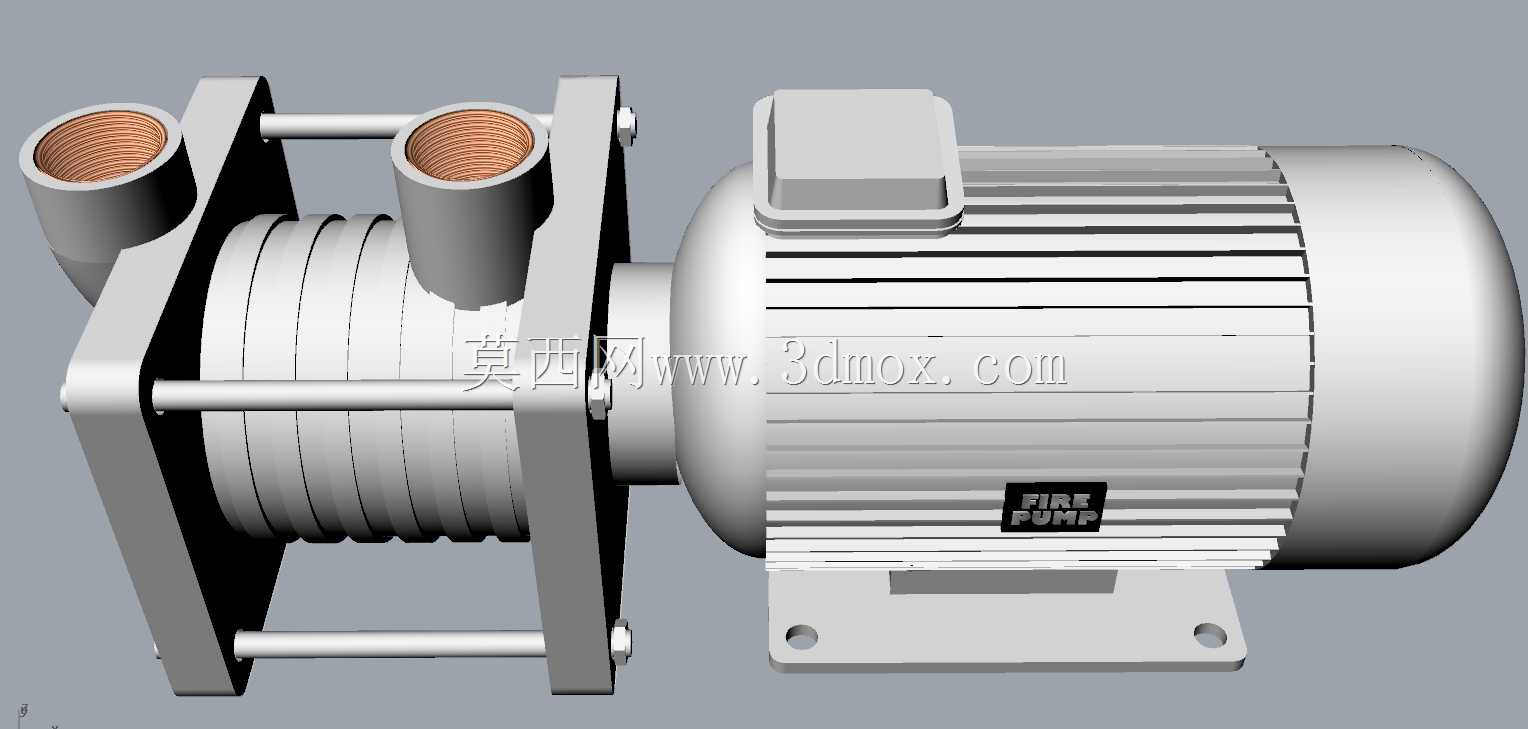

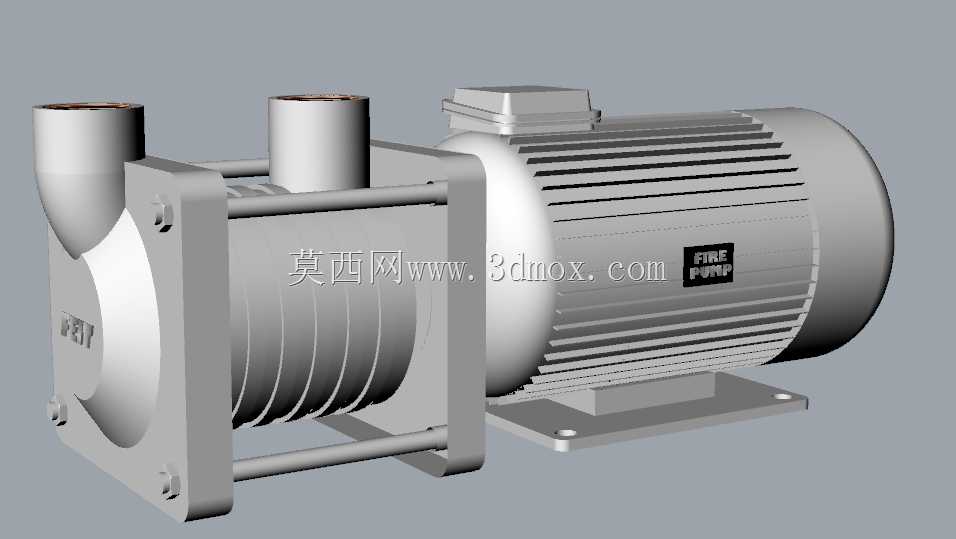

这款卧式电动消防泵的三维结构完整还原了泵体与驱动电机直联的紧凑布局，在民用建筑消防供水、工业厂区消防稳压、小型场站应急输水场景中，这类直联结构的泵组相比分体联轴器传动的型号，能大幅缩减安装占地长度，适配空间局促的消防泵房、车载消防集成舱位的布置需求。从结构设计逻辑来看，泵头采用多级离心式流道布局，进出水口采用同向上置的接口设计，这种布局能减少管路弯折带来的水头损失，同时方便现场管路对接施工，无需额外调整泵组安装朝向即可匹配常见的竖向走管布局。泵壳外侧设置的横向加强筋并非装饰结构，而是针对高压供水工况下的壳体形变做的补强设计，能在额定供水压力下降低泵壳蠕变风险，同时兼顾壳体散热需求，长时间连续运行时可通过筋片增大与空气的接触面积，带走泵内水体传递的部分热量。直联端的电机采用标准B3安装底脚结构，与泵体共用一体化焊接安装底座，底座上的安装孔位预留了横向调节余量，现场安装时可微调电机与泵轴的同轴度，避免长期运行出现轴封偏磨、轴承异常发热的问题。从安装边界来看，泵组整体重心落在底座中心区域，底脚安装孔的间距匹配常规消防泵房的混凝土基础预埋螺栓间距，进出水口的法兰端面高度适配通用消防管路的标高，无需额外做变径或抬高基础即可完成对接。泵头的机械密封腔预留了检修操作空间，日常维护更换密封件时无需拆解整个泵壳与电机连接结构，仅需拆开泵端侧盖即可完成操作，能大幅缩短现场故障停机的维护时长。叶轮与泵轴的配合采用过盈加键传动的结构，可应对消防泵启动瞬间的大扭矩冲击，避免启动时叶轮打滑造成的供水压力爬升滞后问题，满足消防工况下快速达到额定供水压力的要求。电机接线盒设置在泵体侧上方，避开了管路接口的漏水风险区域，接线口的朝向可根据现场进线方向调整，适配不同方向的线缆布设需求，减少现场布线的弯折半径要求。
