带支座轴套支撑组件结构设计

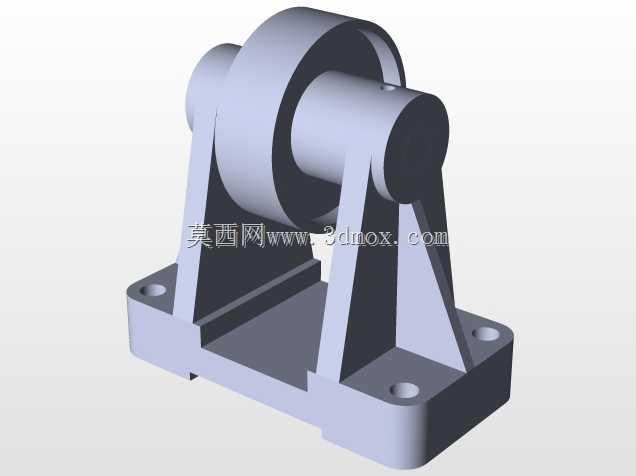

该支撑组件多用于中小型传动系统的回转部件承载场景，常见于轻工输送线、小型动力传输单元、实验台架的轴系定位环节，核心作用是为穿装在内部的回转轴提供径向支撑，同时通过一体化的支座结构将轴系载荷平稳传递至安装基面，避免轴系运转过程中出现径向窜动、偏心振动等问题。从结构设计逻辑来看，组件采用对称式三角筋板支撑布局，底部为带安装孔的矩形安装底板，两侧立板向上承托筒状轴套主体，筋板沿立板与底板的衔接位置布置，可在不额外增加整体壁厚的前提下，大幅提升支座的抗弯曲、抗扭转变形能力，适配轴系运转过程中产生的交变载荷冲击。轴套内孔为光滑圆柱面，可根据实际装配需求选配铜套、滚动轴承等内嵌件，满足不同转速、载荷工况下的回转支撑需求，轴套侧壁预留的小孔可用于安装润滑注油嘴或者定位销，方便日常维护时补充润滑脂，或是对内嵌轴承进行轴向定位，防止轴承随轴一同转动。安装边界方面，底板上的四个安装孔采用对称分布设计，孔位间距适配常规型材机架、钢制安装平台的孔距标准，安装时只需将底板贴合安装基面，穿入对应规格的螺栓即可完成固定，不需要额外制作复杂的转接安装板，能有效缩短现场装配的调整周期。在做结构校核时，针对轴套的运动模态做了针对性的仿真验证，重点考量了轴系在不同转速区间下，支撑结构的固有频率与轴系转动频率的错开量，避免出现共振区间落在常用工作转速范围内的问题，确保轴系高速运转时整体结构的稳定性，减少振动带来的零部件疲劳损耗。整个组件的外形过渡处均做了圆角处理，既可以消除应力集中点，提升铸件或者机加工件的结构强度，也能避免装配过程中尖锐棱角划伤操作人员。实际选型应用时，可根据配套回转轴的直径、工作载荷大小，等比例缩放轴套内孔尺寸与支座整体规格，适配不同功率等级的传动单元使用。
