82毫米航模螺旋桨整流锥三维设计

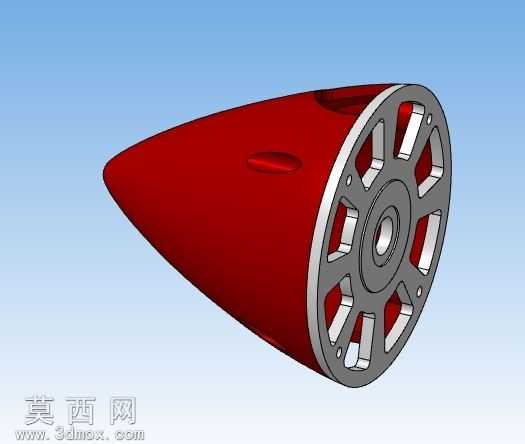

本作品为适配航模动力系统的82毫米规格螺旋桨整流锥三维设计，整体采用流线型锥状主体搭配后端安装法兰盘的组合结构，建模阶段以空气动力学优化为核心思路，首先通过草图绘制锥面的母线轮廓，以旋转凸台命令生成光滑连续的锥状主体，保证外表面无突兀折角，可有效降低飞行过程中的空气阻力，减少动力损耗。主体表面设置的两处内凹定位槽，用于和前端桨帽配合实现周向定位，避免飞行过程中整流锥与螺旋桨发生相对转动，提升结构稳定性。后端的安装法兰盘采用镂空辐条式结构设计，在保证安装结构强度的前提下，尽可能削减零件整体重量，适配航模对配件轻量化的严苛要求；法兰盘上均匀分布的安装孔位，可与标准规格的电机输出端安装座精准匹配，中心设置的轴孔可适配对应直径的电机输出轴，保证同轴度要求，避免高速转动时出现偏心抖动的问题。材质设计上，锥状主体部分模拟亮面红色工程塑料材质，通过调整材质的漫反射、高光参数还原硬质塑料的光滑质感，表面添加细微的磨砂纹理避免渲染效果过于塑料感；后端法兰盘模拟银灰色金属材质，添加轻微的金属拉丝纹理与倒角反光效果，区分两种材质的视觉差异，提升渲染真实感。建模过程中对所有安装孔位、定位槽的尺寸做了公差适配设计，保证各配合位置的尺寸精度，辐条与锥面的连接位置做了圆角过渡处理，避免应力集中导致的结构断裂问题，整体结构兼顾气动性能、结构强度与轻量化需求，可直接用于航模配件的3D打印生产或注塑开模参考，渲染阶段采用渐变蓝色背景配合柔和的环境光，清晰展现零件的外轮廓与结构细节，突出流线型设计的视觉特点。
