利根川PS050伺服舵机结构三维设计

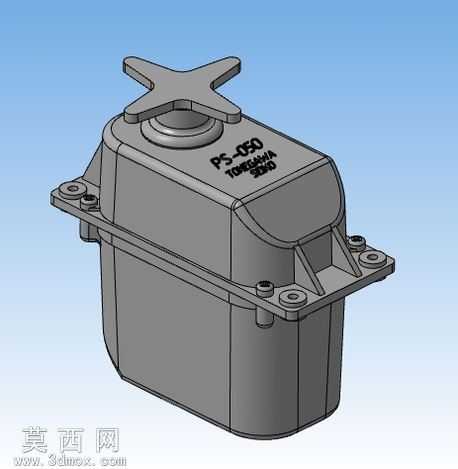

本模型为利根川精工PS050伺服舵机的简化三维结构设计，建模过程中以实物测绘尺寸为基准，采用参数化建模方式完成整体结构搭建，首先通过草图绘制勾勒出舵机主体外壳的轮廓特征，针对外壳上的安装孔位、侧边加强筋、顶部输出轴基座等细节特征，采用拉伸、切除、筋特征、阵列等建模命令逐一还原，保证各安装位的尺寸精度与实物一致，满足后续装配模拟的使用需求。模型顶部的十字形输出摇臂采用独立零件建模完成后与主体进行装配约束，还原摇臂与输出轴的配合关系，外壳表面的品牌标识字样采用包覆特征实现，还原实物的外观细节。材质设置上，主体金属外壳赋予哑光灰色金属材质，模拟铝合金压铸外壳的磨砂质感，输出摇臂采用同系金属材质，安装孔位处做细微的材质色差处理区分孔壁与壳体表面，整体渲染采用纯色渐变背景，通过柔和的环境光打光突出壳体的曲面过渡与棱角结构，清晰展现各部分的结构特征。设计过程中对舵机的内部布局做了简化处理，重点还原外部整体布局与安装结构，省略了内部复杂的电机、齿轮组、控制板等细节，在保证外观结构完整的同时降低模型复杂度，方便用于无人机项目、大型航模等场景的整体装配布局使用。建模时严格遵循实物的比例关系，侧边带安装孔的固定耳、底部的定位凸台、壳体的分型线等细节都做了精准还原，能够直观展现该款大功率伺服舵机的外部形态与安装点位，可用于产品展示、装配干涉检查、整机布局验证等场景，模型的各特征参数可编辑，方便后续根据实际需求调整尺寸或补充内部结构细节。
