小型敞篷单体作业小艇三维结构设计

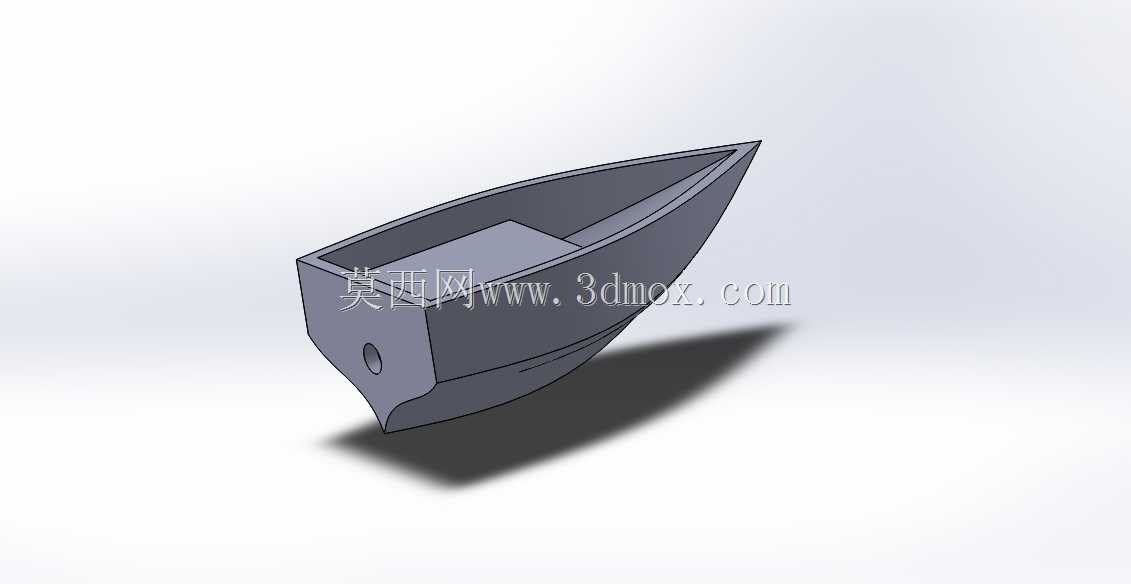

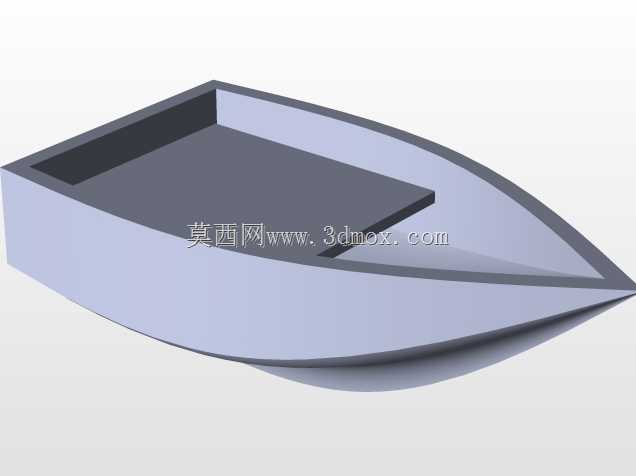

这款小型敞篷单体小艇的结构设计，首先围绕近岸浅水区的作业需求展开，适配内河支流、养殖塘区、近岸浅滩等吃水受限的使用场景，可承担短途人员转运、小型渔具运载、近岸巡检类作业任务，船体整体采用窄长尖艏构型，能有效降低行进时的迎水阻力，在低动力配置下也能获得较好的航向稳定性。从设计思路上看，建模阶段优先保证船体曲面的光顺连续性，外板采用等厚抽壳结构，艏部尖瘦上翘的线型可减少航行时的艏部上浪，艉部做了加宽平直处理，既可以预留小型动力挂载的安装位，也能提升低速行进时的尾部浮力储备，避免装载后出现艉倾过大的问题。船体内部设置了横向分隔舱板，将舱室划分为艏部储物区、中部乘载区两个功能段，横向舱板同时可作为结构加强筋，提升船体整体的抗扭刚度，减少薄板结构在波浪载荷下的形变幅度。船体外板底部设置了纵向的导流棱线，既可以提升直航时的航向保持能力，也能在浅水区触底时起到一定的耐磨防护作用，艏部预留的系缆孔结构做了局部加厚处理，可满足系泊时的拉力载荷要求，避免系泊力集中导致的局部结构破损。从安装边界来看，该小艇整体尺寸适配小型拖车的运载宽度，无需额外拆解即可完成陆路转运，船体自重控制在单人可辅助推行的区间，上下岸作业时无需大型吊装设备配合。建模过程中对船体的重心位置做了前置优化，空载状态下也不会出现艏部上翘的问题，中部乘载区的地板做了微幅防滑纹理设计，同时预留了座椅、小型储物箱的安装孔位，使用者可根据实际作业需求快速加装对应功能配件。船体线型在转折处全部做了圆角过渡处理，既减少了应力集中点，也能降低航行时的水流噪声，外板曲面的曲率变化均匀，后续如果要做实体加工，不管是采用玻璃钢糊制还是铝合金板材折弯，都能直接提取曲面作为加工基准，无需二次调整曲面公差。
