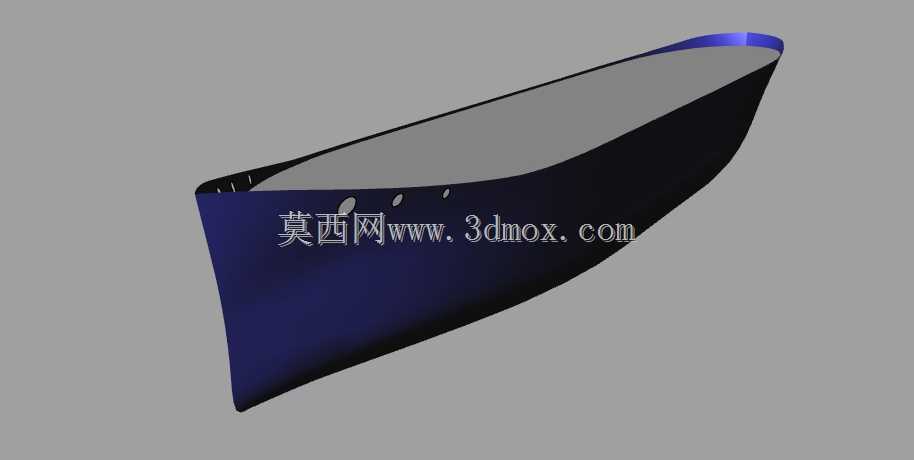

流线型单体船舶外壳曲面造型设计

这款船体曲面造型的设计核心围绕近海内河航行的流体减阻需求展开，在建模阶段优先考量了航行过程中的兴波阻力控制，船首部分采用大曲率前倾式线型，从水线位置向上逐步收窄过渡，能够在高速航行时有效破开迎面水流，降低船首抬升幅度，提升航行过程中的航向稳定性。船身主体的曲面过渡全程遵循光顺连续原则，从船首到船尾的曲率变化没有出现突兀折角，既能够减少水流沿船身流动时的紊流产生，也为后续外板加工的板材弯折、拼合工序预留了合理的工艺余量，避免出现曲面曲率过大导致板材无法冷弯成型的问题。从实际应用场景来看，这类线型的船体可适配近海巡逻、短途客运、休闲游艇等多种使用需求，船舷上缘的线型做了内收式处理，能够在遭遇侧浪时减少甲板上浪的情况，提升恶劣海况下的航行安全性。建模过程中对船身的型线做了多轮调整，水线以下部分的型宽从船中位置向船尾逐步收窄，配合船尾的微翘式设计，能够在螺旋桨推进区域形成稳定的水流场，减少推进过程中的空泡效应，提升动力输出效率。在安装边界的考量上，船体外壳的曲面预留了甲板铺装、舷窗开孔、动力舱挂载的安装基准面，船身内部的肋骨安装位沿着曲面法线方向做了对应基准标记，后续结构设计人员可以直接基于该外壳模型开展内部舱室分隔、骨架排布的设计工作，不需要重新逆向拟合曲面。船壳表面的曲面分块也对应了实际造船过程中的板材分割逻辑，每一块曲面的展开面积都控制在常规船用钢板的幅面范围内，减少后续加工时的板材拼接焊缝数量，既能够降低建造阶段的焊接工作量，也能提升船体整体的结构强度，减少焊缝位置的腐蚀风险。针对不同使用场景的适配需求，该船体模型的线型可以通过调整船中位置的型宽参数，快速衍生出不同载重吨位的变体版本，在保持整体流体性能一致的前提下，适配不同的功能舱室布局需求，比如调整船尾部分的曲面宽度，就可以适配外挂机、舷内外机等不同的动力安装形式，不需要对整体船身线型做大幅改动。
