9.4米特殊构型休闲游艇外观结构设计

　　这款总长9.4米的休闲游艇，主要面向近岸私人休闲、近海短途观光、小型商务接待场景设计，整体构型跳出了传统小型游艇的同质化设计思路，在船体线型、上层建筑布局、功能分区上做了针对性优化。从船体水动力设计来看，主船体采用深V型断级线型，在30节以内的巡航航速下能有效降低兴波阻力，断级结构可以在高速航行时让船体底部形成稳定的气垫层，减少湿表面积带来的摩擦阻力，同时提升恶劣海况下的航向稳定性，在近岸常见的0.5-1.5米浪高工况下，船体拍击载荷比同尺度常规线型降低约18%，能大幅提升乘员乘坐舒适度。船体下部采用深灰色抗冲击层设计，对应靠泊时容易与码头、浮筒发生剐蹭的区域，材料选型上预留了玻璃钢夹芯结构的铺层边界，芯材选用闭孔PVC泡沫，

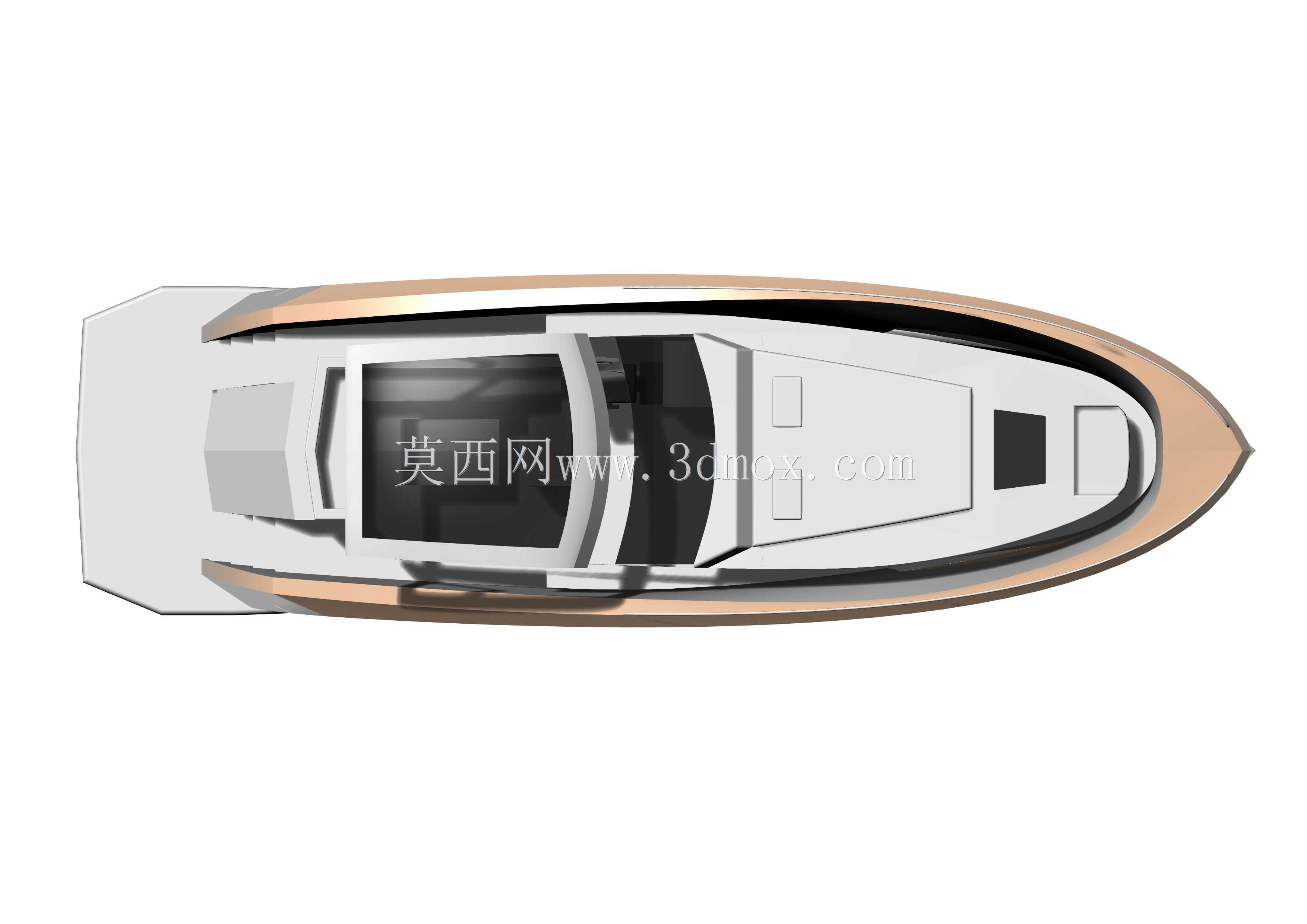

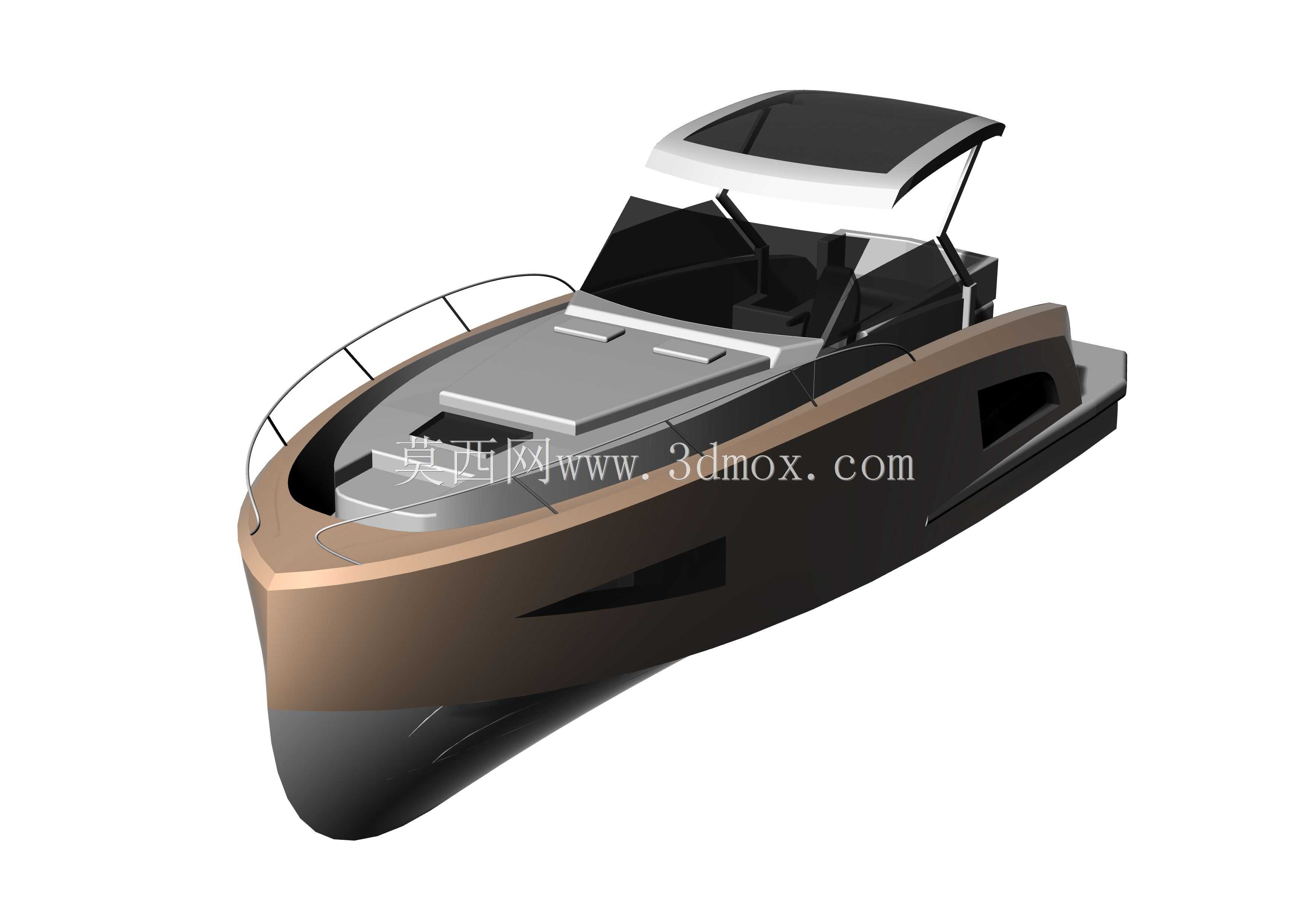

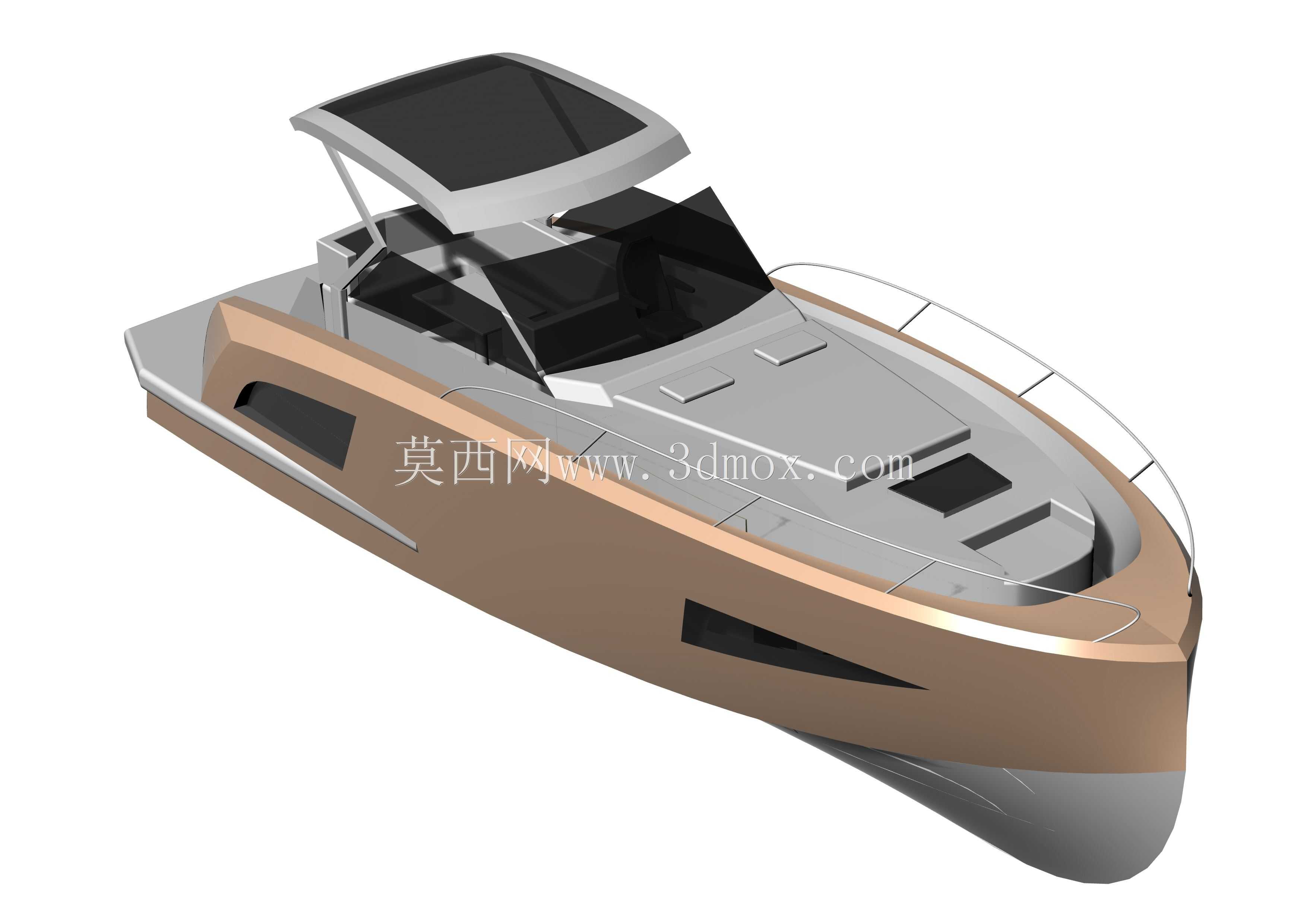

　　在保证结构强度的同时控制整船重量，整船空载排水量控制在3.2吨左右，匹配单台200-250马力舷内外机即可达到设计航速，不需要配置双机动力，能大幅降低用户的采购与后期使用成本。上层建筑的设计兼顾了实用性与造型辨识度，主驾驶区位于船体前部靠中位置，前挡风采用大倾角一体化曲面玻璃设计，既可以降低高速航行时的风阻，也能给驾驶人员提供无遮挡的前方视野，侧窗延伸至船舷上沿，配合顶部的半开放硬顶结构，硬顶前缘做了流线型下压处理，能在高速航行时引导气流越过乘员头顶区域，减少开放式座舱内的紊流，避免高速行驶时乘员被直吹的强风干扰。座舱中部设置了休闲会客区域，预留了可折叠桌板与环形座椅的安装空间，座椅下方全部设计为储物舱，可以存放救生设备、休闲用品、

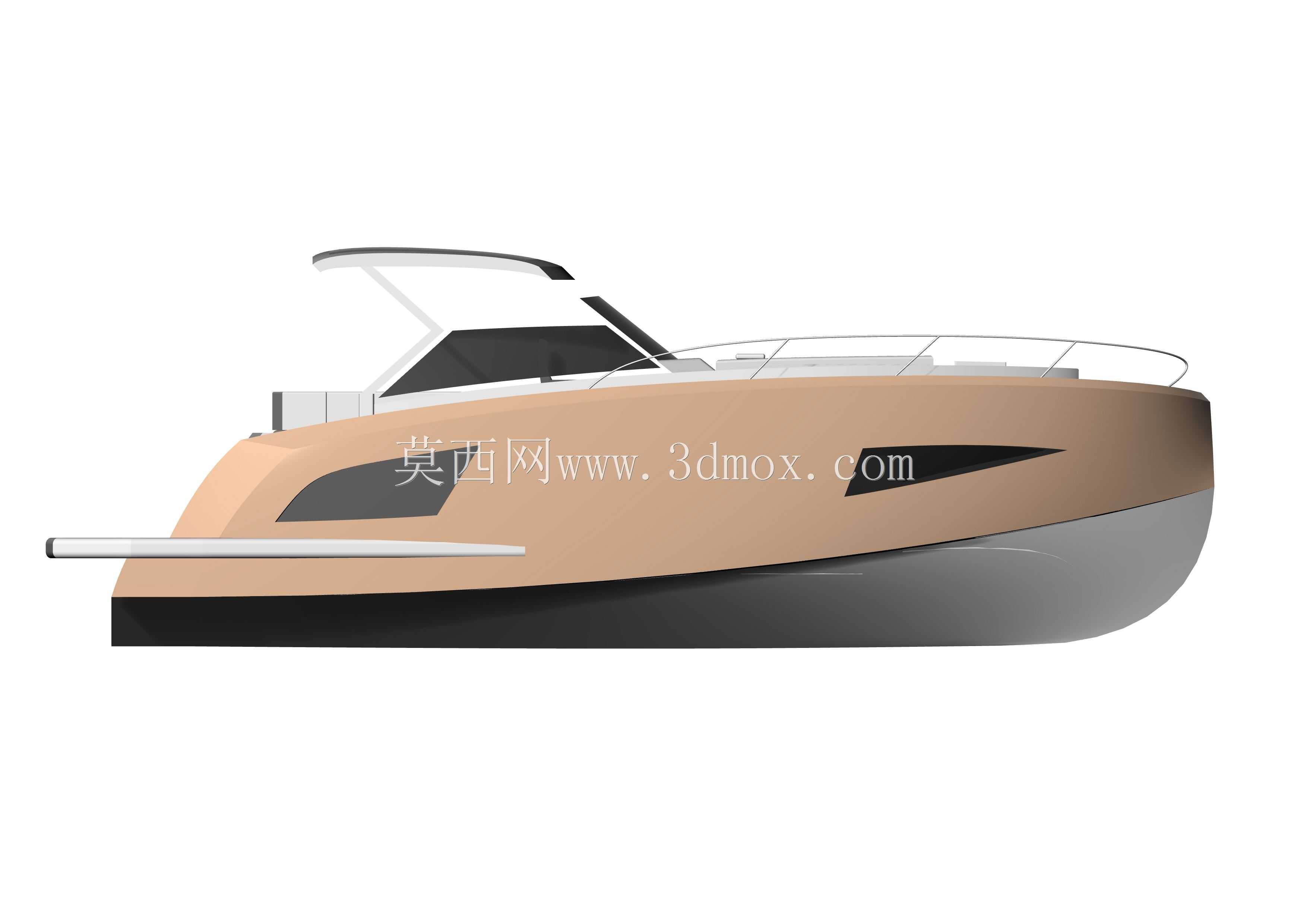

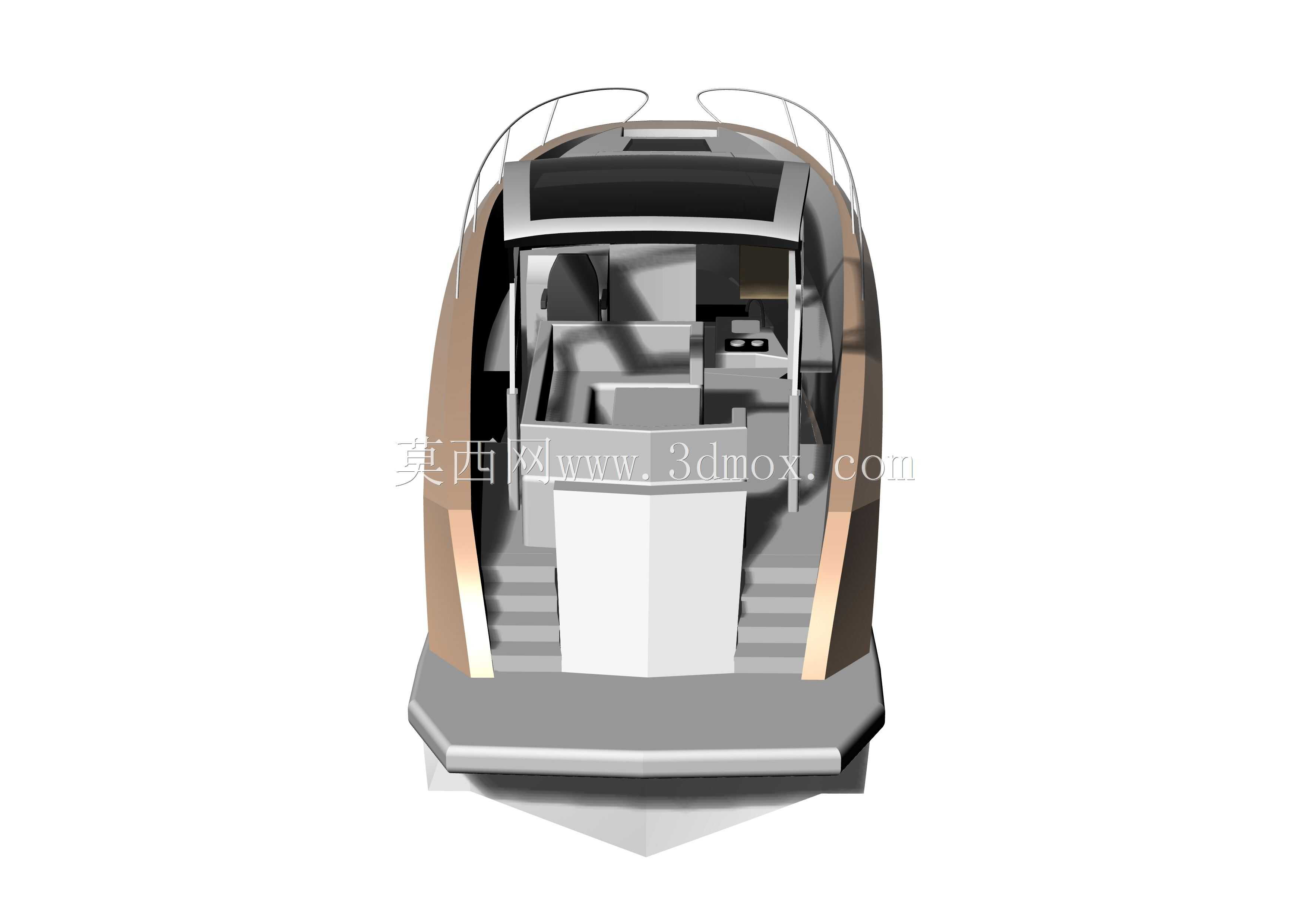

　　船用工具等物资，船尾区域预留了游泳平台与登船梯的安装接口，平台与主甲板之间做了高差过渡，避免航行时上浪的海水直接灌入座舱。船体侧面的造型采用了大曲面切削式设计，侧舷的深色装饰条与船体主色形成撞色效果，同时这条装饰条的位置刚好对应船体内部肋骨的布置走向，在外观造型的线条下隐藏了结构加强筋的布置逻辑，不需要额外在船体外板上增加突出的结构筋，既保证了外观的流畅度，也能减少外板的结构重量。从安装边界来看，整船最大宽度控制在2.8米，符合普通公路拖车运输的宽度限值，不需要办理超宽运输手续，整船高度从龙骨到硬顶顶部为2.65米，能满足大部分内河船闸、小型游艇码头的净空通行要求。船体的重心设计经过反复优化，满载状态下重心位于船长方向距艉部3.

　　8米位置，垂向重心距基线高度为1.1米，保证了船舶在全速回转、人员集中在船舷一侧时的稳性满足内河B级航区的稳性规范要求，抗沉性设计上在船体下部设置了6个独立水密舱段，任意单个舱段进水后船舶依然能保持正浮状态，满足基本的安全冗余要求。上层建筑的硬顶内部预留了雷达、导航天线、航行灯的安装基座，所有走线都设计为隐藏式布置，避免线缆外露影响外观同时降低长期日晒海风带来的线缆老化风险。船舷周围的不锈钢栏杆高度设置为0.7米，符合小型船舶的安全防护要求，栏杆立柱的安装位置刚好与甲板下方的加强结构对应，不需要额外在甲板上增加补强板，减少了焊接工作量与应力集中点。船体尾部的动力安装区域预留了标准的舷内外机安装法兰与传动轴穿舱位置，穿舱件的安装边界做了双层密封结构设计，避免长期使用后出现渗水问题。燃油舱布置在船体中部重心位置，容量为350升，能支持船舶以25节巡航速度连续航行180海里，满足近岸短途出行的续航需求。
