大电流MRBF保险丝接线端子结构设计

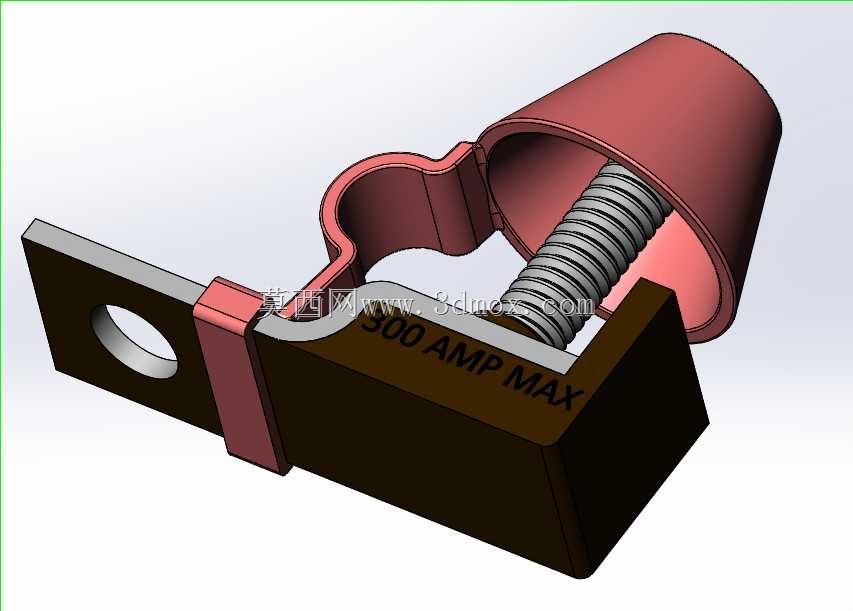

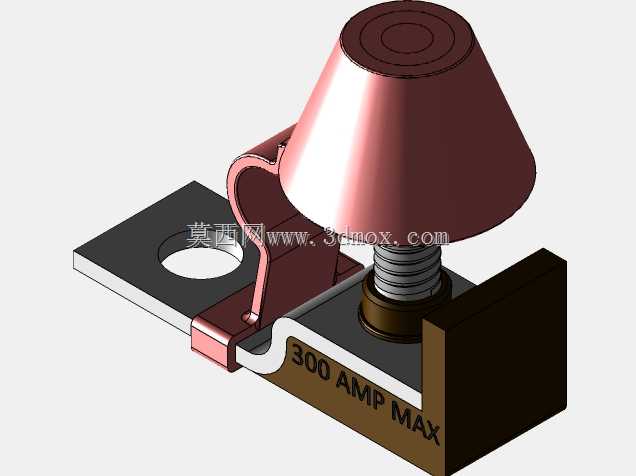

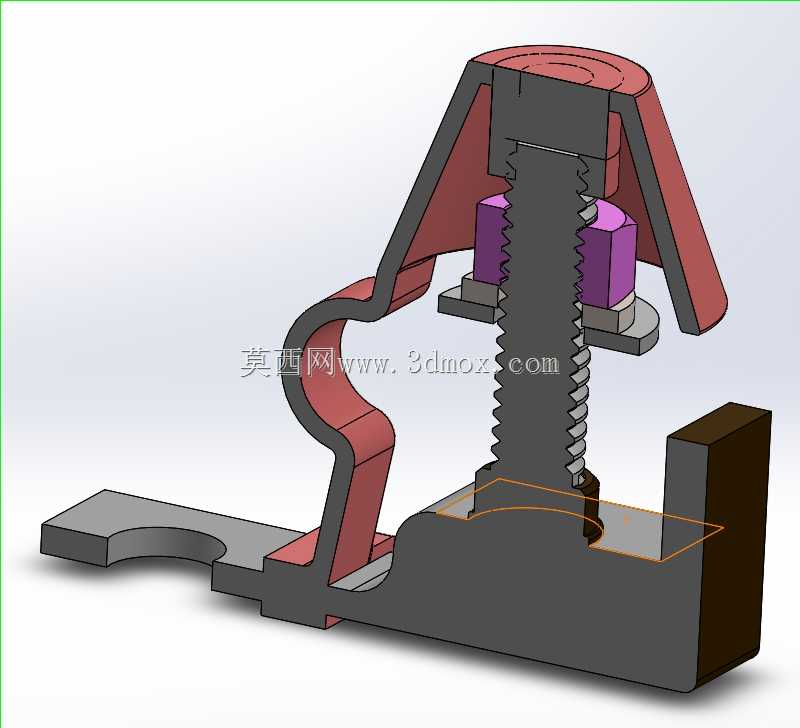

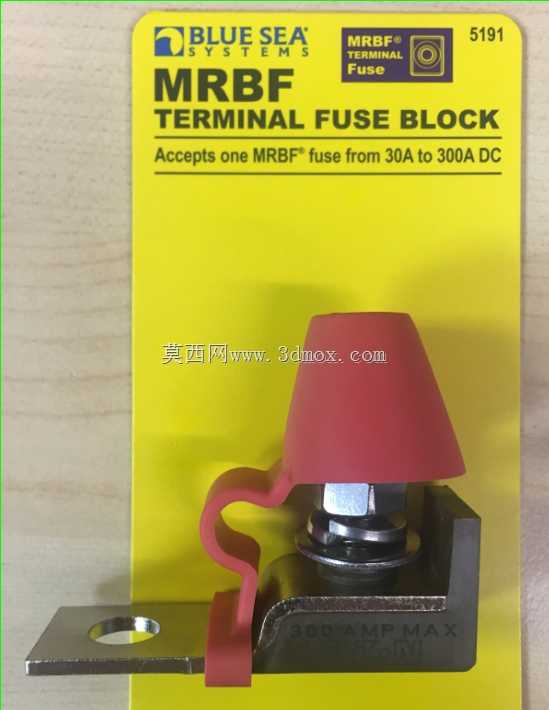

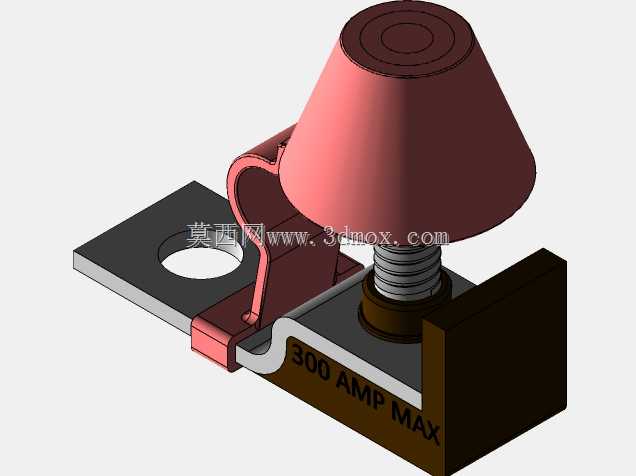

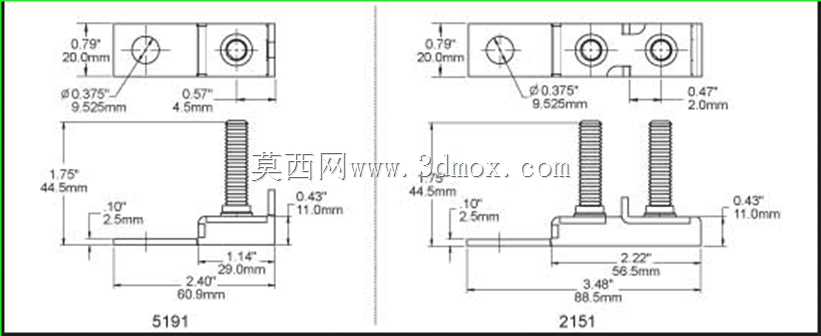

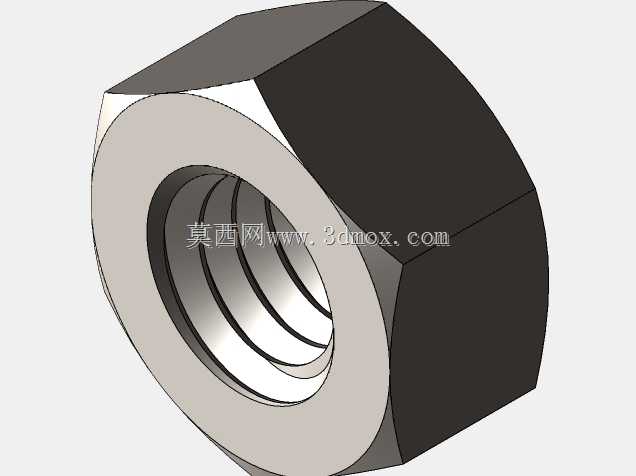

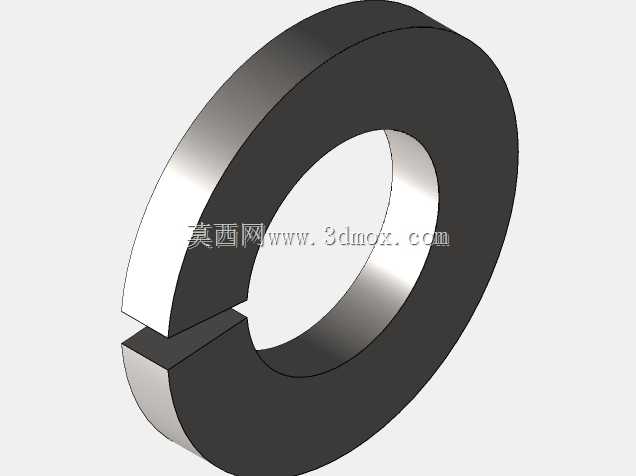

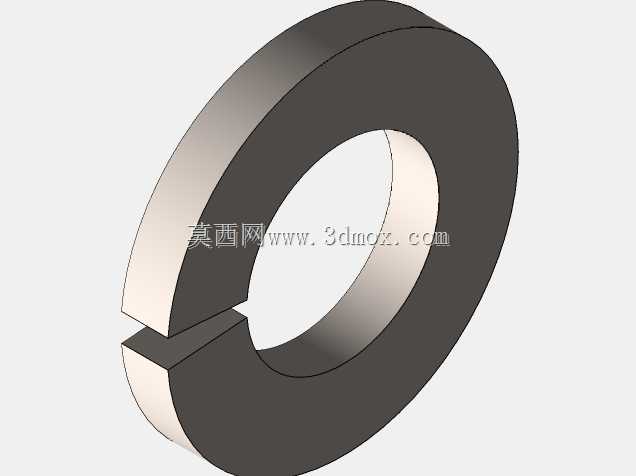

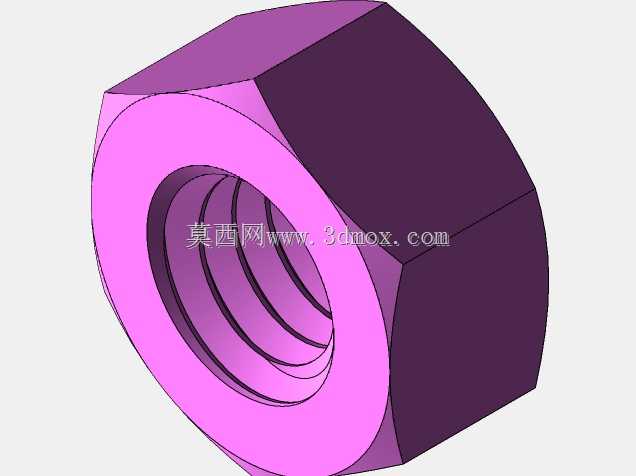

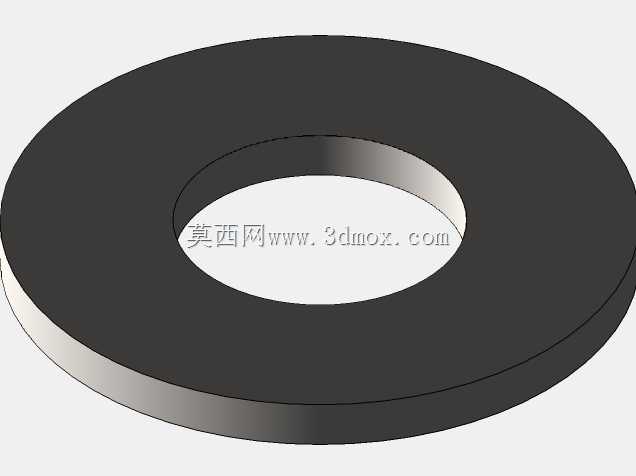

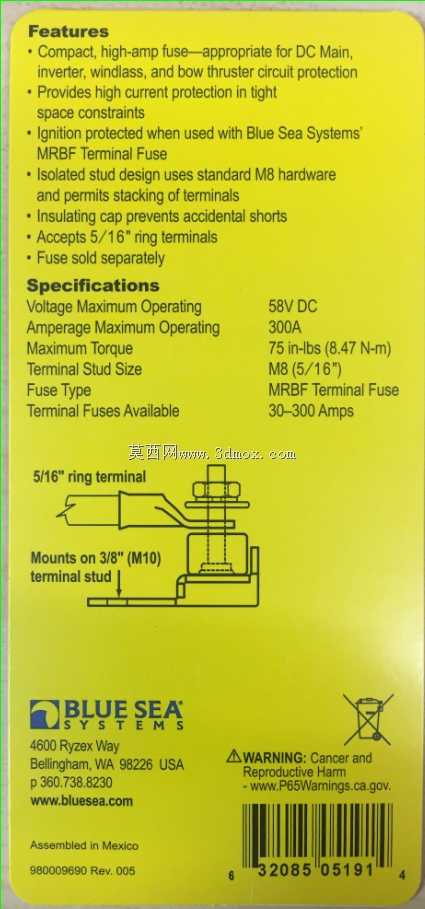

这款接线端子主要面向直流配电场景设计，适配30A至300A电流区间的MRBF规格保险丝，常见于房车改装、船舶直流供电系统、大功率储能设备、工程车辆低压配电回路中，作为回路过流保护的核心连接节点使用。端子主体采用导电性能优异的铜基材质加工，表面做镀锡防氧化处理，降低大电流工况下的接触电阻，避免长期载流出现过热烧蚀问题。底座一侧预留带通孔的安装耳，可通过M6规格螺栓直接固定在设备安装面板或金属支架上，安装孔位与市面同规格保险丝座完全兼容，无需额外改动安装位即可替换原有配件。端子的压线区域采用开放式U型槽结构，搭配顶部压紧螺丝实现导线的可靠压接，螺丝旋紧行程经过精确计算，既可以保证导线与端子本体的充分接触，又不会因为压力过大损伤多股铜芯线的线丝，适配16AWG至4AWG线径的多股铜芯导线，满足不同载流等级的接线需求。外侧配套的红色橡胶绝缘保护罩采用耐高低温的橡胶材质注塑成型，装配后可以完全罩住带电的保险丝与接线螺丝部位，避免安装、运维过程中工具或人体误触带电部位引发短路、触电风险，同时橡胶罩的卡扣结构与底座边缘的凸起卡槽配合，卡装到位后不会因为设备运行的震动出现松脱掉落，防护等级可以达到IP20级别，满足常规室内、舱内安装的防护要求。建模过程中严格按照实物的装配公差进行配合间隙设计，螺丝与底座螺纹孔的配合、橡胶罩与底座的卡合间隙、保险丝安装位的定位尺寸都经过反复校核，确保模型导入装配环境后可以直接用于配电盒的布局干涉检查，也可以作为同类端子改型设计的基础参考。端子本体上的电流标识采用凹陷刻字设计，实际生产中可以通过激光打标实现永久标识，避免长期使用后标识磨损无法识别额定参数，安装后保险丝的更换操作无需拆卸整个底座，只需要掀开橡胶保护罩即可完成保险丝的插拔更换，运维操作十分便捷。
