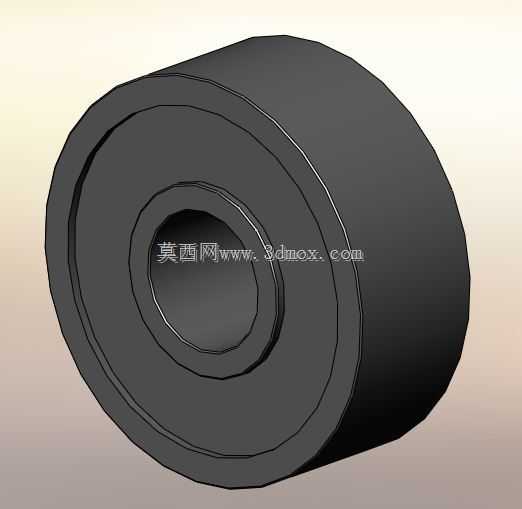

凯末尔压路辊结构三维设计

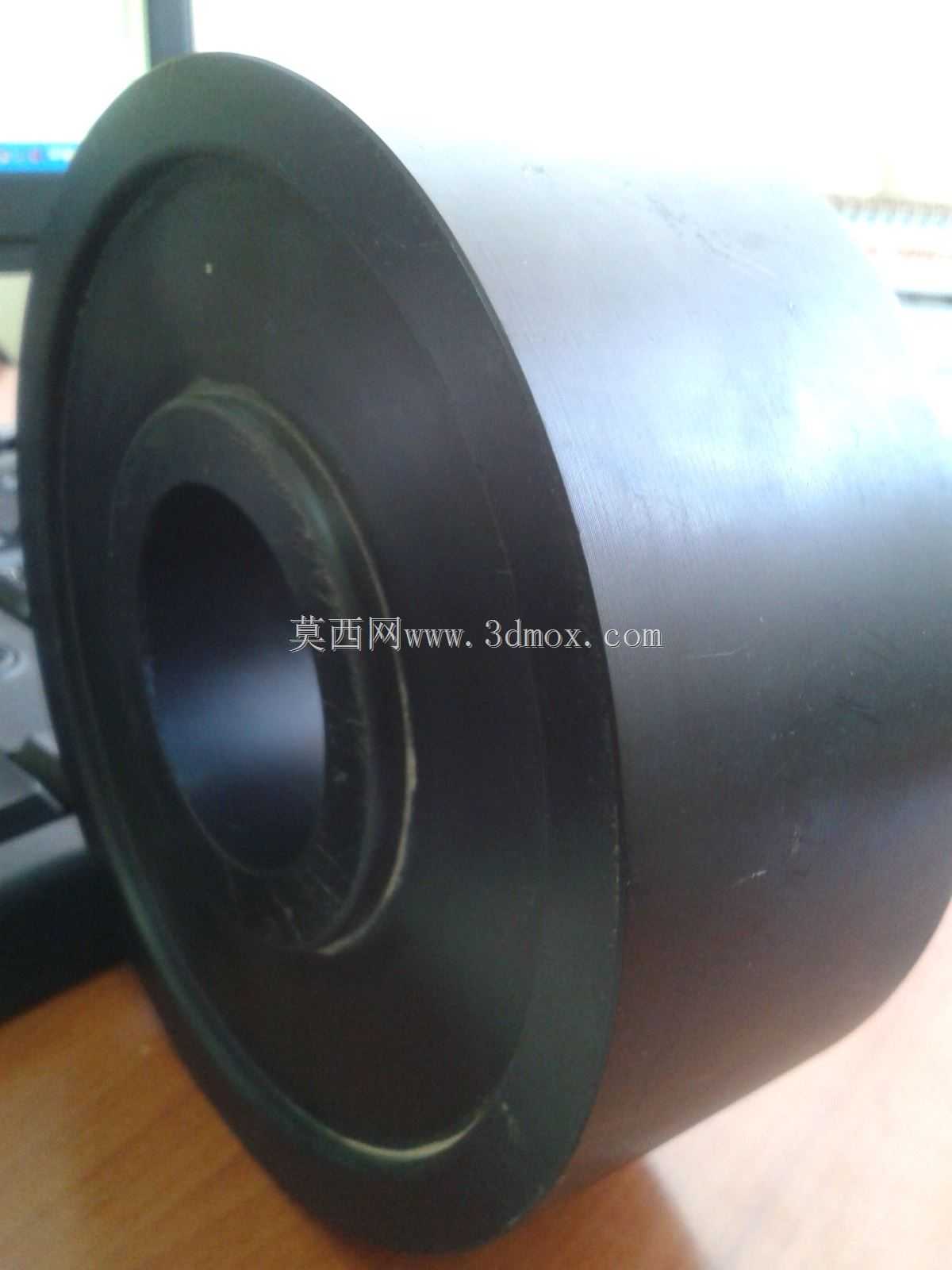

该部件为小型压实设备的核心工作滚轮，主要适配于人行道铺装修补、小区路面养护、狭小场地土方压实这类大型压路设备无法进入的作业场景，在庭院施工、管线回填压实、步道砖铺设前的基层整平作业中应用广泛，相比大型压路设备，这类小直径压辊的转向灵活性更强，贴边压实的表现更优，不会对路缘石、周边已完工构筑物造成磕碰损伤。从结构设计来看，该压辊采用整体式厚壁筒体结构，辊面做了精加工处理，圆柱度公差控制在合理区间，作业过程中不会出现局部压痕、压实度不均的问题，筒体两端的轴孔采用同轴设计，与支撑轴的配合间隙经过反复校核，既保证转动过程无卡滞，也能避免长期作业出现的轴孔偏磨问题。设计阶段优先考虑了部件的受力特性，压辊作业时需要承受整机的下压力以及滚动过程中的交变载荷，因此筒体壁厚选取时预留了足够的安全余量，不会在长期高负载作业下出现筒体变形、辊面凹陷的问题，两端的轴肩定位结构可以直接与机架的轴承座配合，不需要额外加装定位套，减少了装配环节的累积误差。安装边界方面，该压辊的轴向尺寸经过优化，适配于手扶式小型压实设备的机架宽度，轴孔直径与常规的支撑轴规格匹配，安装时只需要将两端轴颈穿入轴承座，锁紧轴向定位件即可完成装配，不需要对机架做额外的改制。辊面没有设计额外的凸纹或齿形结构，属于光面压辊，适用于压实沥青面层、平整砂石基层这类对表面平整度要求较高的作业场景，滚动过程中可以将表层材料压密整平，不会在作业面留下齿痕。设计过程中对压辊的重心做了配平处理，转动时的动平衡表现良好，高速滚动作业时不会出现异常振动，既可以提升压实作业的平整度，也能降低支撑轴承的额外负载，延长轴承的使用寿命。筒体内部采用中空结构，在保证结构强度的前提下尽可能降低了部件自重，既可以减少整机的负载消耗，也方便后期的部件拆装与维护更换，作业时配合整机的配重调节，可以根据不同的压实材料调整下压力，适配从素土回填到沥青面层的不同压实工况需求。
