剖视展示结构的双列轴承座装配组件

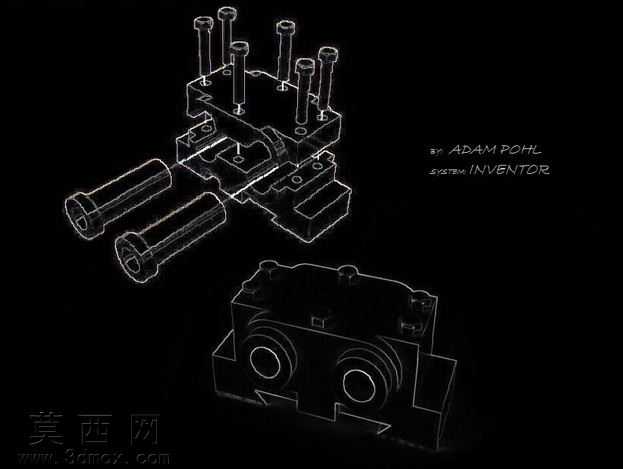

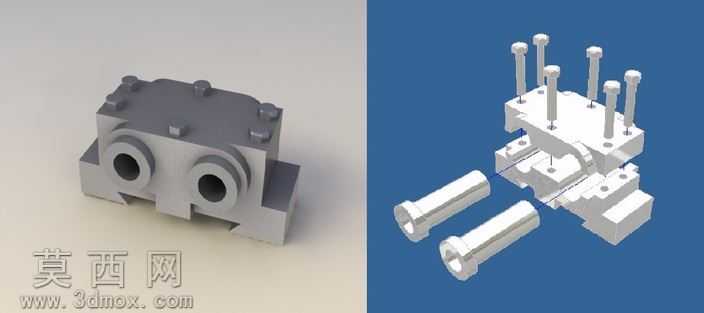

本作品为双列轴承配套的轴承座装配三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计装配逻辑，先完成各个单体零件的特征构建，再按照实际装配约束完成整体组装，同时制作了爆炸视图以清晰呈现各零件的装配关系与配合位置。模型整体包含上下对合式轴承座基体、两根配套支撑轴、六根内六角圆柱头紧固螺栓三类核心零件，轴承座基体采用灰铸铁质感的哑光金属材质渲染，表面还原了铸造件的细微磨砂质感，安装定位面、轴承安装孔等关键配合面做了精加工的亮面质感区分，清晰区分加工面与非加工面的视觉差异；紧固螺栓采用镀锌钢材质渲染，还原了标准件的金属光泽与棱边倒角细节；配套支撑轴采用调质钢材质，表面做了光滑的金属反光处理，还原轴类零件精加工后的表面质感。模型同时制作了装配完成状态与爆炸分解状态的展示效果，装配状态下可直观看到整体的外部轮廓、安装定位槽、双轴承安装孔的布局，上下座体的对合面、螺栓安装孔的位置清晰可辨；爆炸视图将上轴承盖、下轴承座、紧固螺栓、支撑轴沿装配轴线方向分离，清晰展示每个零件的装配顺序与配合位置，直观呈现双列轴承座的内部容纳空间、轴的穿装路径、螺栓的锁紧固定逻辑。设计过程中充分考虑了双列轴承的安装定位需求，座体内部预留了足够的轴承容纳腔，两侧的轴承孔同轴度做了参数化约束，保证后续装配时轴承与轴的配合精度，底部的安装定位槽采用燕尾槽式结构，可实现轴承座在设备基座上的快速定位与固定，座体边角处做了合理的铸造圆角处理，避免应力集中，符合实际五金铸件的生产工艺要求。渲染阶段采用双视角布光，装配体视角采用柔和的漫反射光源，突出整体的结构轮廓与材质质感；爆炸视图视角采用蓝色纯色背景搭配定向补光，让每个分离的零件都能清晰展示自身结构，无阴影遮挡关键特征，整体模型结构完整，装配逻辑清晰，可用于机械原理教学、轴系部件设计参考、装配工艺演示等场景。
