立式电机驱动双输出齿轮传动箱结构设计

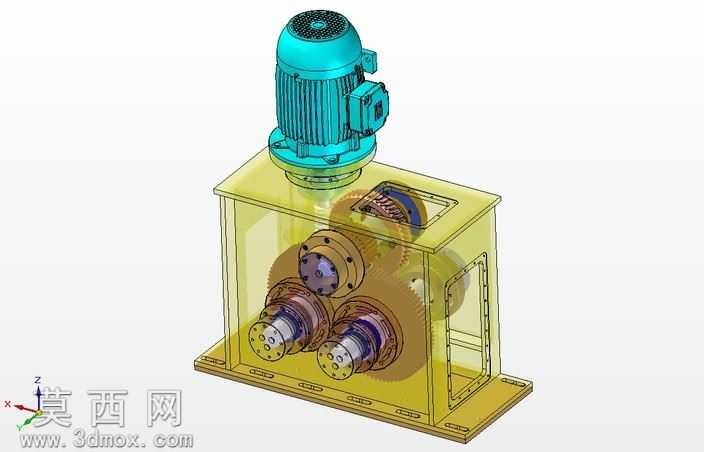

本作品为立式电机驱动的双输出齿轮传动装置，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械传动设计规范，对每一处装配公差、配合间隙进行了合理预设，确保模型可直接用于后续工程验证与结构优化。模型采用半透明箱体渲染方案，将外部防护壳体设置为半透明黄色工程塑料材质，既保留了箱体的整体轮廓展示，又可清晰呈现内部齿轮啮合、轴系排布的完整结构；驱动电机采用青蓝色金属漆材质，还原了工业电机的漆面质感与散热筋、接线盒等细节特征，各传动轴、齿轮、轴承端盖均采用不同灰度的金属材质区分，通过材质粗糙度、反光度的差异化设置，清晰区分不同零部件的材质属性与功能分区。结构设计上，装置采用顶部立式电机直连输入的布局，电机输出轴通过联轴器与箱体内第一级主动齿轮连接，通过多级圆柱齿轮啮合传动实现减速增扭，最终将动力分流至两个平行布置的输出轴端，可同时为两个执行部件提供同步动力输出；箱体内各齿轮均采用渐开线圆柱齿轮结构，齿形参数经过合理匹配，保证传动平稳性与承载能力，每根传动轴均配置对应轴承与端盖定位，确保轴系运转的同轴度与支撑刚度，箱体底部设置带安装孔的法兰底座，可通过螺栓实现装置的整体固定，箱体侧面开设观察与检修窗口，方便日常维护与齿轮状态检查。设计过程中优先考虑动力分流的传动稳定性，通过合理分配各级齿轮的传动比，保证两个输出轴的转速、扭矩输出一致性，同时优化了箱体内部的齿轮排布空间，在满足传动强度要求的前提下尽可能缩小装置整体体积，降低整机重量；建模时对所有零部件进行了装配干涉检查，排除了齿轮啮合、轴系转动过程中的碰撞风险，各连接螺栓、密封件、定位销等标准件均按照国标规格建模，保证模型的工程实用性，可直接用于传动方案验证、教学演示以及后续的生产加工参考。
