桌面式多柱支撑小型动力传动实验装置

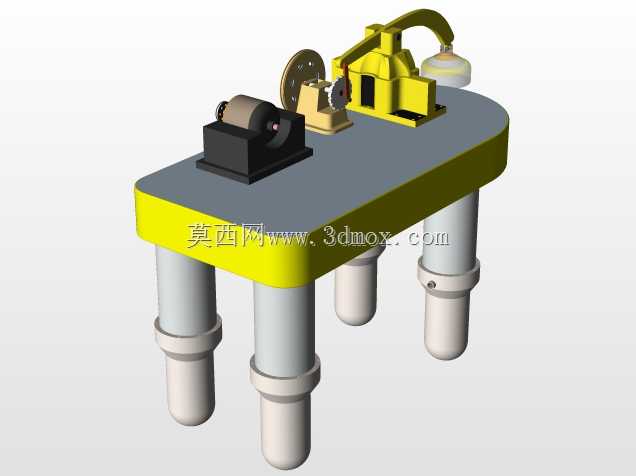

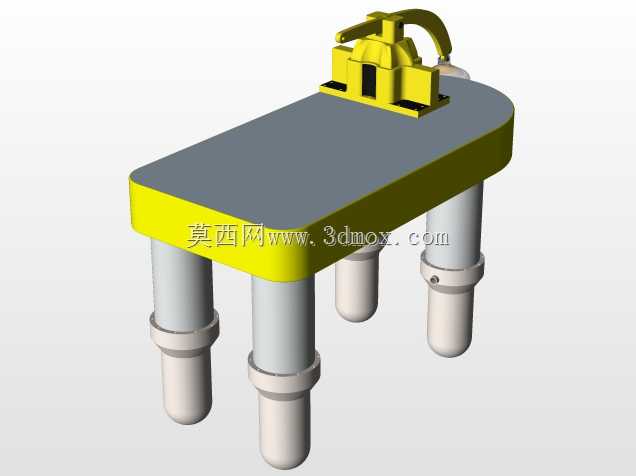

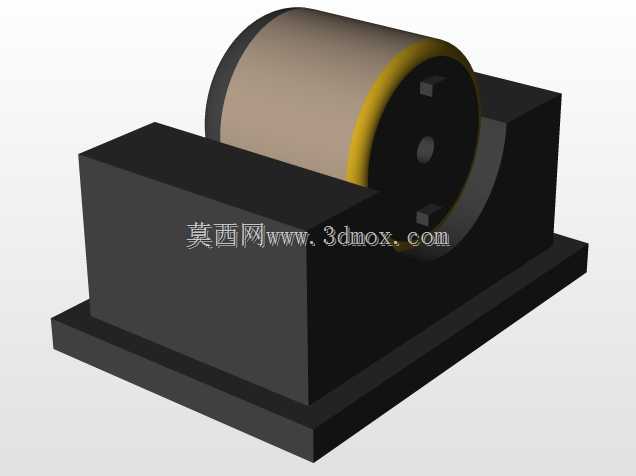

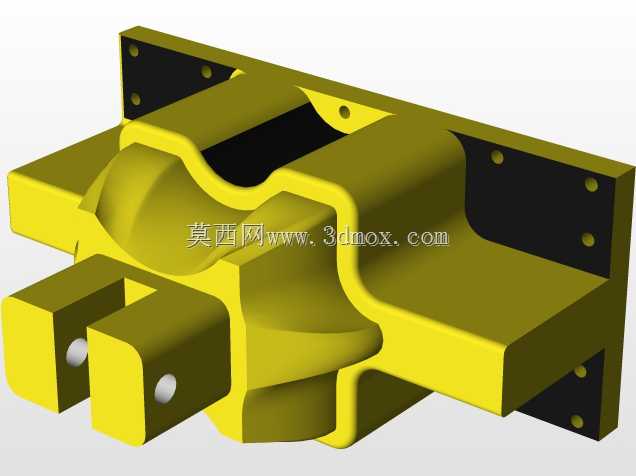

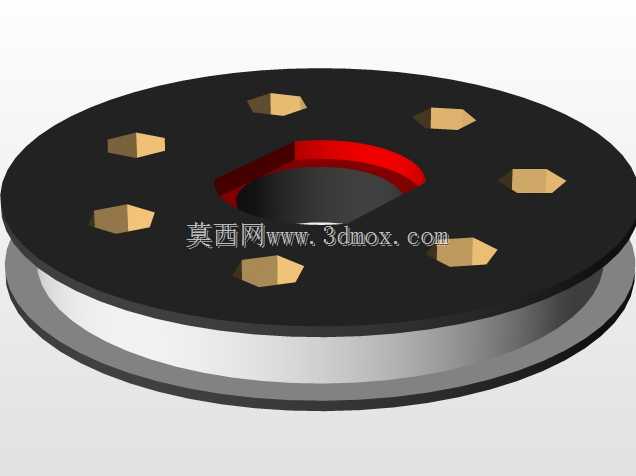

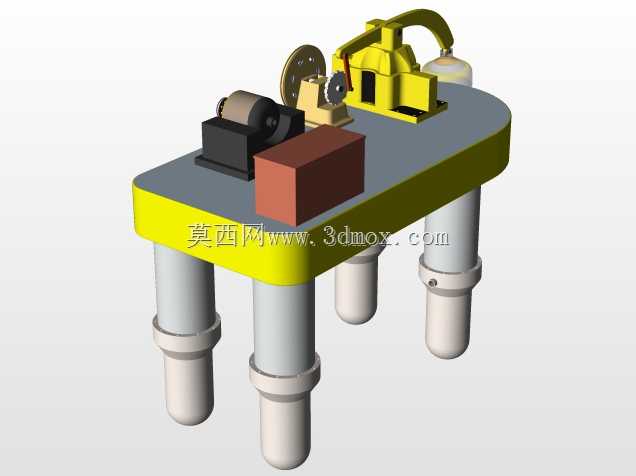

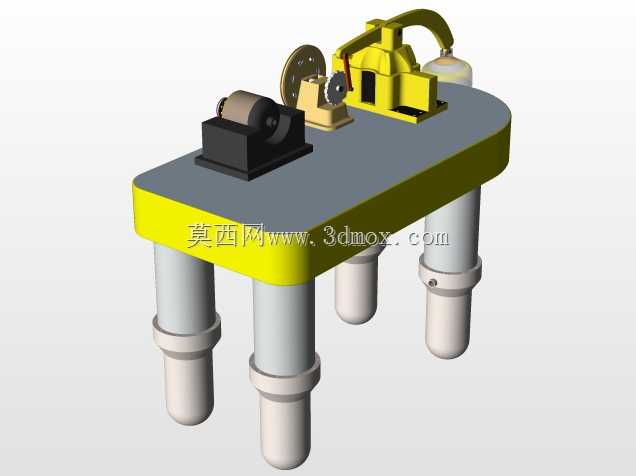

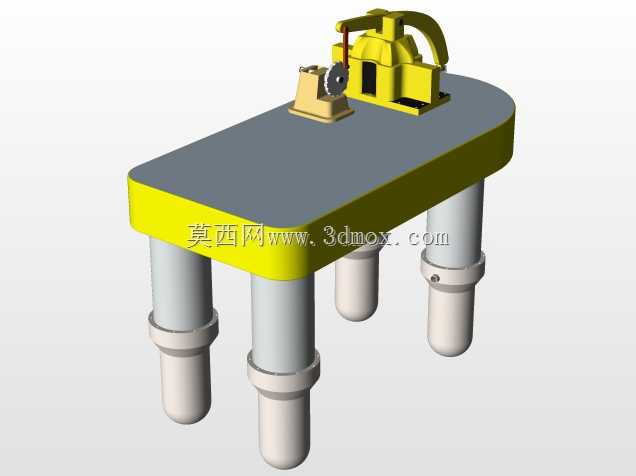

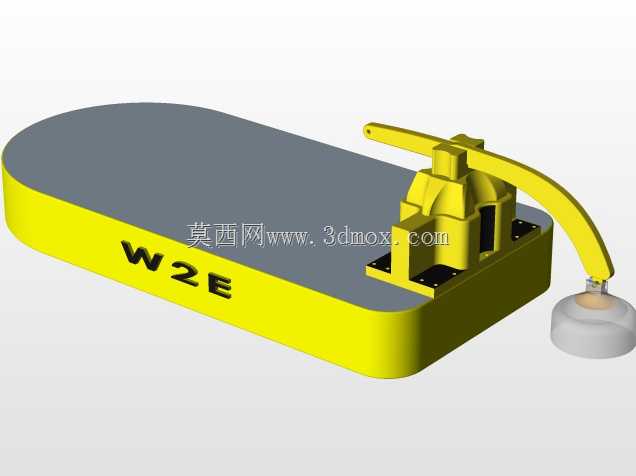

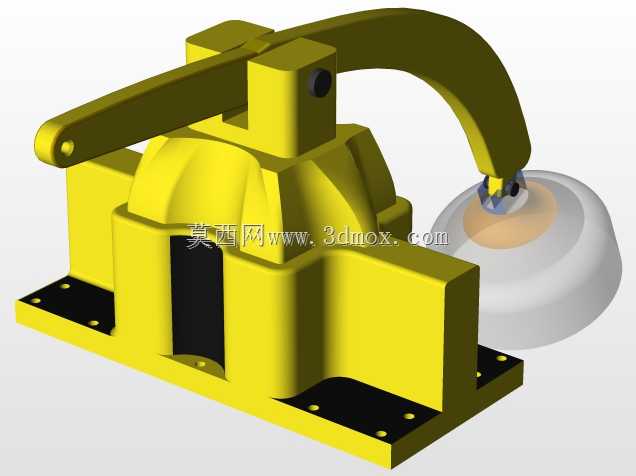

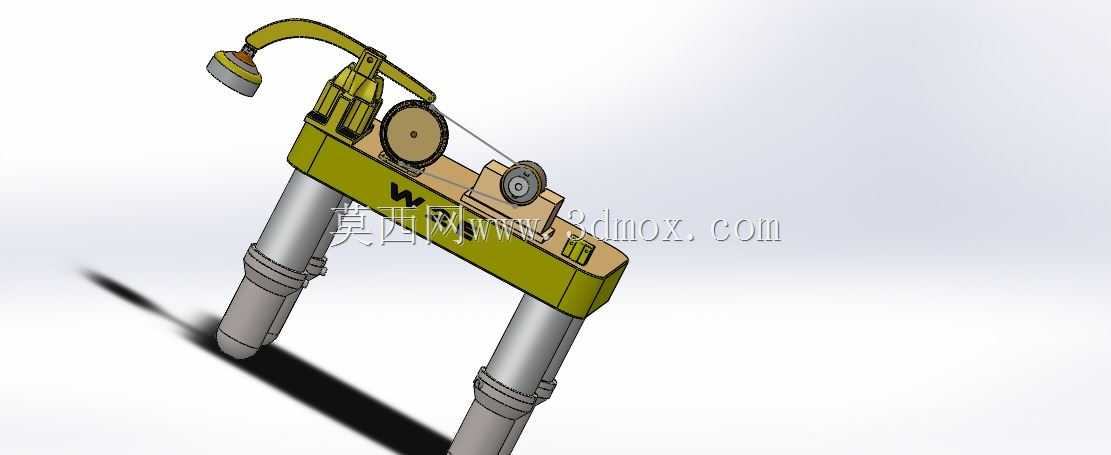

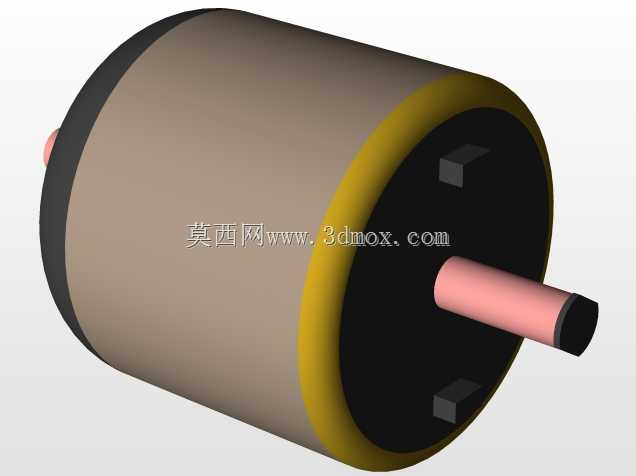

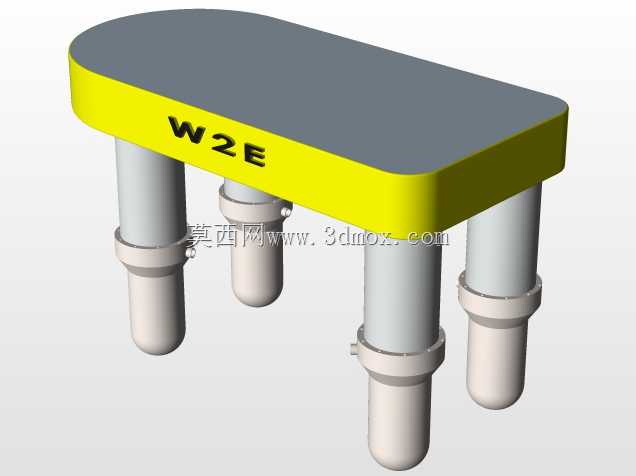

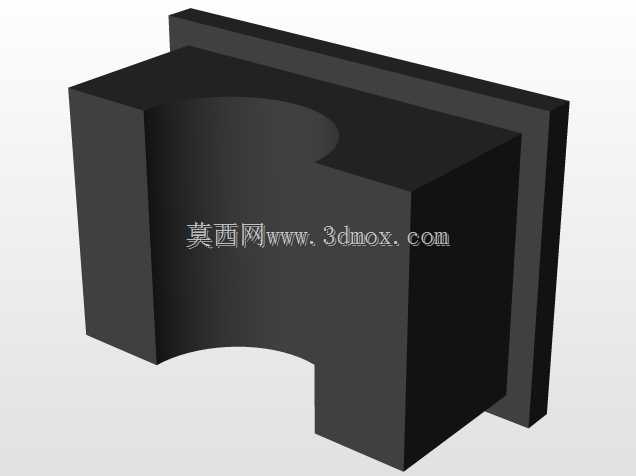

该装置采用椭圆形台面搭配四根等径圆柱支撑腿的结构形式，支撑腿底部做圆弧过渡处理，避免尖锐边角带来的磕碰风险，台面边缘做黄色彩涂包边，既可以强化结构边界辨识度，也能在实验操作时对台面上的零散小零件起到一定的防掉落作用。台面上集成了三类核心功能单元，最左侧为动力输入单元，采用卧式安装的驱动组件，配套黑色减震安装座，可降低运行过程中的振动传递，保证整个装置运行时的稳定性；中间区域为齿轮啮合传动单元，搭配带刻度的圆形飞轮盘，可直观展示传动比变化与动力传递路径，飞轮盘侧面设置的啮合齿轮组做了开放式安装设计，方便观察齿面啮合状态，也可快速更换不同模数的齿轮完成不同参数的传动实验；最右侧为功能输出单元，配套黄色的冲压式工作机头与小型储气罐体，可完成小行程的冲压、压装类演示作业。从安装边界来看，整个装置的支撑腿采用对称式布局，相邻支撑腿的中心距保持一致，安装时只需在对应安装面预留略大于台面椭圆投影的矩形区域即可，支撑腿底部预留了安装孔位，可通过膨胀螺栓固定在实验台基座或者地面上，避免高速运转时出现位移。这类装置主要应用于职业院校机械专业的课堂演示、小型加工厂的简易压装工位、以及机械爱好者的传动结构验证场景，不需要复杂的外接管路，仅需接通动力电源即可运行。设计过程中特意将所有传动部件的安装高度控制在台面以上150mm范围内，既方便操作人员观察传动过程，也避免部件过高带来的重心偏移问题；台面采用灰面哑光处理，减少光线反射对观察齿轮啮合状态的干扰，所有转动部件的边缘都做了倒角处理，外露的传动位置没有尖锐凸起，降低实验操作过程中的安全隐患。支撑腿与台面的连接采用法兰式固定结构，每根支撑腿顶部都设置了定位止口，装配时可快速完成定位，不需要反复调整支撑腿的垂直度，后期维护拆卸也十分便捷，单独更换某一根支撑腿或者台面上的功能单元时，不需要完全拆解整个装置。
