双排带轮毂链轮精密机械传动件

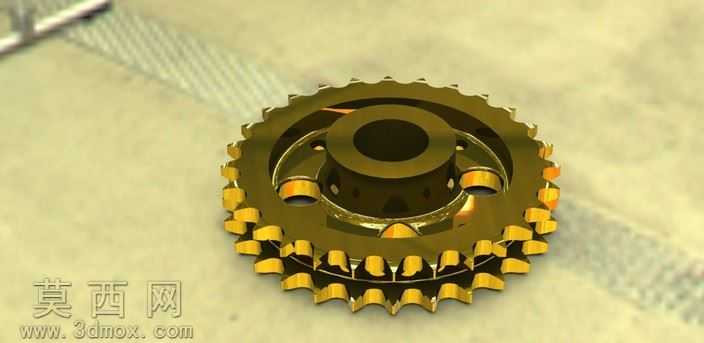

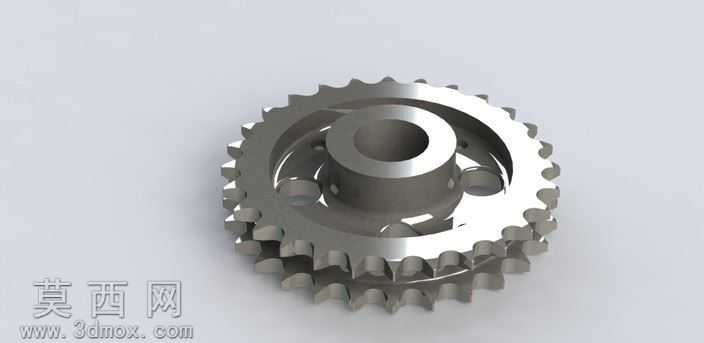

本链轮模型采用三维参数化建模方式构建，建模过程中严格遵循机械传动链轮的设计规范，首先确定链轮的核心参数：节距、滚子直径、齿数、排距等基础数值，通过草图绘制齿形轮廓，采用渐开线齿形拟合保证啮合精度，齿形部分通过拉伸、阵列命令完成周向均匀排布，确保每一个轮齿的尺寸一致性与位置精度。模型主体为双排链轮结构，中间设置一体式凸台轮毂，轮毂中心设计有同轴安装孔，用于与传动轴配合实现扭矩传递，轮毂与轮缘之间设置均匀分布的减重镂空结构，在保证整体结构强度的前提下有效降低零件自重，同时减少转动惯量提升传动响应速度。建模过程中对轮齿的齿顶、齿根均做了符合工艺要求的圆角过渡处理，避免应力集中问题，提升零件实际使用中的疲劳强度。材质渲染部分采用金属合金钢材质，调整材质的粗糙度、金属度参数还原真实机加工金属零件的质感，添加环境反射效果模拟车间光照环境下的金属光泽，渲染时突出轮齿啮合面的加工精度与轮毂安装面的平整质感。结构设计上充分考虑实际装配需求，轮毂的轴向长度、安装孔的公差预留、双排齿的排距精度均参照链传动国家标准设定，保证该模型可直接用于传动系统的装配模拟、运动仿真，能够准确还原链轮与链条啮合时的运动状态，可用于机械传动方案的验证、教学演示以及生产加工前的结构校核，整体模型细节完整，无几何错误，各特征参数可编辑调整，能够适配不同规格链条的传动设计需求。
