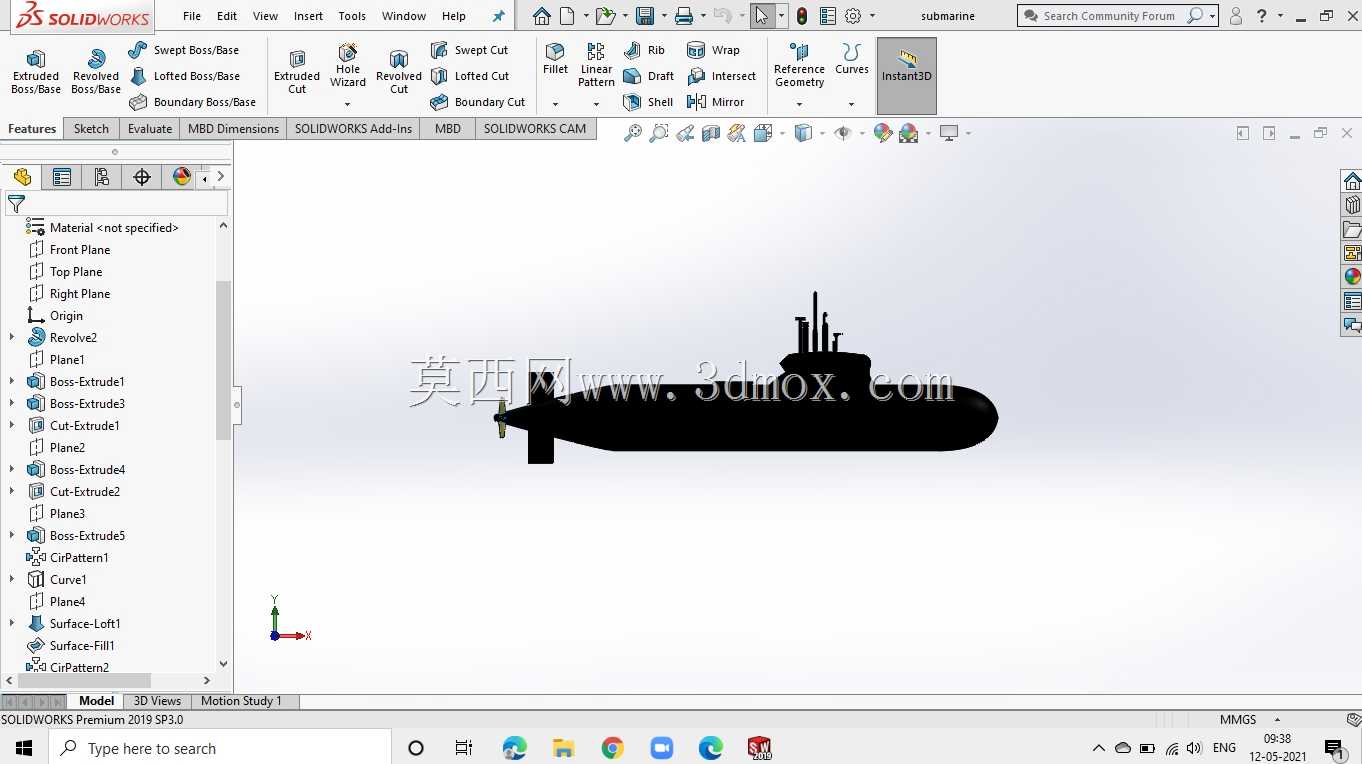

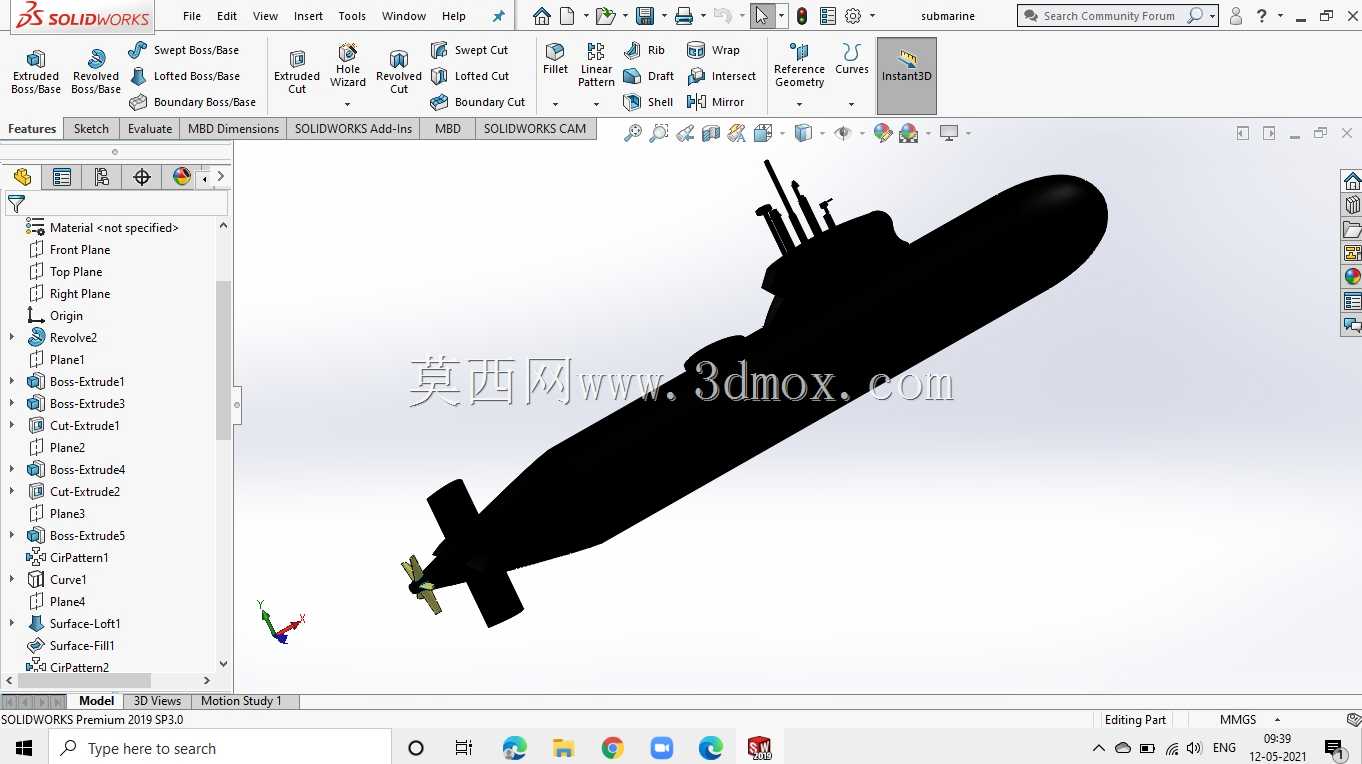

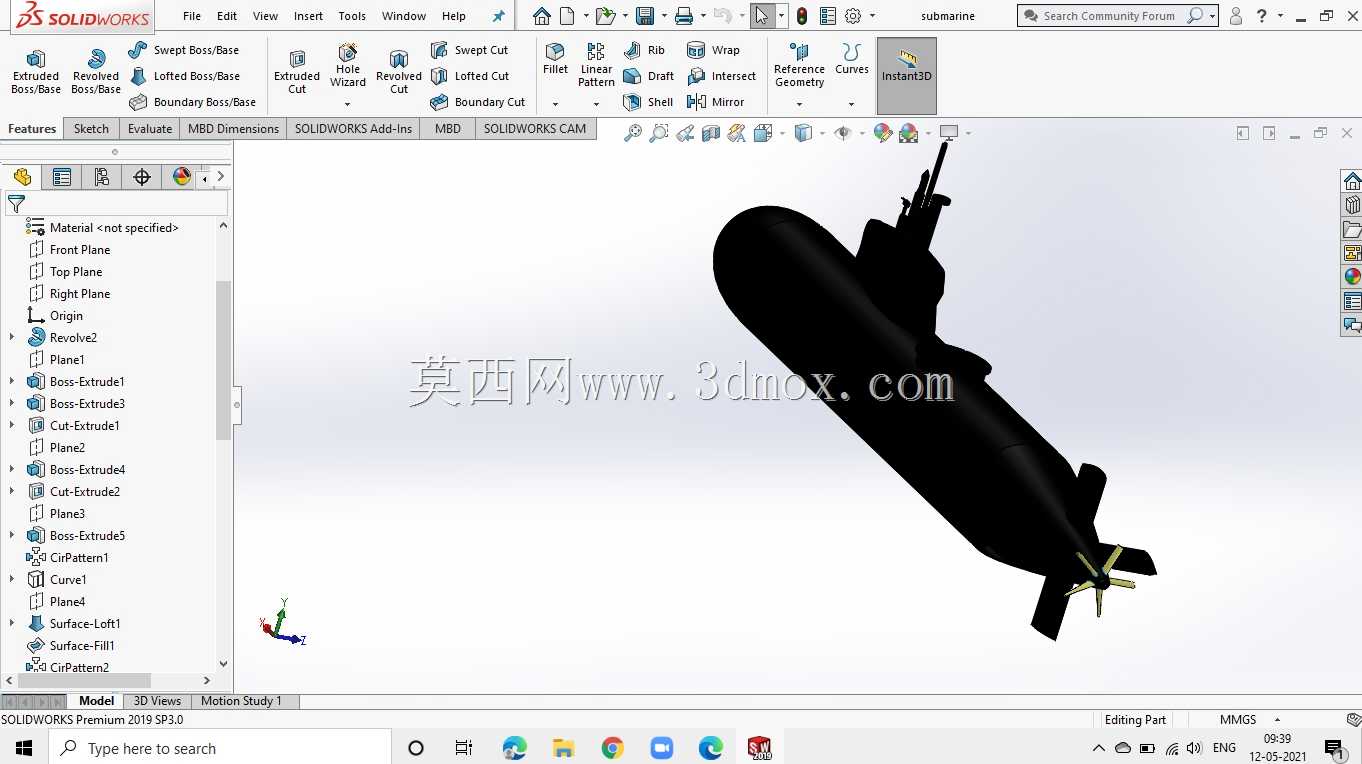

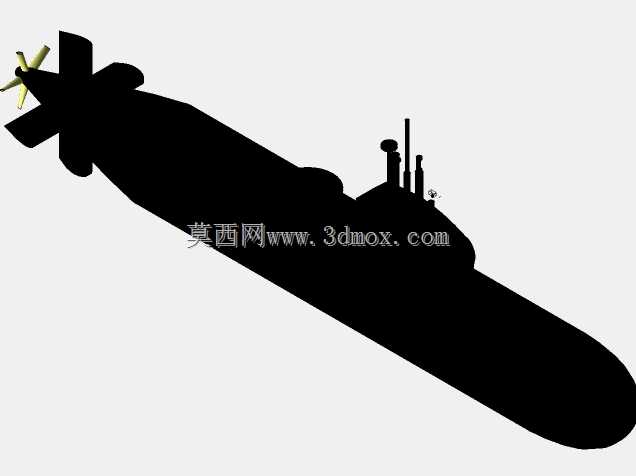

印度海军攻击型潜水艇外观结构三维数模

该潜水艇三维数模还原了军用攻击型潜艇的典型外部构型，建模过程中优先匹配水下航行的流体力学需求，整体采用拉长水滴型线型，艏部为圆润钝头构型，可降低水下高速航行时的艏部兴波阻力，减少航行过程中的流体噪声，适配水下隐蔽突防的作战场景。艉部配置十字型操纵面与七叶大侧斜螺旋桨，十字舵的布局可保证潜艇在水下垂直面、水平面机动时的操纵响应效率，大侧斜桨的设计能有效降低桨叶转动时的空泡噪声，提升潜艇的声学隐蔽性。指挥台围壳布置在艇体中前部位置，围壳上集成了潜望镜、通信桅杆、通气管装置、雷达导航天线的安装位，各凸起结构均做了流线型修型处理，避免围壳与艇体连接位置产生马蹄涡，降低附加航行阻力与流噪声。从实际应用场景来看，这类潜艇主要承担水下反潜、反舰、区域巡逻、特种作战投送等任务，数模还原的外形边界可用于水下航行阻力仿真、声反射特性模拟、总体布局校验等设计环节。建模时严格遵循实艇的尺寸比例关系，艇体最大直径与总长的比例控制在1:8到1:9之间，符合常规柴电动力潜艇的尺寸边界，围壳高度不超过艇体直径的1/3，避免围壳过大导致水下航行稳性下降。艇体表面未做多余的凸起结构设计，所有外部附件均贴合艇体曲面布置，保证外表面的光顺度，这一设计思路既匹配潜艇的隐身需求，也能减少三维数模在后续仿真计算时的网格修复工作量。从结构设计角度，该数模可作为潜艇总体设计阶段的布局参考，帮助设计人员校验艉部舵面与螺旋桨的安装间隙，确认指挥台围壳上各桅杆设备的布置空间是否存在干涉，也可用于教学演示环节，直观展示潜艇外部各系统的布置位置与功能分区。在安装边界的考量上，数模预留了螺旋桨与艉舵的装配间隙，围壳与主艇体的连接位置做了圆弧过渡处理，既符合实际建造时的结构强度要求，也避免了应力集中问题，整体外形完全匹配现代常规动力潜艇的设计特征，可用于舰船设计相关的方案论证、结构展示、仿真前置建模等工作。
