奥迪A7乘用车轮毂1:1还原三维设计作品

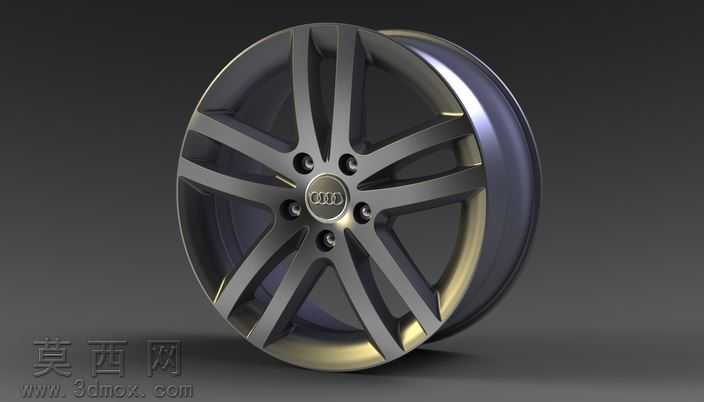

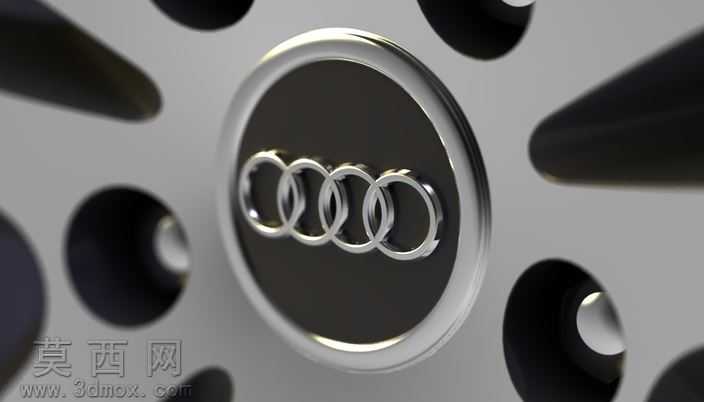

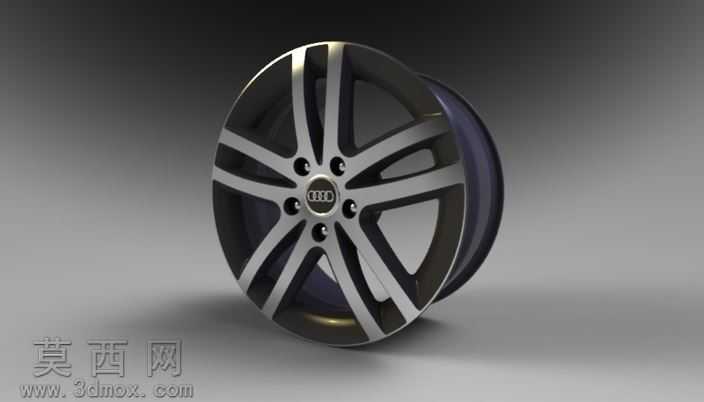

本作品为奥迪A7配套轮毂的1:1比例三维建模成果，建模过程严格对标原厂量产轮毂的实物尺寸参数，依托SolidWorks三维建模环境完成全流程构建，确保模型与真实车轮的装配尺寸、外观比例完全匹配，可直接用于整车装配校验、改装方案演示、渲染宣传素材制作等场景。建模阶段采用自底向上的构建逻辑，首先绘制轮毂中心定位基准面，精准还原中心孔的直径、定位倒角尺寸，以及五个螺栓安装孔的孔位分布、沉孔深度参数，保证安装位的尺寸精度完全符合实车装配要求；随后以中心基准为核心，逐根绘制十辐式双组辐条的空间轮廓，通过放样、拉伸切除等特征操作还原辐条的立体曲面造型，精准复刻辐条表面的内凹折线、边缘过渡圆角细节，还原原厂轮毂的动感视觉特征。轮辋部分采用旋转凸台特征构建基础筒体，依次添加轮缘的凸起结构、胎圈座的倾斜定位面、气门嘴安装孔的沉孔结构，完整还原轮辋与轮胎配合的全部装配结构，确保轮辋部分的截面轮廓完全符合乘用车轮辋的尺寸规范。材质与渲染环节，针对轮毂的双色工艺做了分层材质设置：辐条凸起的亮面部分采用高反光抛光铝合金材质，调整金属粗糙度参数模拟镜面抛光的金属质感，还原亮面部分的锐利反光效果；辐条内凹区域、轮辋外侧部分采用深灰色半哑光金属漆材质，添加细微的金属颗粒纹理模拟原厂涂装的细腻质感，中心盖区域单独制作奥迪四环标识的浮雕特征，赋予镀铬材质还原标识的亮面效果。渲染阶段搭建了柔和的影棚光照环境，通过多盏区域光从不同角度照射轮毂，突出辐条曲面的光影层次，在地面添加微弱的反射效果模拟展示台的质感，最终渲染图清晰呈现轮毂的双色撞色设计、辐条的立体层次以及金属材质的真实质感。模型构建过程中对所有尖锐边角做了符合真实工艺的圆角处理，避免出现不符合量产工艺的锐利棱角，同时对所有特征做了参数化关联，后续可通过修改核心参数快速调整轮毂尺寸、辐条造型，适配不同车型的改装设计需求，整个模型无破面、无冗余特征，几何结构干净规整，可直接导入各类三维场景做后续应用。
