蓄电池负极接线柱防腐毡圈结构设计

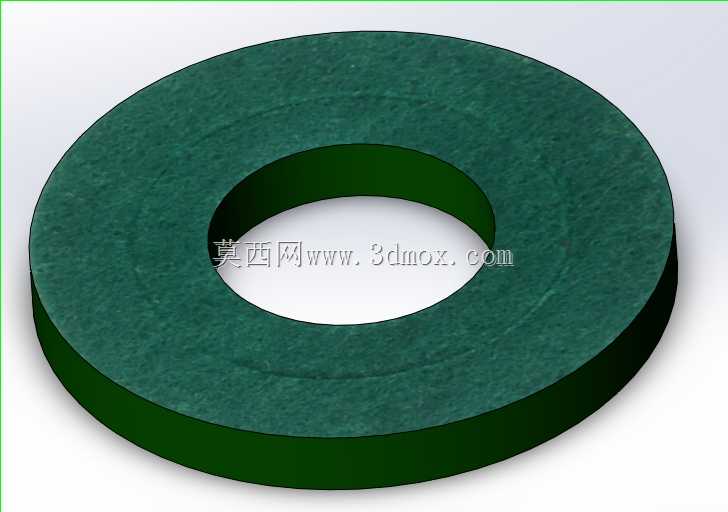

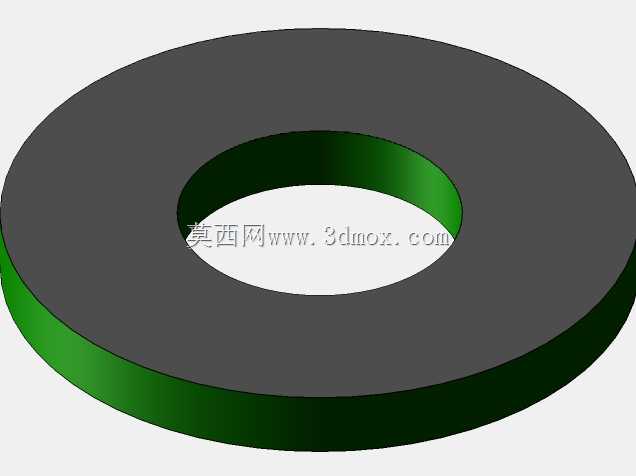

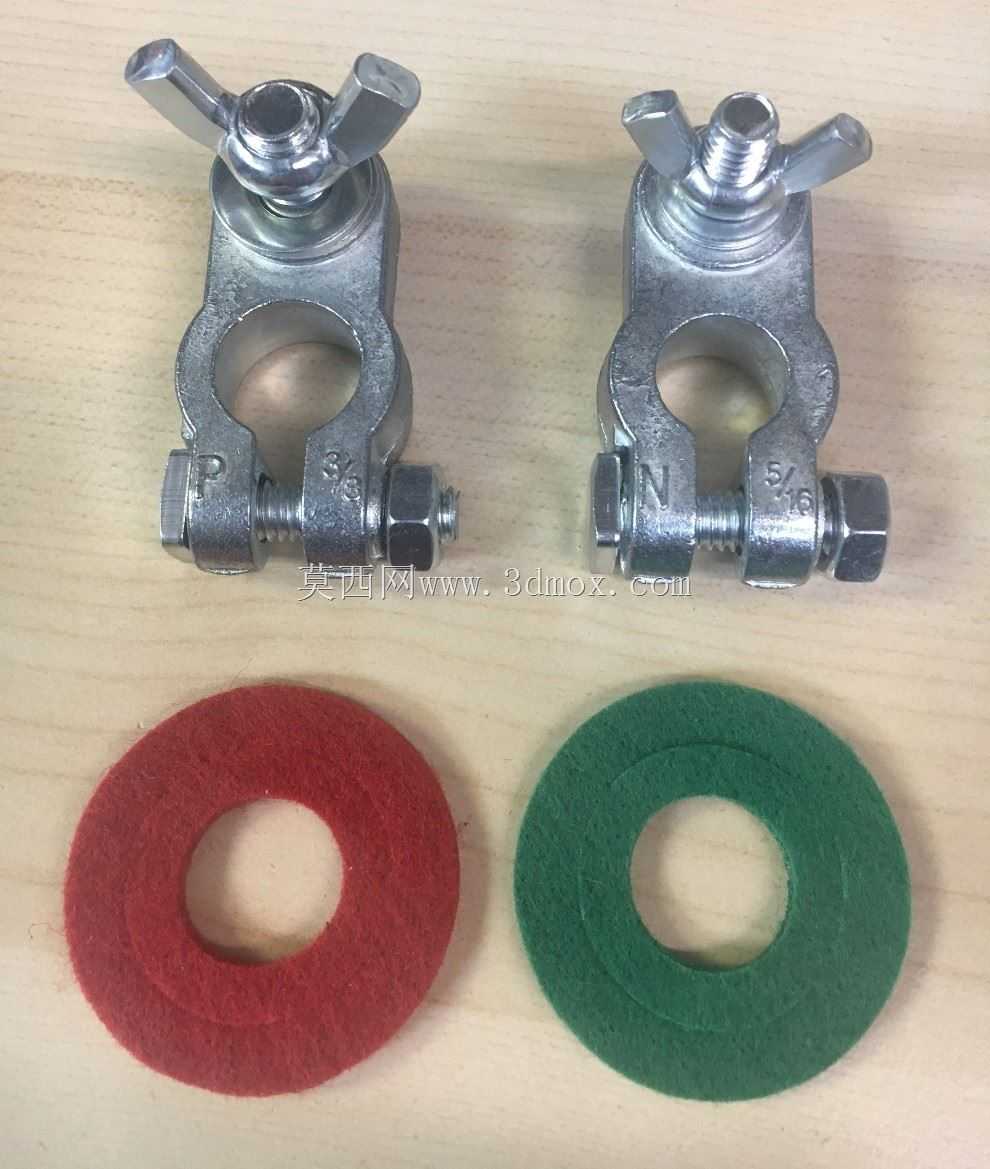

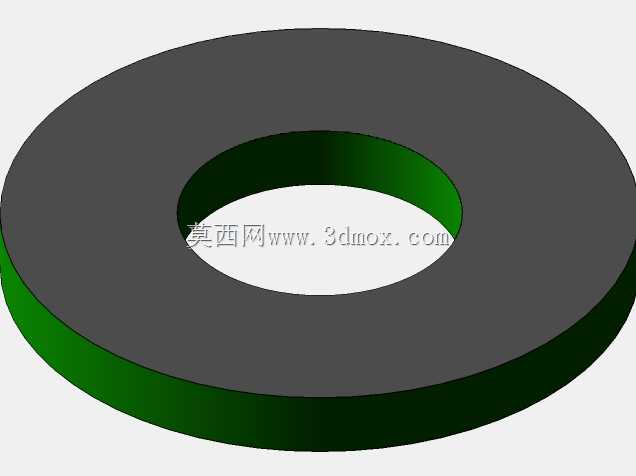

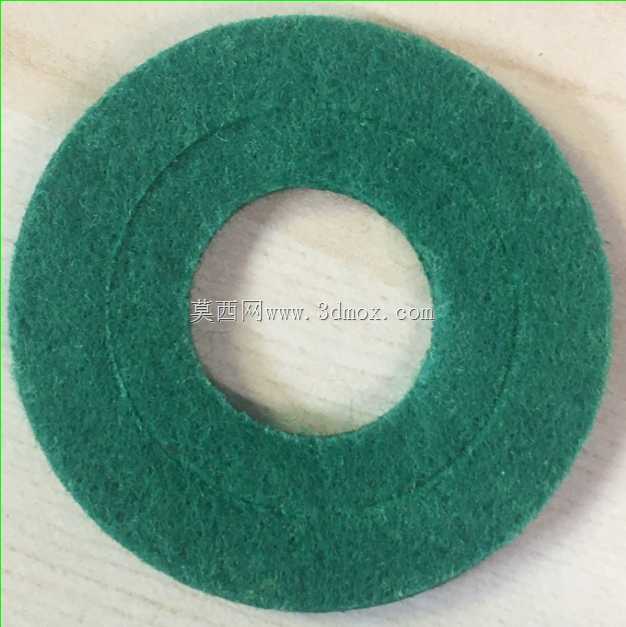

在车用铅酸蓄电池的接线端防护场景中，接线柱与夹钳的连接部位长期处于发动机舱高温、高湿、电解液挥发的腐蚀环境下，很容易出现氧化爬酸、接触电阻增大的问题，这类防腐毡圈就是专门针对该痛点设计的密封防护零件。该零件采用环形平垫结构，整体为等厚的圆环形态，内孔尺寸匹配常规蓄电池负极接线柱的外径，安装时直接套入接线柱根部，落在蓄电池顶盖的密封平面上，之后再装夹接线夹钳，让夹钳的下表面完全压合在毡圈上表面，形成一圈完整的物理阻隔层。从功能设计上看，这类毡圈本身经过防腐浸润处理，能够吸附可能从接线柱缝隙渗出的微量电解液，避免电解液顺着接线柱流淌腐蚀夹钳与顶盖漆面，同时还能阻挡外界的灰尘、水汽、机舱内的油污侵入接线接触面，减少氧化层生成，维持接线部位的导电稳定性，降低虚接发热的故障概率。设计过程中需要严格控制几个核心边界尺寸：首先是内孔与接线柱的配合间隙，间隙过大会导致密封失效，电解液容易从缝隙渗出，间隙过小则会导致装配困难，无法顺利套入接线柱，一般控制在略大于接线柱外径0.2-0.3mm即可，兼顾装配便利性与密封效果；其次是毡圈的外径尺寸，需要完全覆盖接线夹钳与接线柱的接触区域下沿，保证夹钳压紧后整个接触面下方都有毡圈承托阻隔，避免出现防护盲区；厚度方向则需要匹配夹钳锁紧后的下压余量，过厚会导致夹钳无法锁紧到位，接线松动，过薄则无法形成有效的压缩密封，无法填充夹钳与顶盖之间的微小间隙。这类零件除了乘用车蓄电池使用外，在重型卡车、船舶启动蓄电池、工程机械设备蓄电池的接线端也有广泛应用，不同极性的接线柱会对应不同颜色的毡圈做区分，负极常用绿色、黑色，正极常用红色，避免装配时出现极性防护件混装的问题。建模时需要还原毡圈的多孔纤维材质质感，同时保证环形结构的同轴度，内孔与外圆的同轴度公差控制在0.1mm以内，避免安装后出现偏位，导致局部防护缺失。实际装车验证中，加装这类防腐毡圈的蓄电池接线端，氧化腐蚀的出现周期能延长3倍以上，大幅降低电气系统因接线腐蚀导致的启动故障、供电不稳等问题，是蓄电池接线部位成本极低但防护效果显著的小零件。
