等径37°外螺纹JIC液压直接接头结构

在液压流体输送系统的管路布设场景中，这类等径外螺纹直接头是管路对接环节的核心基础连接件，主要承担两段同通径硬管或软管总成的刚性对接功能，常见于工程机械液压管路、工业液压站油路、机床润滑系统、流体输送设备的管线连接工位，适配37°扩口式密封的JIC标准连接体系，依靠螺纹旋合的预紧力让扩口面与接头锥面紧密贴合实现硬密封，无需额外密封件即可承受中高压工况下的流体压力，避免管路连接处出现渗漏、泄压问题。

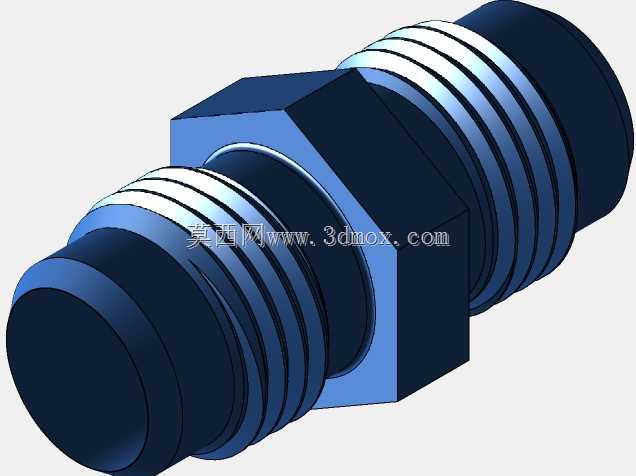

从结构设计逻辑来看，接头中部设置的外六角结构是专门为安装作业预留的施力位，匹配标准开口扳手或套筒的作业空间，安装时可通过夹持六角部位施加扭矩，避免旋紧过程中接头本体跟转损伤螺纹或密封锥面。两端对称布置的外螺纹段遵循JIC 9/16-18规格标准，螺纹牙型精度满足通用连接互换要求，37°密封锥面与螺纹段的同轴度是设计核心控制项，若同轴度偏差超差，安装后会出现单侧贴合不严的问题，直接导致密封失效。本次建模参考3/8英寸通径规格适配尺寸，对应通孔内径适配8mm至10mm通径的管线，建模过程中对螺纹端部到六角法兰面的间距做了工程化近似处理，实际选型应用时需结合供应商实物尺寸校核安装边界，避免出现管路干涉、旋合长度不足的问题。

关于外形与安装边界，接头整体为轴对称回转类结构，中部六角的对边尺寸遵循标准紧固件的尺寸规范，预留的扳手作业空间需满足至少能容纳标准扳手的夹持厚度，两端螺纹的有效旋合长度需满足管路连接的啮合牙数要求，保证连接强度不会因振动、压力冲击出现松脱。建模时还原了接头的核心结构特征，密封锥面的角度公差、螺纹的收尾结构、六角部位的倒角细节都做了对应呈现，可用于液压管路的装配干涉检查、管路布局的三维布线验证，也可作为非标接头设计的参考基准，帮助结构设计人员快速完成管路连接部位的方案搭建，减少重复建模的工作量。需要注意的是，实际生产应用中这类接头的六角法兰边并非完全直边结构，部分厂商会做微小的倒角或锻造拔模斜度，做高精度装配仿真时可根据实物样本微调对应结构尺寸，保证虚拟装配与实际安装状态的一致性。
