升降船用带限位支撑的千斤顶箱结构

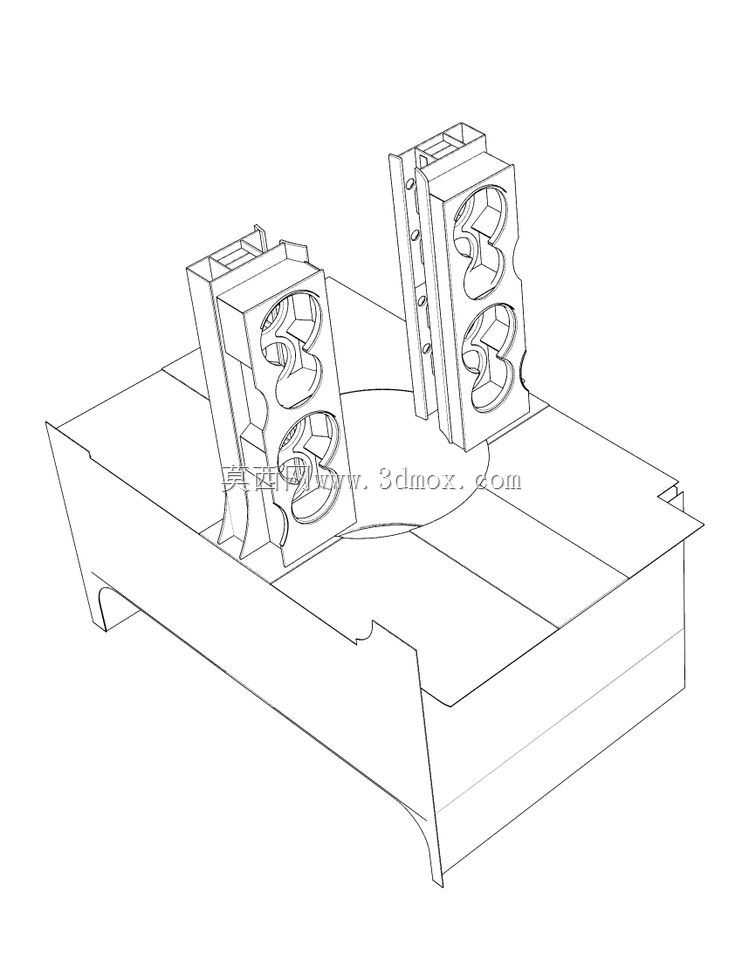

该结构主要应用于内河及近海小型升降作业船的顶升支撑工位，在船舶需要完成甲板作业面抬升、船底检修维护、浅滩坐底姿态调整这类工况时，承担核心的承重传力作用。区别于常规立式千斤顶的单点支撑形式，这种箱式集成结构将两组顶升导向座集成在统一的箱型基座上，基座本身采用带折边的槽型截面设计，折边结构既可以作为安装时的定位基准面，也能在承受偏载时分散局部应力，避免基座焊缝出现应力集中开裂的问题。

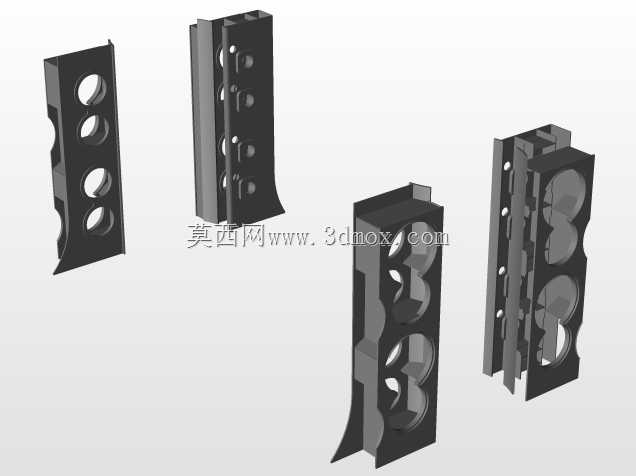

从功能设计上看，两组对称布置的顶升滑块导向槽开设在立式支撑立板上，导向槽内侧预留了等距分布的定位销孔，当顶升行程调整到目标高度后，可以插入承重销完成机械锁止，避免液压系统失压引发的下坠风险，这种机械锁止的设计思路完全是针对船舶作业时存在风浪晃动、载荷动态波动的实际场景做的适配，相比单纯依赖液压保压的结构，安全冗余度更高。立板上的滑块安装位采用了沉槽设计，滑块装配后侧面与立板表面齐平，不会出现突出的磕碰结构，也能减少作业时杂物卡入滑动间隙的概率。

基座的底面为整面平整结构，安装时可以直接贴合船舶甲板的预埋承重钢板，通过周边的安装孔完成螺栓固定，不需要额外做适配垫块，安装边界的公差要求相对宽松，现场施工时不需要对甲板安装面做高精度的二次加工。两个立式支撑立板与基座底板之间采用了三角加强筋过渡，筋板的位置避开了滑块的运动行程，同时在立板承受侧向力时可以将载荷顺畅传递到整个基座底板，不会出现立板根部焊缝撕裂的问题。

滑块上的弧形卡槽是专门针对船用升降作业的支撑接触面设计的，弧形面可以适配不同管径的支撑圆管，不需要额外更换支撑头，当支撑点为平面构件时，也可以在弧形槽上加装平面垫板完成适配，结构的通用性更强。整个箱式结构的所有外露棱边都做了小尺寸倒角处理，既可以避免装配时割伤操作人员，也能减少涂装时的流挂问题，提升结构件的防腐涂层附着效果，适配船舶作业高湿度、高盐雾的使用环境。

在实际选型匹配时，需要注意该结构的安装预留空间要覆盖基座整体的长宽尺寸，同时在两个立板的上方预留足够的滑块顶升行程空间，避免顶升到位后滑块与上层甲板结构发生硬碰撞。滑动配合面在装配时需要涂抹润滑脂，日常维护时只需要定期清理导向槽内的积水与杂物，检查定位销的磨损情况即可，整体维护成本较低，适合船舶这类野外作业场景下的长期使用。
