车载剪式起重支撑装置结构设计

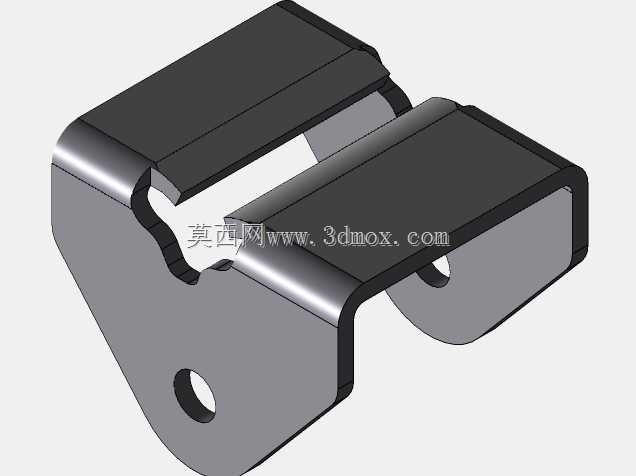

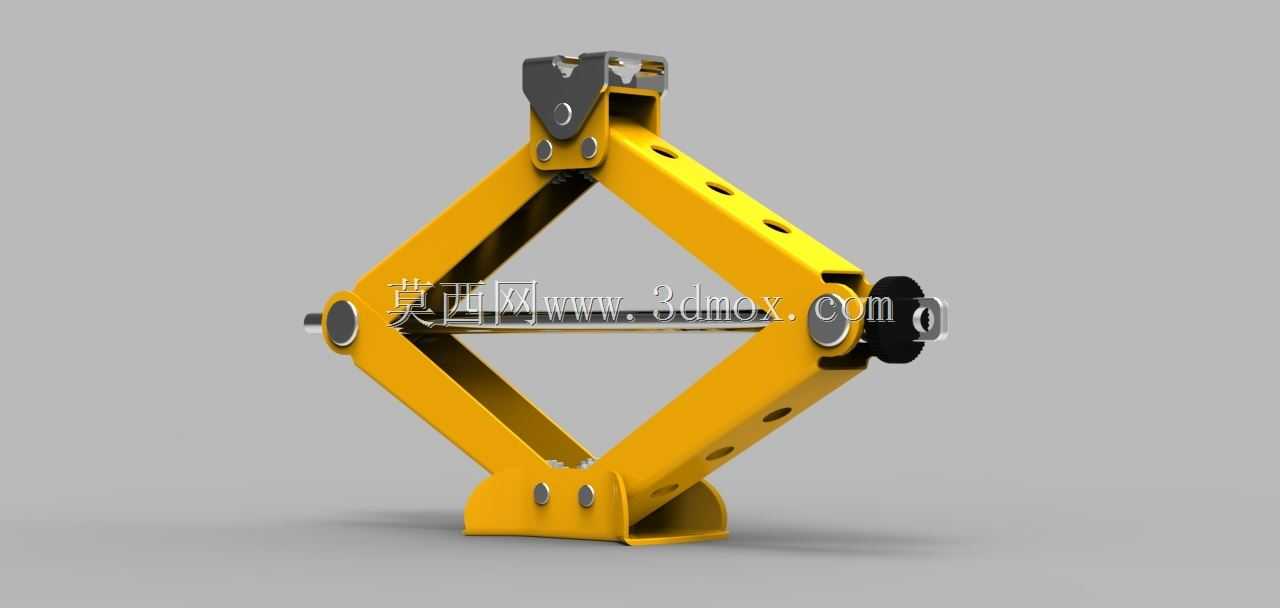

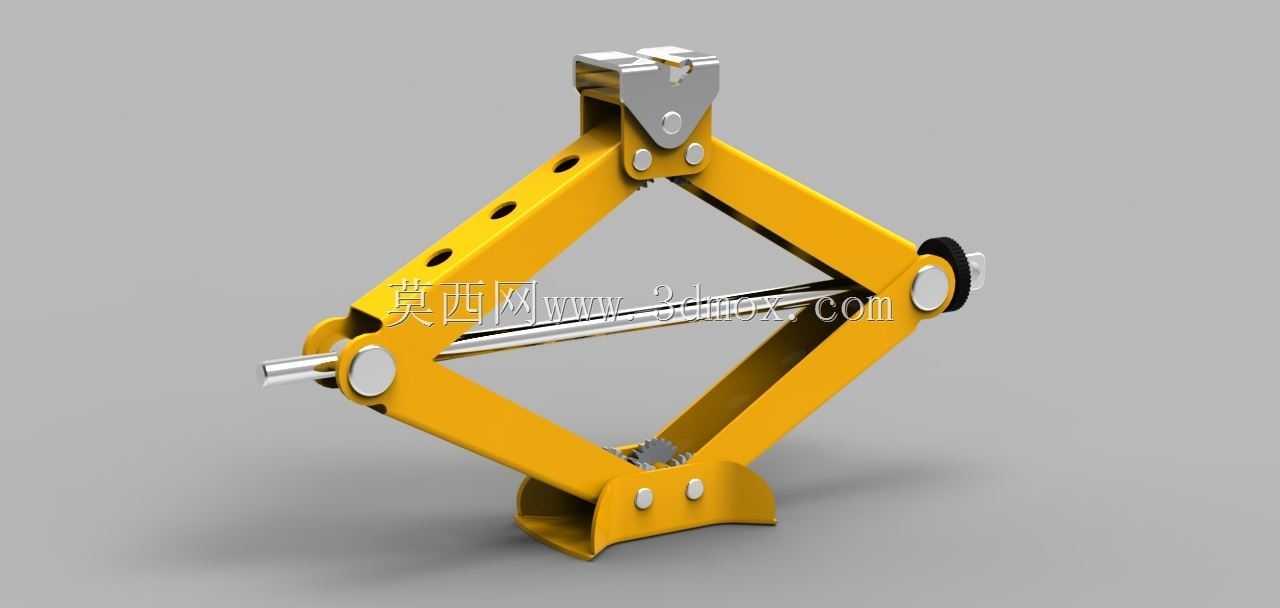

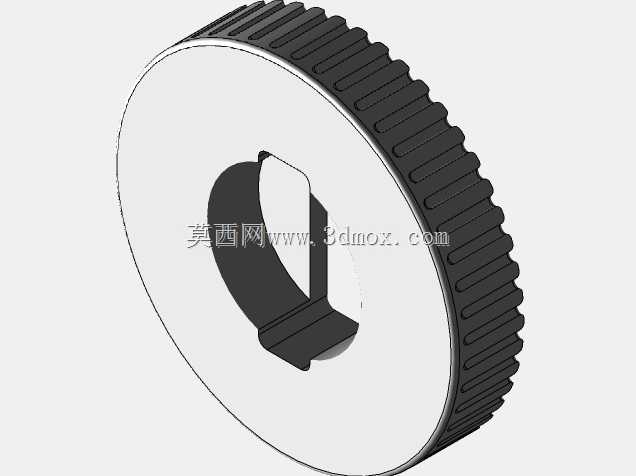

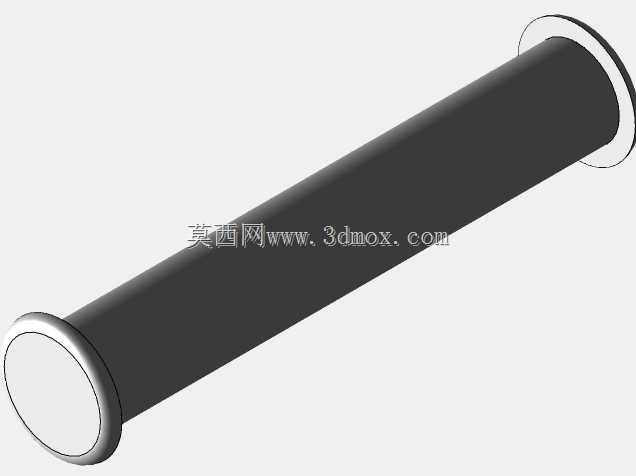

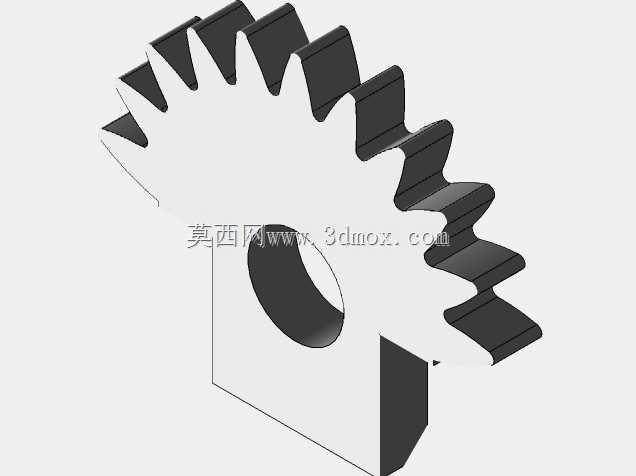

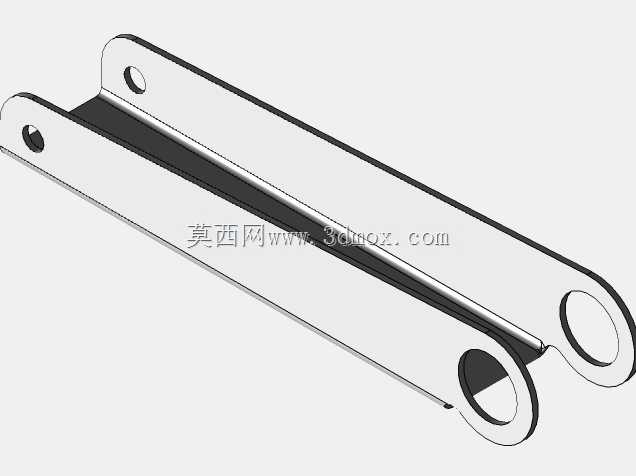

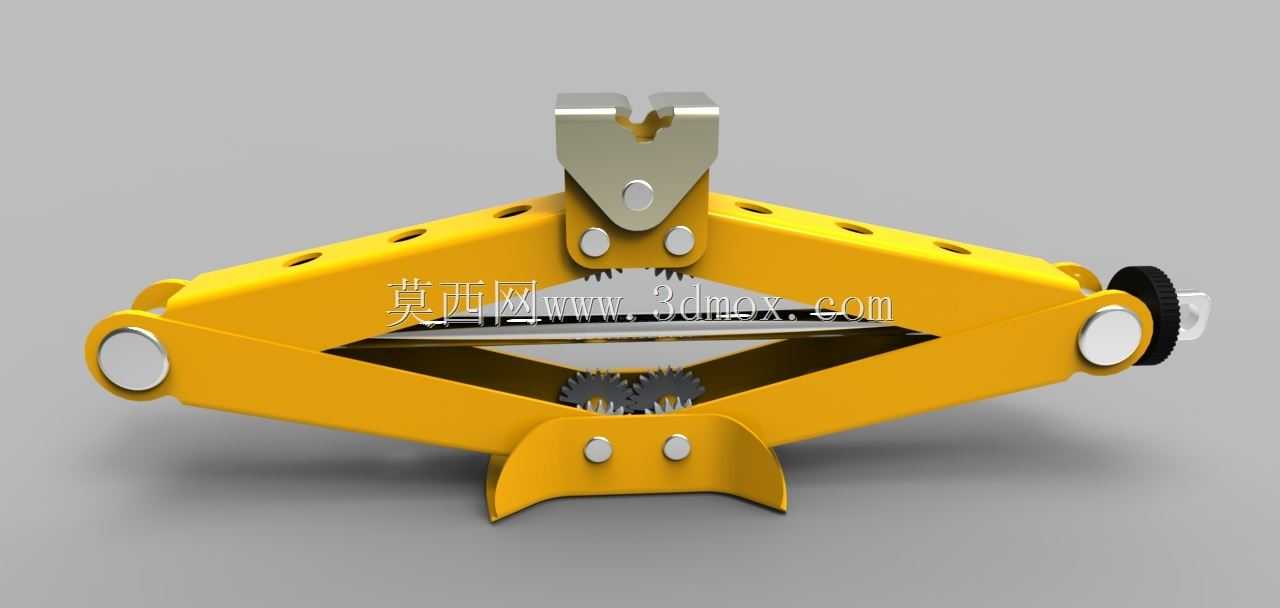

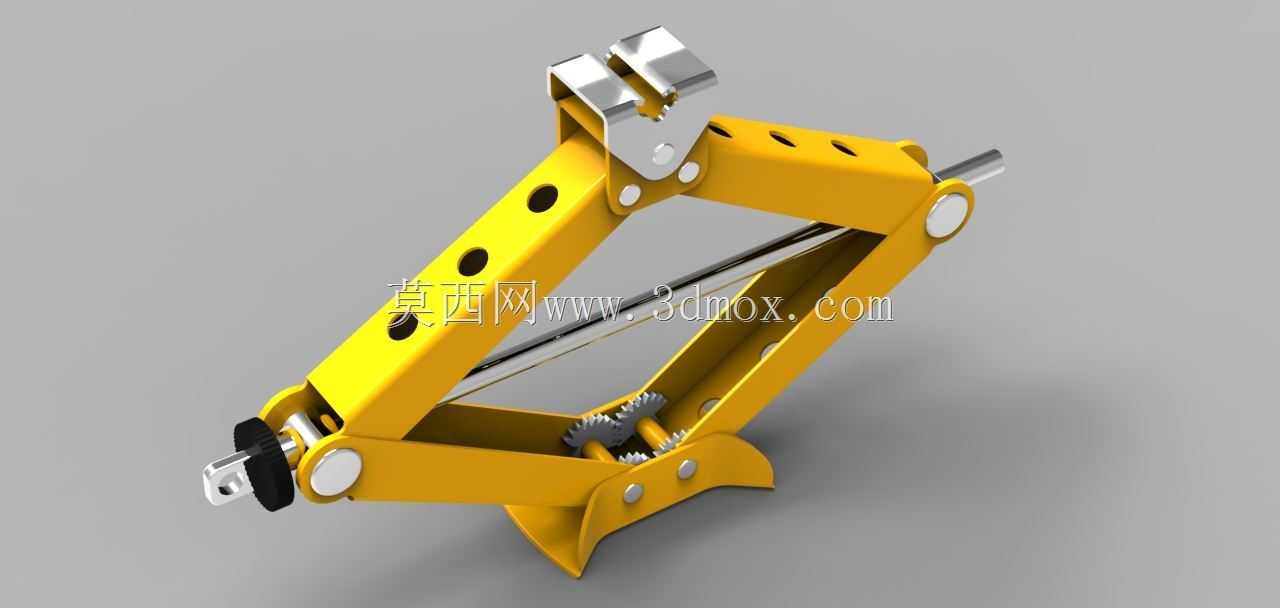

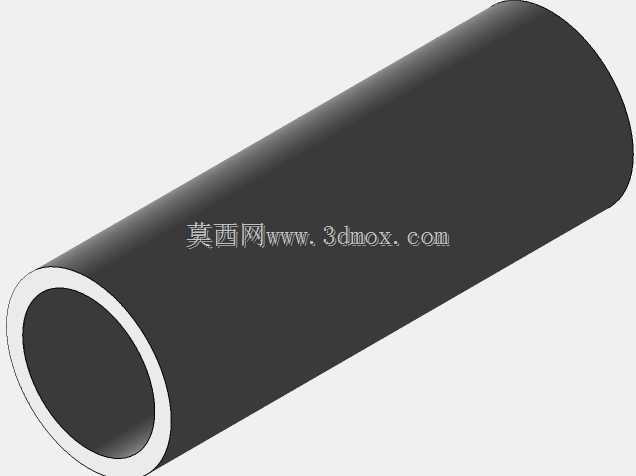

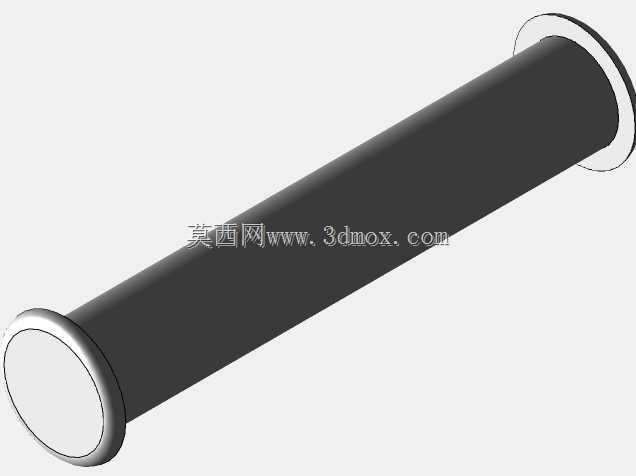

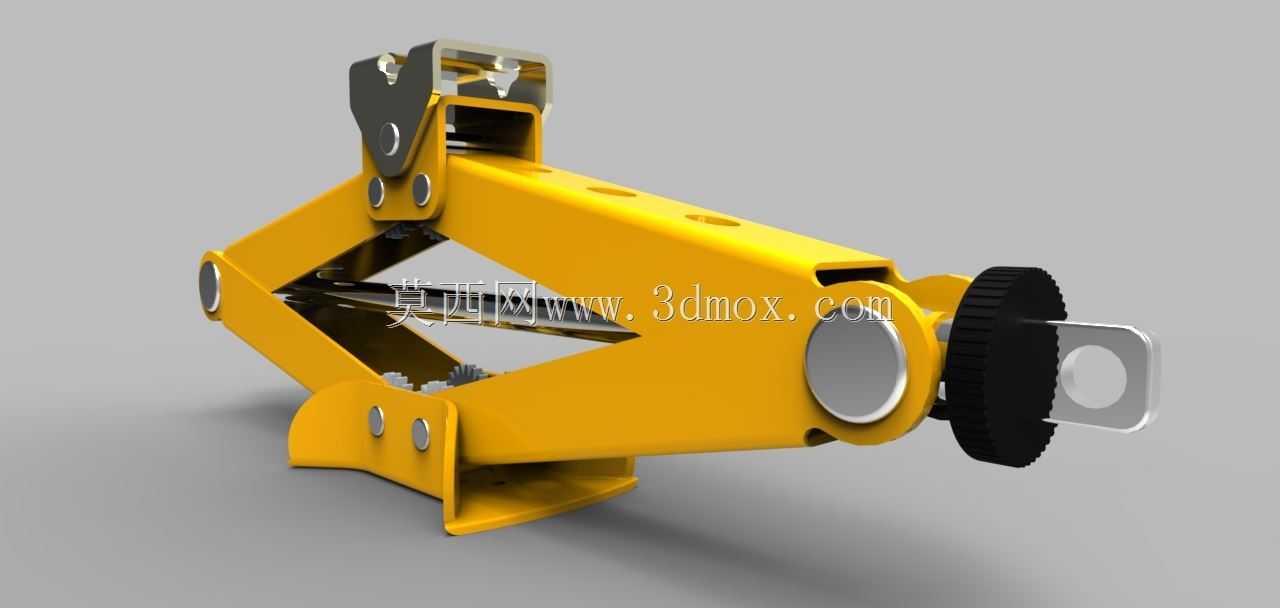

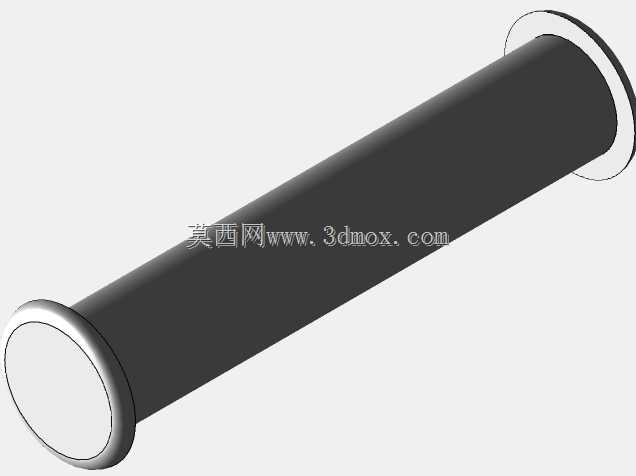

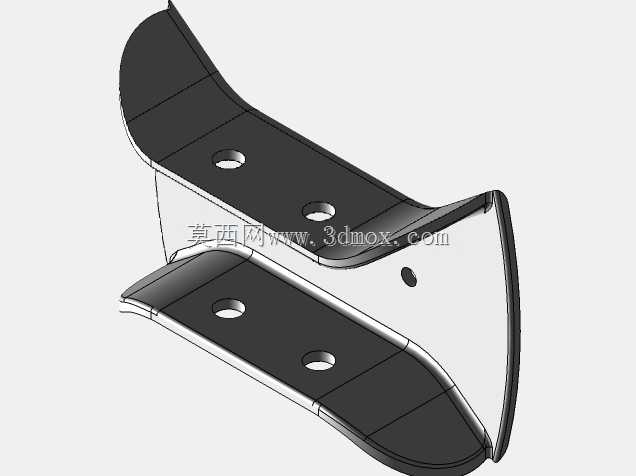

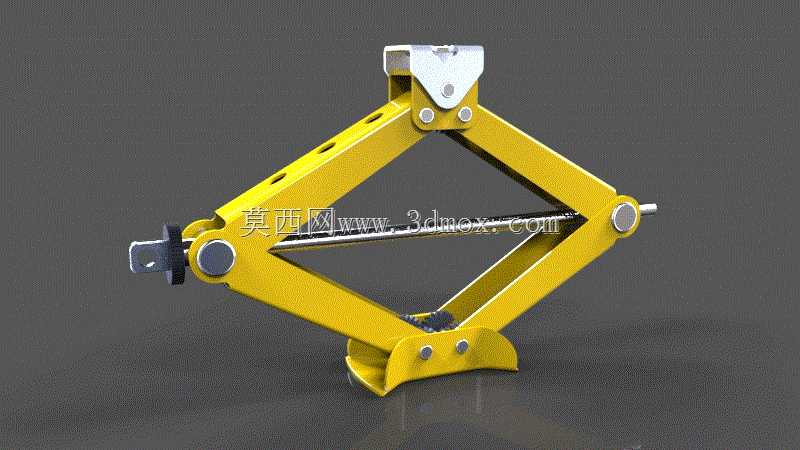

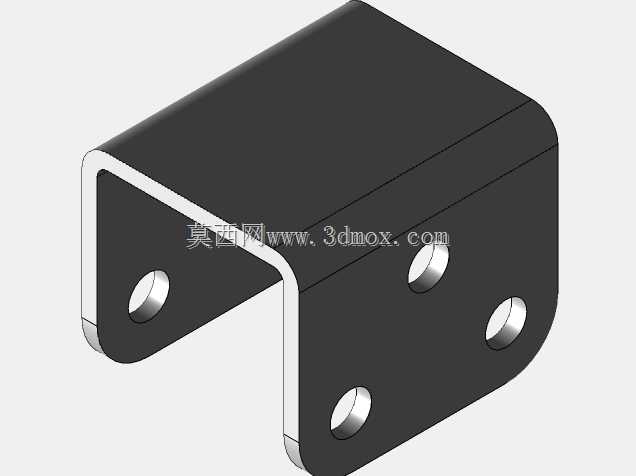

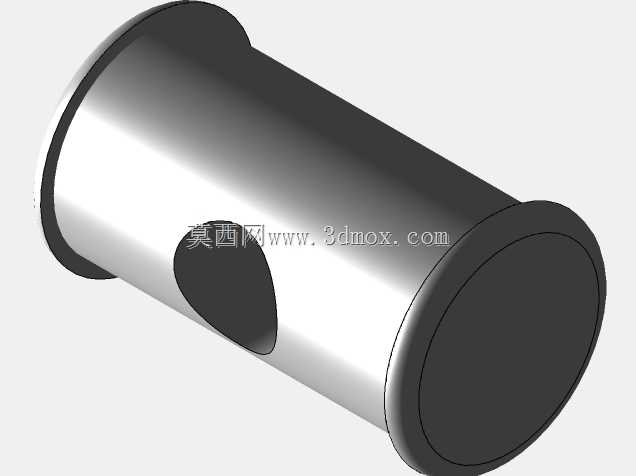

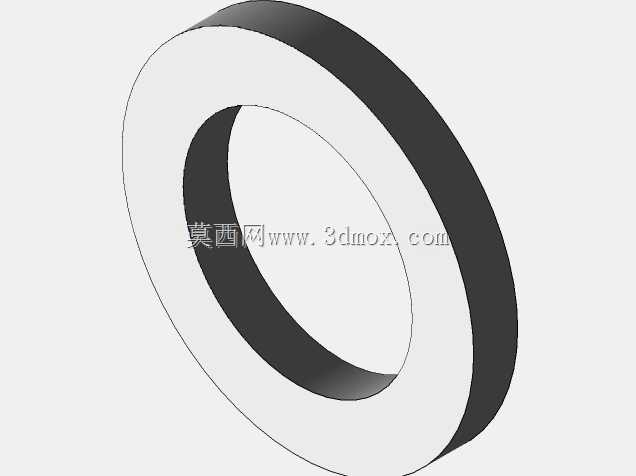

日常汽修场景里更换轮胎、底盘检修作业时，剪式支撑举升装置是私家车辆最常配套的随车工具，相比液压类举升设备，它折叠后体积扁平，能轻松塞进后备箱备胎槽的预留空间，不会占用过多储物位置，额定承重600公斤的规格完全适配普通家用轿车的单侧轮边举升需求，作业时不会出现支撑失稳的问题。从结构设计逻辑来看，这套剪式机构采用对称菱形连杆布局，上下两端分别设置带防滑齿纹的支撑托头与底座，托头的V型槽刚好卡入车辆底盘指定的举升加强筋位置，避免举升过程中出现滑脱风险；中间的传动丝杆贯穿两组交叉臂的铰接端，转动端部的摇臂接口时，丝杆带动两组铰接螺母反向进给，从而推动交叉臂绕中间销轴转动，实现整体高度的升降调节，臂身上开设的多组减重孔在不降低结构强度的前提下，有效减少了装置整体自重，方便用户取放搬运。建模过程中先绘制各连杆臂的轮廓草图，通过拉伸、切除命令完成臂身主体结构，预留好销轴安装孔与丝杆过孔的位置，注意铰接孔的同轴度公差要控制在合理范围，避免装配后出现运动卡滞；之后单独绘制丝杆、铰接销轴、端部摇接接头、上下支撑座的零件，所有销轴类零件要做端部倒角处理，避免装配时刮伤连杆孔壁。进入装配环境后，先固定底部支撑座作为基准，依次装配两组交叉连杆，添加同轴、重合配合约束铰接位置，再装入传动丝杆与配套的传动螺母，给丝杆添加旋转马达约束就能模拟实际举升的运动过程，验证各行程位置是否存在结构干涉。建模时要注意整体折叠状态的厚度尺寸，要匹配常规家用车后备箱备胎槽的预留安装边界，完全举升后的最高行程要满足轮胎离地的检修高度需求，最低折叠高度要保证能顺利塞入车辆底盘下方的初始间隙；所有铰接位置的配合间隙要预留合理的装配公差，既要保证转动顺畅，又不能出现过大旷量导致举升时支撑晃动。实际使用时将装置放置在平整硬质地面，底座贴合地面避免下陷，托头对准底盘举升点后，用配套摇杆转动丝杆就能平稳举升车辆，相比其他随车举升工具，它的结构没有复杂的液压密封元件，长期存放也不会出现漏油失效的问题，日常维护只需要定期在丝杆与铰接销轴位置涂抹少量润滑脂，就能保证机构操作顺畅，不会出现卡滞、异响的问题，完全能满足非专业汽修场景下的应急举升作业需求。
