引航员登船对接定位套筒结构

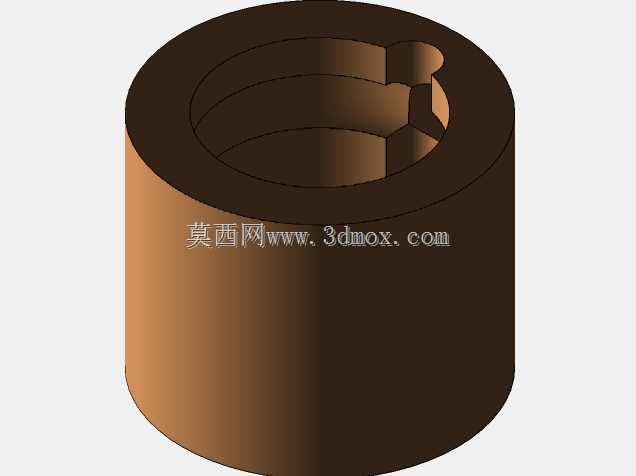

　　在港口引航作业场景中，引航员需要通过软梯或舷梯从引航艇攀爬至停靠货船的甲板位置，常规作业过程中受海浪波动、船体晃荡、软梯偏移等因素影响，引航员登船时的落脚位置容易出现偏差，存在踩空、磕碰的安全隐患，这款登船对接定位套筒正是为解决这一现场问题设计的配套构件。从结构形态来看，该构件为带内限位卡槽的空心圆柱套筒，整体采用厚壁筒体结构，外壁为光滑圆柱面，内壁设置多道环形限位凸台与轴向定位卡槽，能够与舷梯端部的对接插销形成稳定的嵌合配合，避免对接后出现周向转动或轴向窜动。设计过程中首先考虑了安装边界的适配性，套筒的外径尺寸匹配现有散货船、集装箱船舷侧预留的登船点安装座孔径，不需要对船体原有结构做额外改造即可直接替换原有老旧对接构件，

　　内壁的卡槽位置经过反复校核，能够兼容不同规格引航软梯端部的连接头尺寸，不管是常规编织软梯还是铝合金防滑舷梯，都能实现快速卡接定位。从功能特性上看，套筒的厚壁结构能够承受引航员攀爬过程中的侧向冲击力，同时抵消一部分船体晃荡带来的对接错位量，内壁的环形凸台一方面起到轴向限位作用，避免对接插销插入过深导致后期拆卸困难，另一方面也能增加接触面积，降低局部应力集中，延长构件的使用寿命。实际作业时，引航软梯的上端连接头插入该套筒内部后，卡槽会自动卡入接头上的定位凸点，不需要额外的锁止销件即可完成固定，整个对接过程船员在甲板上即可操作，不需要探身到舷侧外部，大幅降低了作业人员的操作风险。筒体的下端做了圆弧过渡倒角处理，

　　当软梯受海浪影响出现小幅偏移时，倒角面能够引导连接头顺利滑入套筒内部，避免出现卡滞无法对接的情况，内壁的表面粗糙度控制在合理区间，既保证对接时的滑动顺畅，也不会因为过于光滑导致对接后出现意外滑脱。考虑到海事作业的高盐高湿环境，该结构在建模时预留了足够的腐蚀余量，壁厚尺寸比普通陆用套筒厚30%左右，即使长期受海水盐雾侵蚀，也能保证足够的结构强度，安装时套筒上端与甲板登船口的基座采用焊接固定，焊接位置预留了坡口，能够保证焊透深度，避免长期受力后出现焊缝开裂的问题。
