融入黄金比例的人体工学小型气阀结构

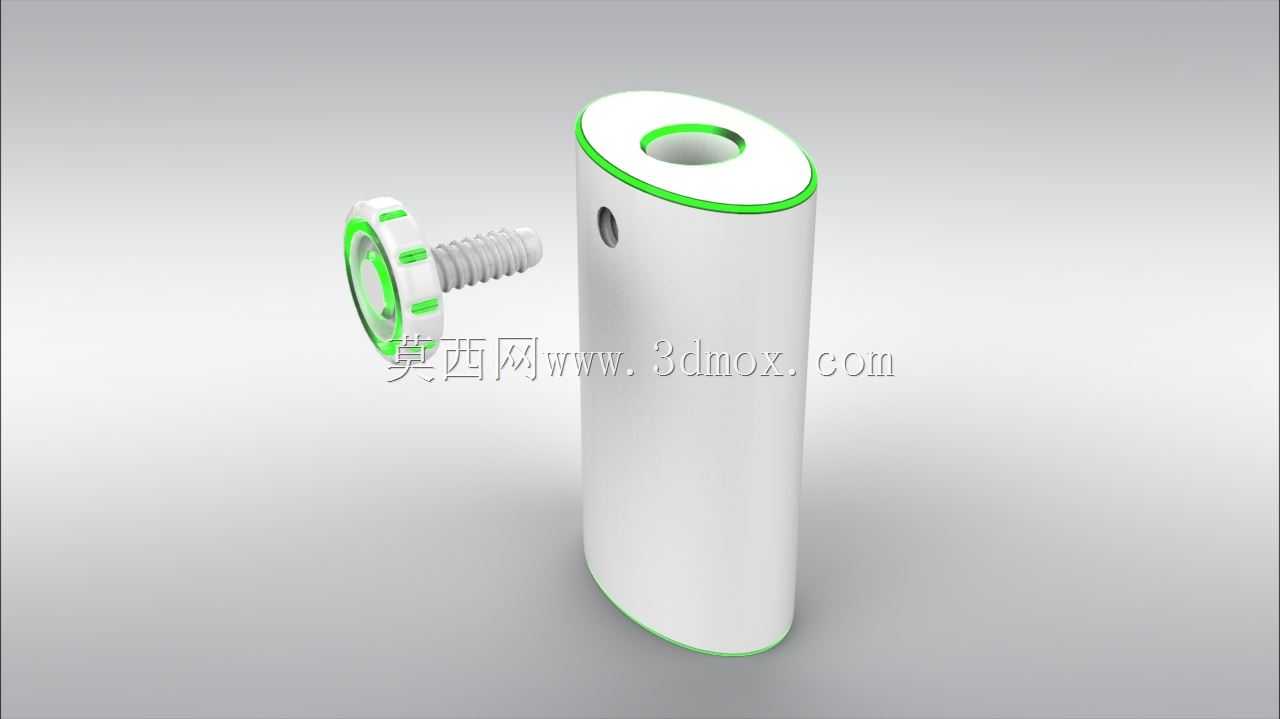

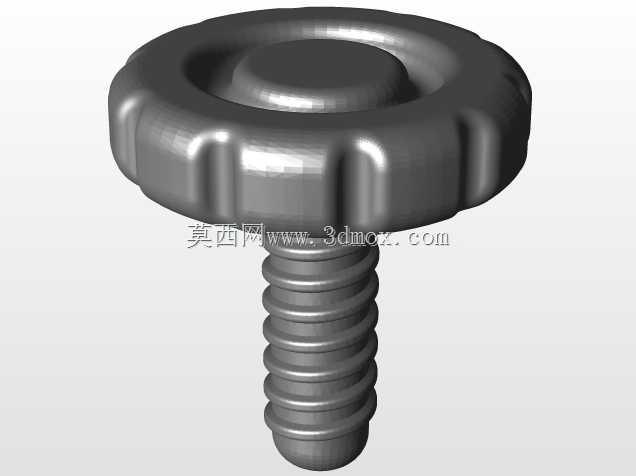

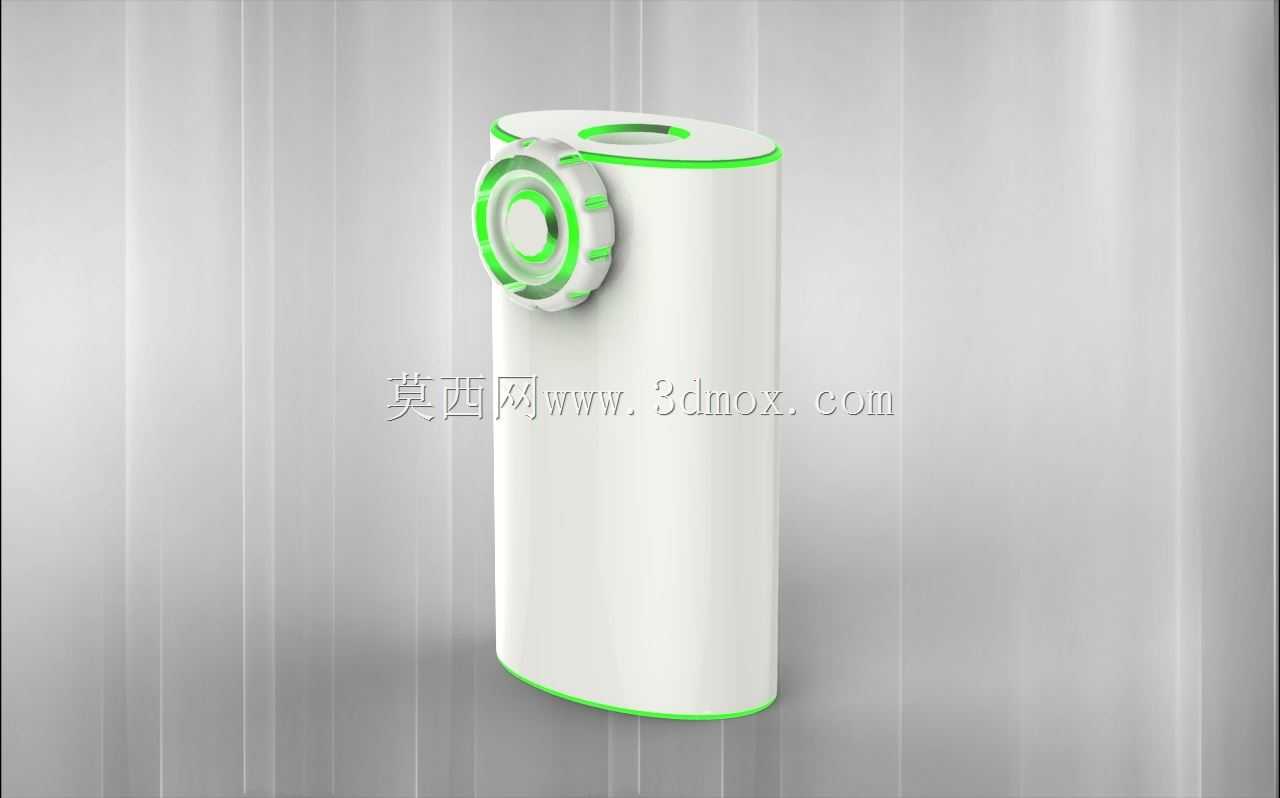

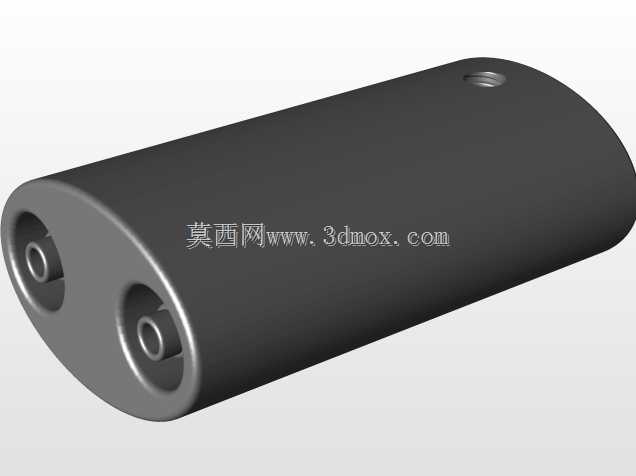

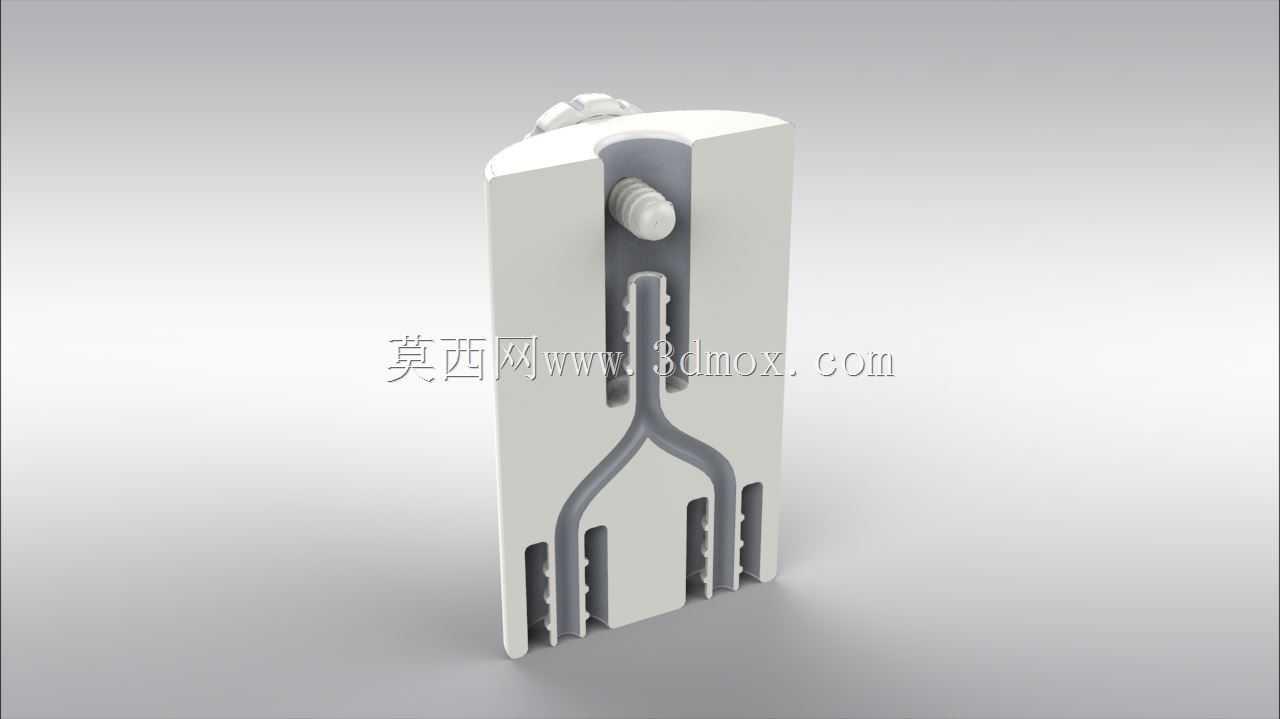

这款小型气阀的设计，最初是面向便携供氧设备、小型气动终端这类对阀体体积、握持操作感有较高要求的应用场景，在做结构方案阶段就跳出了传统柱状阀体的固化思路，没有沿用常规工业阀的方正或纯圆柱外形，而是把黄金分割比例融入到阀体的截面轮廓设计里。从俯视方向看，阀体的椭圆截面长短轴尺寸分别为24.27mm和15mm，两者比值恰好贴合黄金比例，这个尺寸设定并非单纯为了视觉效果，椭圆截面的握持贴合度远优于常规圆柱阀体，操作人员单手握持调节时，指腹能自然贴合阀体外壁曲面，不会出现圆柱阀体易打滑、握持受力点偏移的问题，符合手持操作类阀体的人体工学要求。在结构集成度上，这款阀做了最大程度的精简，整个阀体的装配仅靠侧置的单组螺丝完成阀芯与阀体本体的锁紧固定，相比同规格常规气阀普遍采用的3-4组周向固定螺丝，大幅减少了零件数量，既降低了装配工序的复杂度，也减少了阀体上的开孔数量，降低了流体泄漏的潜在风险点。阀芯部分采用侧出式的旋钮调节结构，旋钮外圈做了等距分布的防滑凸棱，调节时不需要额外工具，徒手就能完成开度调整，旋钮与阀体衔接处做了限位台阶，能避免调节过位导致的阀芯脱出问题。从安装边界来看，阀体整体为立式柱体结构，底部为平整的椭圆切面，既可以直接通过底部粘接、卡扣固定在设备壳体上，也可以通过侧壁的小孔穿装定位销完成固定，安装占用的投影面积仅为常规同通径圆柱阀的75%左右，非常适合内部空间紧凑的便携医疗设备、小型气动实验装置、个人用供氧终端这类场景。在流体通路设计上，阀体的进气端设置在顶部中心位置，出气通路沿阀体轴向延伸后从侧壁开孔引出，通路内壁做了顺滑过渡处理，没有直角转折结构，能降低小通径下的流体阻力，避免气流在阀内形成紊流导致的输出压力波动，对于小流量的气体调节场景来说，这种通路设计能让开度调节的线性度更好，不会出现小开度下流量突变的问题。整个阀体的外形没有多余的凸起结构，外壁曲面连续顺滑，日常清洁时没有卫生死角，对于医疗类应用场景来说，这种无清洁死角的结构也能满足日常消杀的要求。
